L’Electrical Wafer Sorting, souvent abrégé EWS, représente une étape cruciale dans la fabrication des circuits intégrés. Avant même que les puces ne soient découpées, encapsulées et intégrées dans des systèmes électroniques, elles doivent être testées directement sur la tranche de silicium appelée wafer. Cette étape permet d’identifier les structures fonctionnelles et de détecter les défauts avant que les opérations coûteuses d’encapsulation et d’assemblage ne soient réalisées. L’EWS constitue ainsi un point de contrôle majeur pour améliorer les rendements de fabrication, réduire les coûts de production et garantir la performance des composants électroniques. Dans une industrie où un wafer peut contenir plusieurs centaines voire plusieurs milliers de dies, chaque test doit être effectué avec une grande précision et dans un délai raisonnable afin de ne pas ralentir le flux de production.
Le rôle stratégique du test électrique sur wafer
L’Electrical Wafer Sorting intervient après les étapes de photolithographie, de dépôt, de gravure et de dopage. Une fois ces procédés terminés, les circuits intégrés présents sur le wafer doivent être évalués électriquement. Cette évaluation repose sur un ensemble de mesures réalisées grâce à un équipement spécifique composé d’une station de test, d’un système de positionnement automatisé et d’une carte de contact appelée probe card. Le test électrique sur wafer a pour objectif de vérifier le bon comportement des transistors, des interconnexions, des diodes, des résistances ainsi que des blocs fonctionnels plus complexes. Les valeurs mesurées peuvent inclure la tension de seuil des transistors MOSFET, typiquement comprise entre 0,5 V et 0,8 V, la résistance des lignes métalliques, qui peut varier entre quelques ohms et plusieurs centaines d’ohms selon la technologie, ou encore les courants de fuite inférieurs à quelques nanoampères sur les structures critiques. Ces données permettent de déterminer quels dies sont aptes à poursuivre le processus et lesquels doivent être éliminés.
Fonctionnement détaillé du processus d’EWS

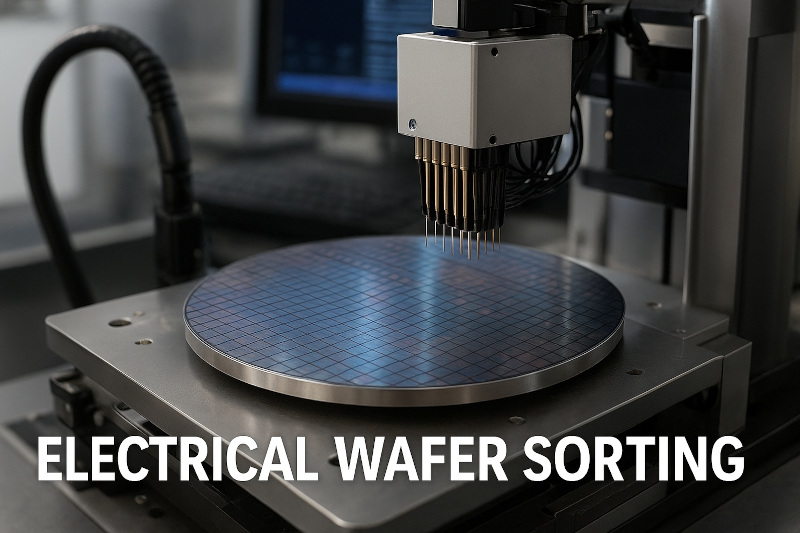

Le processus d’Electrical Wafer Sorting commence par l’installation du wafer sur une table de positionnement appelée prober. Ce dispositif maintient la tranche à une température contrôlée pouvant aller de 25 °C à 125 °C selon les spécifications du test. Le prober aligne ensuite le wafer avec la probe card, une carte de test munie de centaines d’aiguilles microscopiques permettant de faire contact simultanément avec les pads de chaque die. La précision de positionnement doit être extrêmement élevée et peut atteindre une tolérance inférieure à 2 micromètres afin de garantir un contact fiable sans endommager les structures du circuit.
Lorsque le contact est établi, le testeur applique des signaux électriques afin de mesurer la réponse du circuit. Les tests effectués peuvent inclure des mesures continues ou impulsionnelles, des tests fonctionnels, des contrôles de consommation, des tests de fréquence et des analyses de timing. Un microcontrôleur peut par exemple être testé pour vérifier qu’il peut fonctionner à une fréquence nominale de 32 MHz, tandis qu’un amplificateur opérationnel peut nécessiter des mesures de gain avoisinant 100 dB. Toutes ces mesures permettent d’établir une cartographie détaillée des dies fonctionnels et des dies défectueux sur le wafer.
Amélioration du rendement et importance de la classification des dies
L’un des objectifs majeurs de l’EWS est d’optimiser le rendement global de fabrication connu sous le nom de yield. En moyenne, un wafer pouvant contenir 500 à 2000 dies selon les dimensions du circuit aura un rendement initial de l’ordre de 70 à 95 pour cent selon la technologie employée, la complexité du circuit et la maturité du procédé. Identifier les dies défectueux avant encapsulation permet d’éviter de consacrer des opérations coûteuses à des composants voués à l’échec. Le tri permet également de classifier les dies selon différents niveaux de qualité. Par exemple, un microprocesseur prévu pour fonctionner à 3,5 GHz peut être reclassé dans une version réduite à 3,0 GHz si certains tests montrent des limitations de fréquence. Cette stratégie appelée binning est largement utilisée par les fabricants comme Intel, AMD ou TSMC pour optimiser l’utilisation de chaque wafer.
Équipements et technologies utilisés dans le tri électrique des wafers
Les systèmes dédiés à l’Electrical Wafer Sorting sont parmi les équipements les plus sophistiqués de l’industrie microélectronique. Un testeur avancé peut coûter entre 500 000 et 2 000 000 d’euros selon ses capacités de mesure et de traitement. La probe card constitue un élément clé car elle doit assurer un contact fiable pour chacun des milliers de pads du wafer sans provoquer de dommage. Les technologies modernes utilisent des aiguilles en alliage renforcé ou des microstructures en MEMS capables de supporter jusqu’à plusieurs centaines de milliers de cycles avant remplacement. Les testeurs intègrent également des alimentations capables de délivrer des tensions précises entre 0,1 V et 5 V avec une résolution inférieure à 1 millivolt ainsi que des instruments de mesure permettant de détecter des courants de fuite de l’ordre de 10 picoampères. L’ensemble du système est piloté par des logiciels spécialisés qui orchestrent automatiquement les séquences de test, les mesures, les analyses statistiques et la génération de rapports.
Impact de l’EWS sur la qualité et la fiabilité des circuits intégrés
L’Electrical Wafer Sorting contribue directement à l’amélioration de la qualité des composants électroniques présents sur les marchés industriels et grand public. Grâce à ce processus, les fabricants peuvent détecter les défauts liés aux variations de matériaux, aux irrégularités de lithographie ou aux défaillances lors des dépôts métalliques. Ce contrôle précoce réduit le taux de défaillance dans les produits finaux et assure une fiabilité conforme aux normes internationales. Dans les secteurs critiques comme l’automobile, l’aéronautique ou les télécommunications, un die doit être testé selon des procédures renforcées permettant de garantir une durée de vie pouvant dépasser un milliard de cycles de fonctionnement. Le tri électrique permet ainsi d’éviter que des composants instables n’entrent dans des systèmes où la fiabilité est essentielle.
Conclusion sur l’importance de l’Electrical Wafer Sorting
L’Electrical Wafer Sorting constitue une étape indispensable dans la chaîne de fabrication des circuits intégrés. Il permet de vérifier les performances électriques des dies, d’écarter ceux qui présentent des défauts, d’améliorer le rendement de production et de garantir la fiabilité des composants finaux. Grâce à la précision des équipements modernes et à l’évolution des techniques de test, ce processus assure que seuls les circuits conformes aux exigences strictes de l’industrie poursuivent leur cycle de fabrication. Dans un monde où la demande en semi-conducteurs ne cesse de croître, l’EWS reste un pilier essentiel pour garantir la qualité et la performance de millions de composants électroniques chaque jour.
