Régulateur DC/DC µModule, sortie 15 A, 0,6 V à 5 V

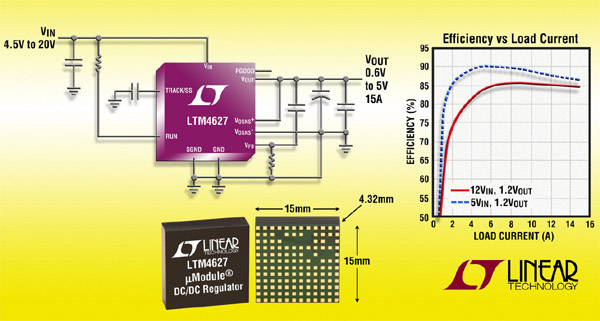

Le LTM4627 est un régulateur DC/DC µModuleâ, 15 A, incluant les inductances, les MOSFET et les composants additionnels dans un boîtier LGA (Land Grid Array) de 2,6 g, 15 mm x 15 mm. Les améliorations apportés à la conception du circuit, des condensateurs de plus faible valeur pour la porte des MOSFET et des pilotes de MOSFET plus puissants, permettent au LTM4627 de fonctionner avec un rendement de 7% plus élevé que celui des circuits classiques ou de générer un courant dans la charge jusqu’à 15 A, sur la même surface de carte et la même température de jonction que le régulateur µModule DC/DC de 10 A (comparaison entre le LTM4600 régulateur µModule 10 A, VEntrée  = 12 V, VSortie = 1,2 V, présenté en boîtier LGA 15 mm x 15 mm x 2,82 mm et le LTM4627 en boîtier LGA 15 mm x 15 mm x 4,32 mm). Le LTM4627 peut convertir des tensions d’entrée, de 4,5 V à 20 V, en tensions de sortie de 0,6 V à 5 V, en régulant la tension de sortie avec une erreur totale maximum de la tension continue de seulement ± 1,5%. Plusieurs LTM4627 peuvent être mis en parallèle pour obtenir une intensité de 60 A.

Les applications incluent les serveurs des télécommunications, les équipements de réseaux et industriels, les systèmes de l’imagerie médicale ainsi que les équipements de l’avionique.

Le LTM4627 possède un amplificateur de détection déportée, différentiel pour la régulation de très faibles tensions, avec de fortes intensités dans la charge, comme les tensions de cœur de 1,0 V ou inférieures à 1 V des FPGA et des ASIC. La détection déportée corrige les erreurs de tension causées par les impédances des pistes du circuit imprimé lorsque des flux importants de courant les traversent jusqu’à la charge. Les caractéristiques de suivi de la tension de sortie et de démarrage progressif permettent le contrôle de l’alimentation à la mise en marche et lors de l’arrêt d’une carte complexe à plusieurs rails de tension d’alimentation. La PLL (boucle à verrouillage de phase) du composant permet aux utilisateurs de synchroniser le LTM4627 à une horloge de 250 kHz à 780 kHz, évitant une fréquence spécifique ou une gamme de fréquences qui pourraient interférer avec des composants sensibles.

Le LTM4627 est garanti pour fonctionner de – 40°C à 125°C. Pour plus d’informations, visiter le site www.linear.com/4627

Caractéristiques

· Régulateur DC/DC µModule, 15 A, 15 mm x 15 mm X 4,32 mm

· Gamme de tensions d’entrée : 4,5 V à 20 V ; gamme de tensions de sortie : 0,6 V à 5 V

· Erreur totale maximum de tension de sortie DC : ± 1,5%.

· Mise en parallèle pour un partage du courant jusqu’à 60 A
