Alimentation variable à base de LM7812



    Alimentation variable à base de LM7812

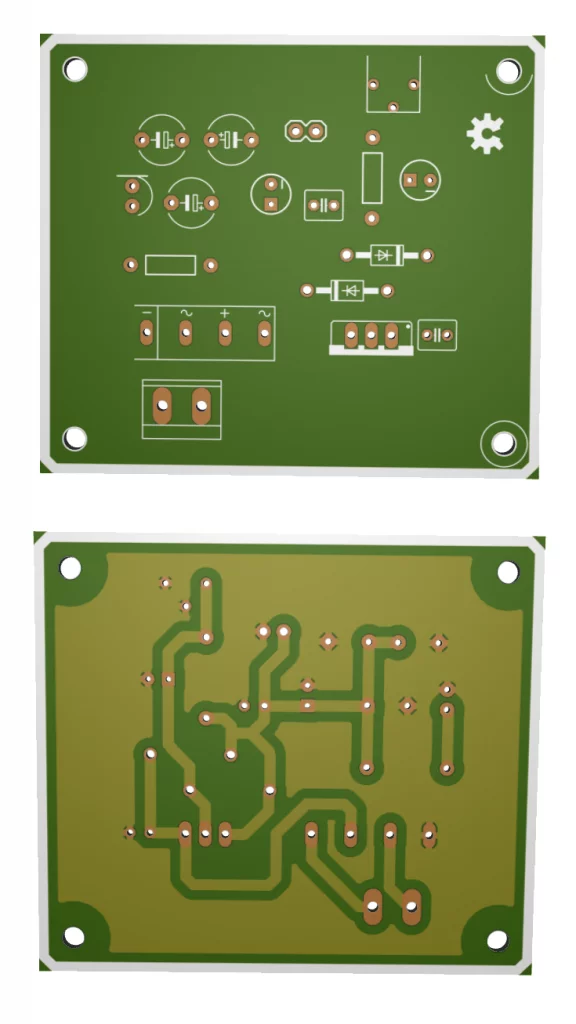

    Ce projet est une simple alimentation variable utilisant le fameux CI régulateur LM7812. Il se compose de deux cartes, la carte principale qui comprend le régulateur, les condensateurs, le pont redresseur et le potentiomètre et une deuxième carte qui comprend le transformateur secteur, le fusible et un interrupteur.

    Cette alimentation variable est basée sur le célèbre régulateur de tension LM7812. Vous pouvez trouver ce circuit facilement dans les magasins. Vous pouvez également commander ce circuit en ligne (voir les boutiques en ligne de vente de composants électroniques).

    Le LM7812 en boitié TO-220, peut-être vissé à l’arrière d’un radiateur pour une meilleure dissipation thermique. Vous obtiendrez une meilleure conduction thermique si vous utilisez une pâte thermique entre le dissipateur thermique et le LM7812 avant de les visser ensemble.

    Le pont redresseur est un classique 2 KVV. Vous pouvez choisir le pont redresseur approprié en fonction de vos besoins.

    La résistance variable R3 faits variait la tension de sortie (Vout). Le R3 peut être placé dans votre boîte de projet et peut-être remplacé par un potentiomètre.

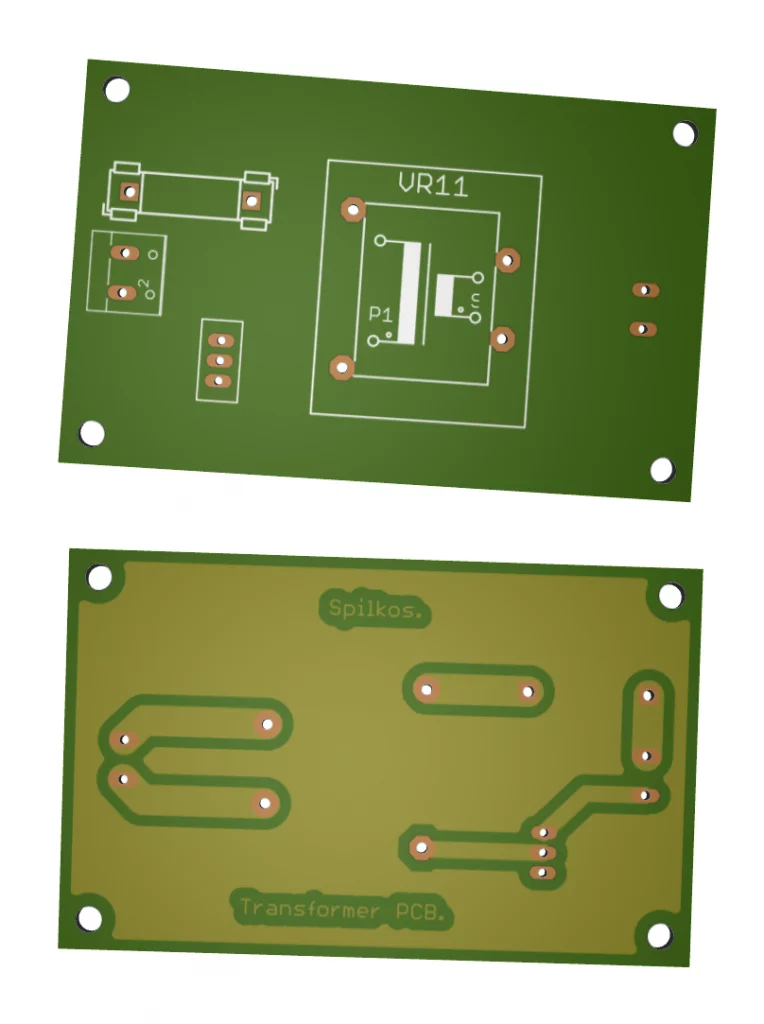

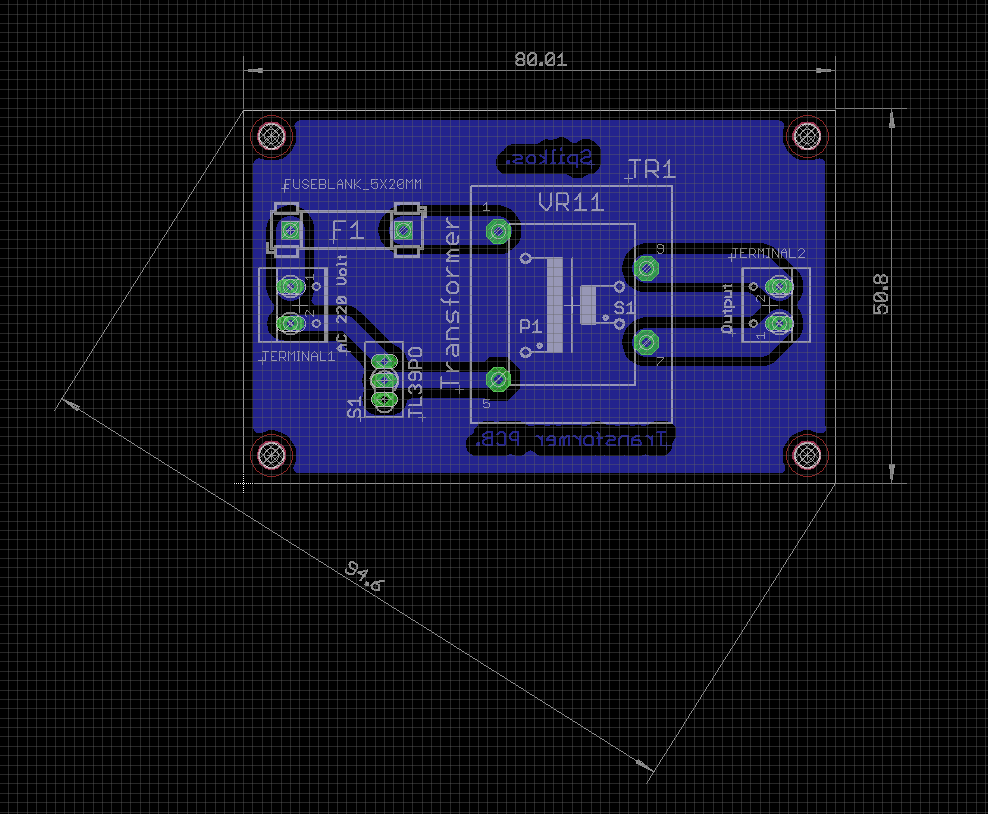

    La deuxième carte est pour le transformateur. La carte contient le fusible principal et un interrupteur marche-arrêt.

    Caractéristiques techniques du LM7812

    Le LM7812 est un régulateur de tension linéaire positif largement utilisé dans les applications électroniques pour fournir une tension régulée de +12 volts. Voici les caractéristiques techniques typiques du LM7812 :

    Tension d’entrée : La tension d’entrée typique recommandée pour le LM7812 est comprise entre +14 volts et +35 volts. Cela signifie que la tension d’entrée doit être supérieure à 14 volts pour que le régulateur fonctionne correctement.

    Tension de sortie : Le LM7812 fournit une tension de sortie régulée de +12 volts. La tension de sortie reste stable même si la tension d’entrée varie, tant qu’elle reste dans la plage spécifiée.

    Courant de sortie : Le courant de sortie maximum que le LM7812 peut fournir de manière fiable est généralement de 1 ampère (1000 mA). Si le courant de sortie dépasse cette valeur, le régulateur peut surchauffer et entraîner une diminution de la tension de sortie ou une défaillance.

    Dissipation de puissance : Le LM7812 est un régulateur linéaire, ce qui signifie qu’il régule la tension en dissipant l’excès de puissance sous forme de chaleur. La dissipation de puissance maximale admissible pour le LM7812 est d’environ 15 watts. Si la puissance dissipée dépasse cette valeur, un dissipateur thermique doit être utilisé pour éviter la surchauffe.

    Tension de déchet (dropout) : La tension de déchet est la différence minimale entre la tension d’entrée et la tension de sortie requise pour que le régulateur fonctionne correctement. Pour le LM7812, la tension de déchet typique est d’environ 2 volts. Cela signifie que la tension d’entrée doit être d’au moins 2 volts supérieure à la tension de sortie pour que le régulateur puisse fournir une tension stable.

    Stabilité thermique : Le LM7812 possède une bonne stabilité thermique, ce qui signifie que la tension de sortie reste relativement constante même avec des variations de température. La température de fonctionnement typique du LM7812 est de -40°C à +125°C.

    Il est important de noter que les caractéristiques spécifiques peuvent varier légèrement selon le fabricant du régulateur. Il est donc recommandé de consulter la fiche technique fournie par le fabricant pour obtenir les caractéristiques précises du LM7812 que vous envisagez d’utiliser.

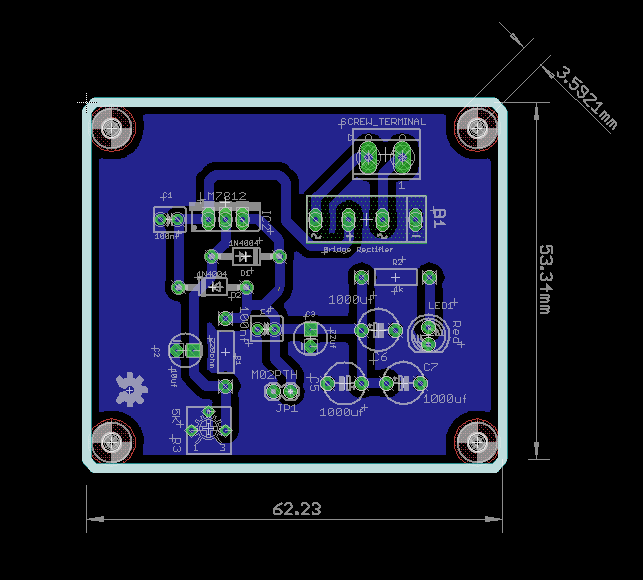

    Schémas de l’alimentation

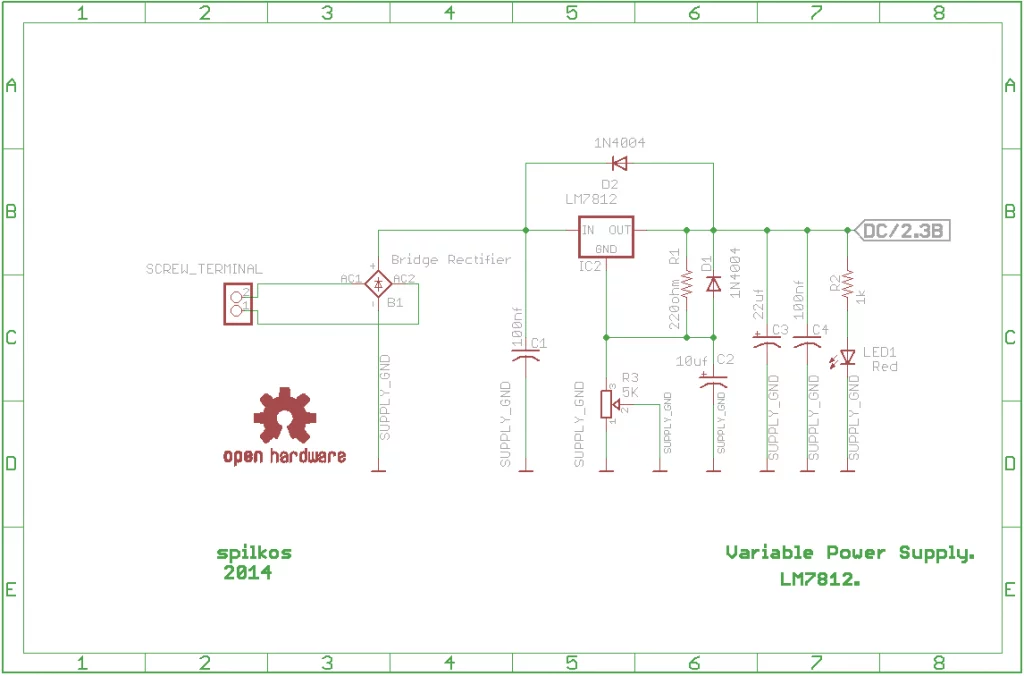

    schema-alimentation-variable 12v

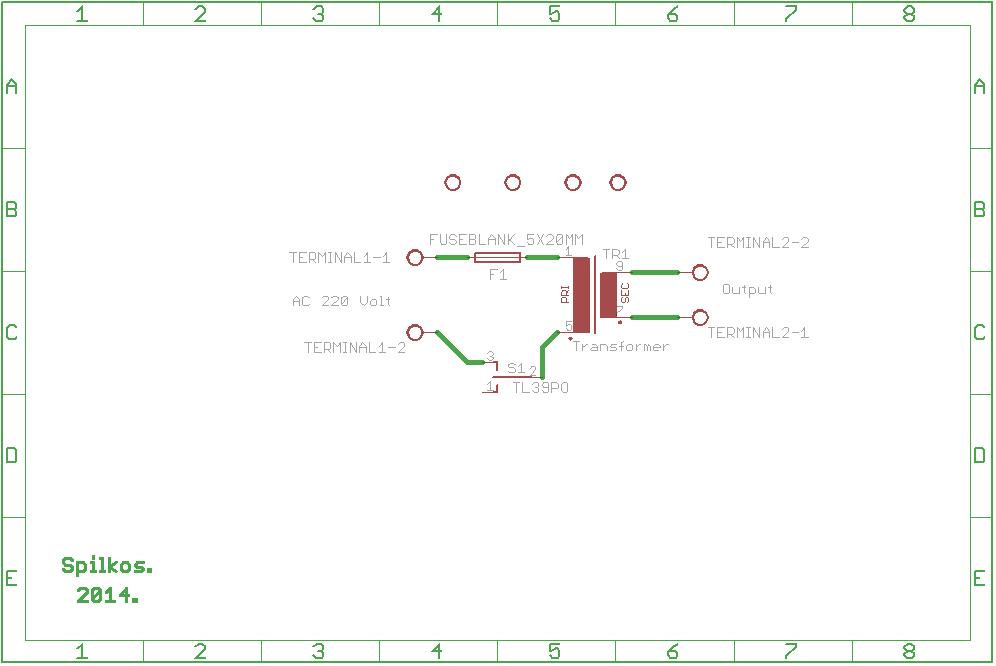

    schema-alimentation-variable

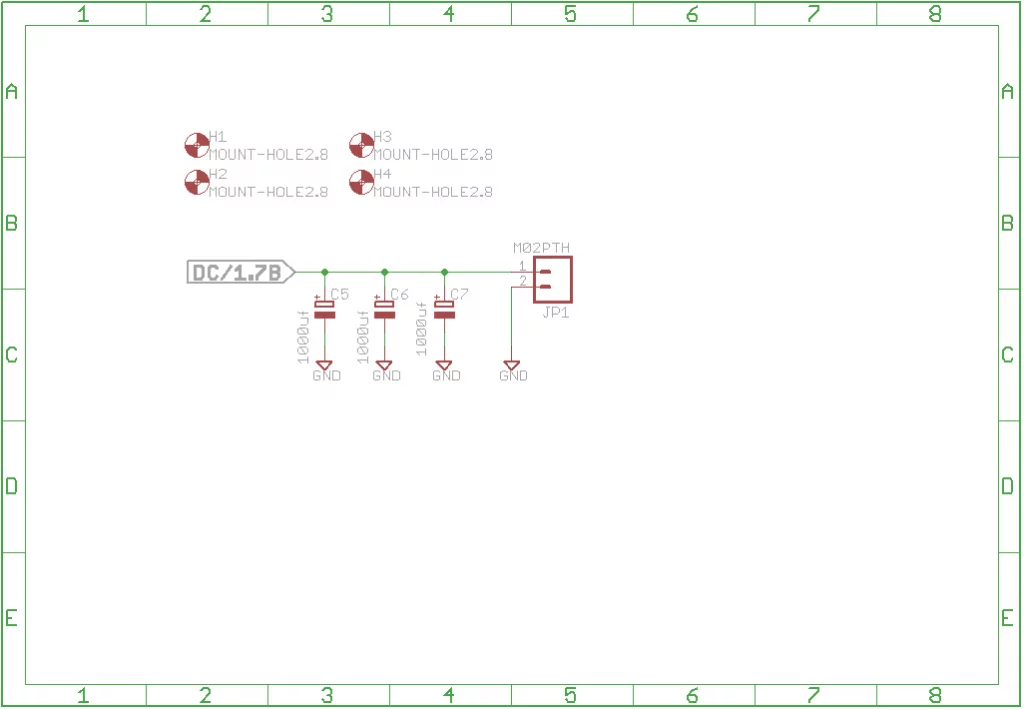

    schema alimentation variable

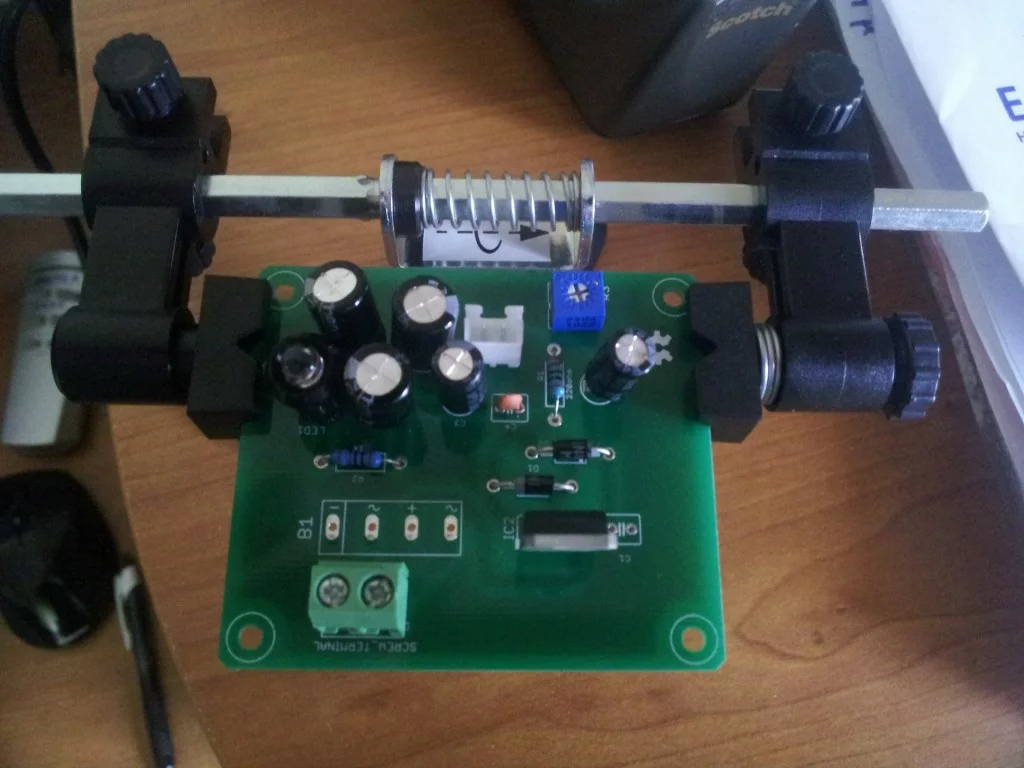

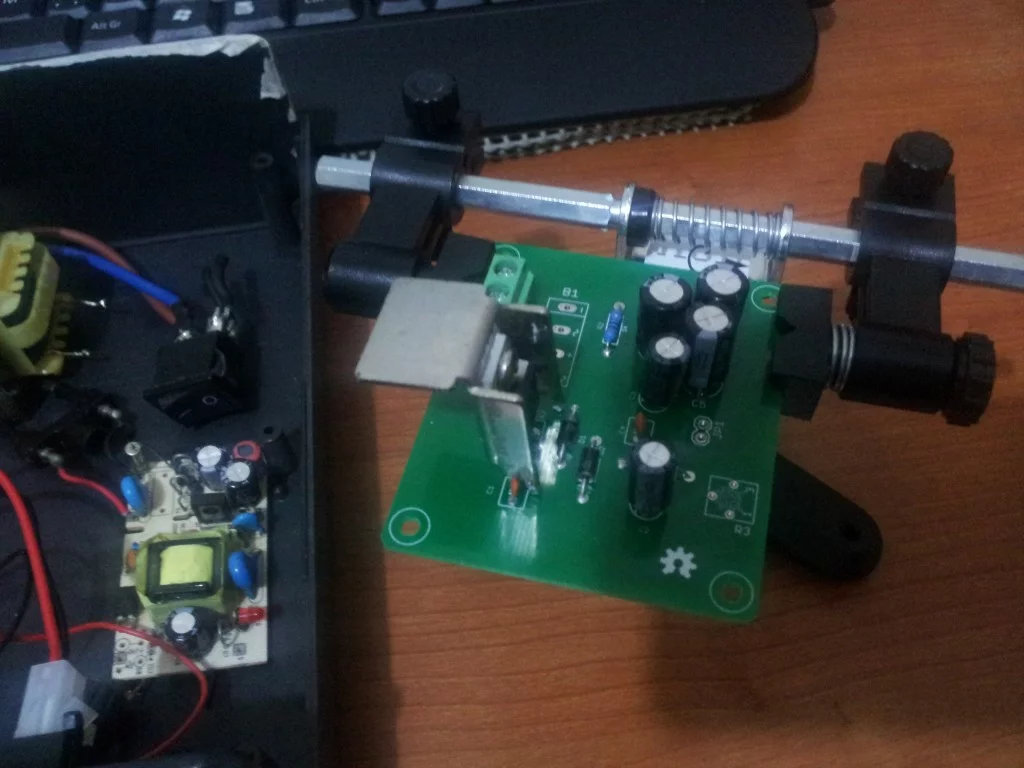

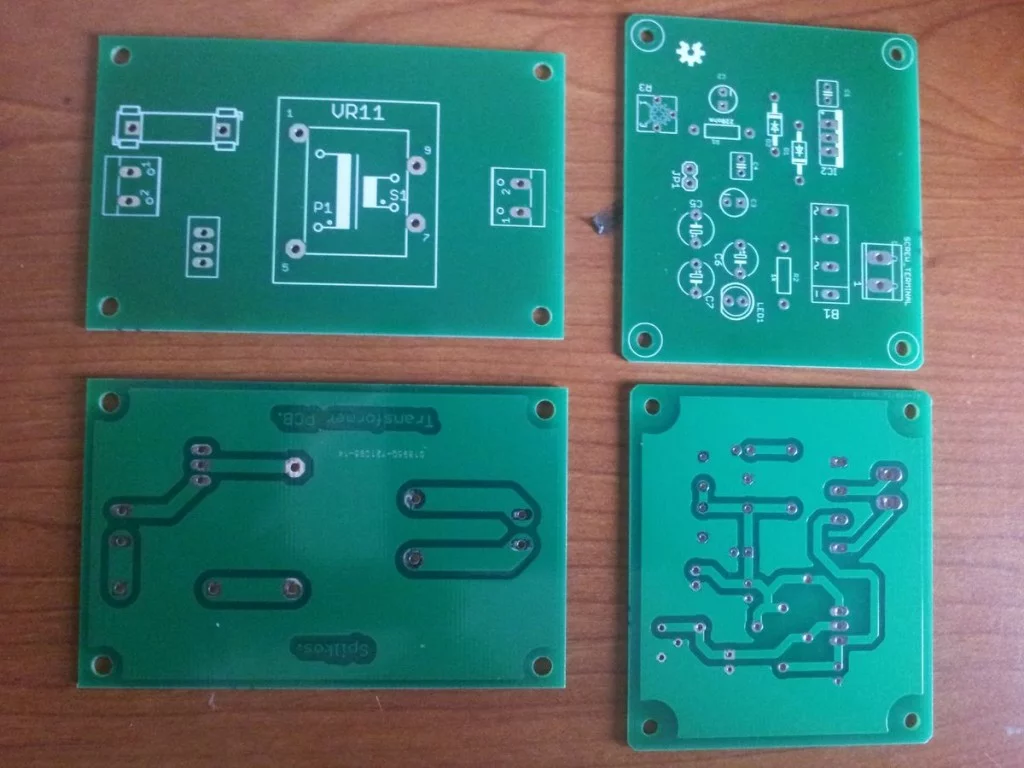

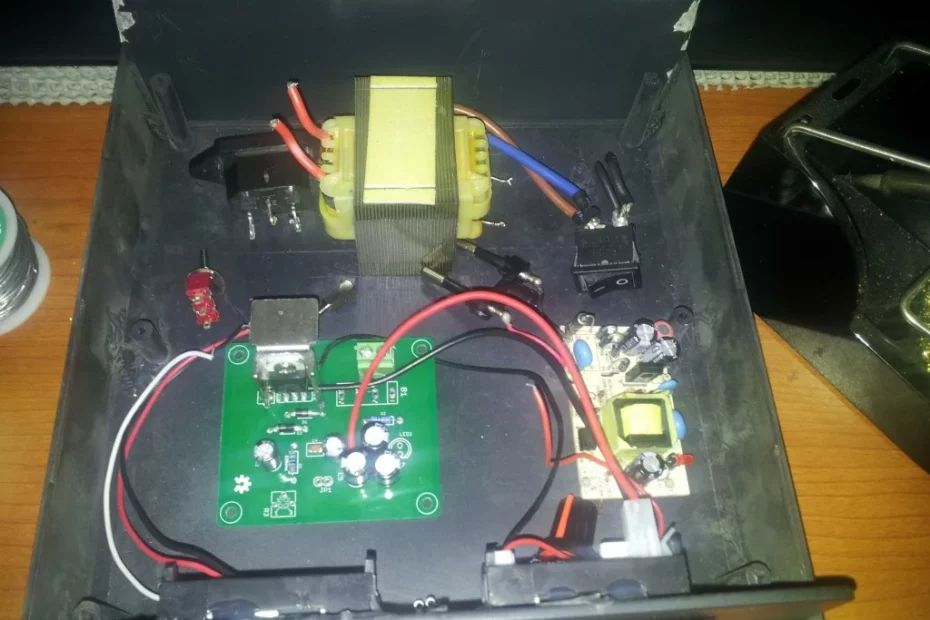

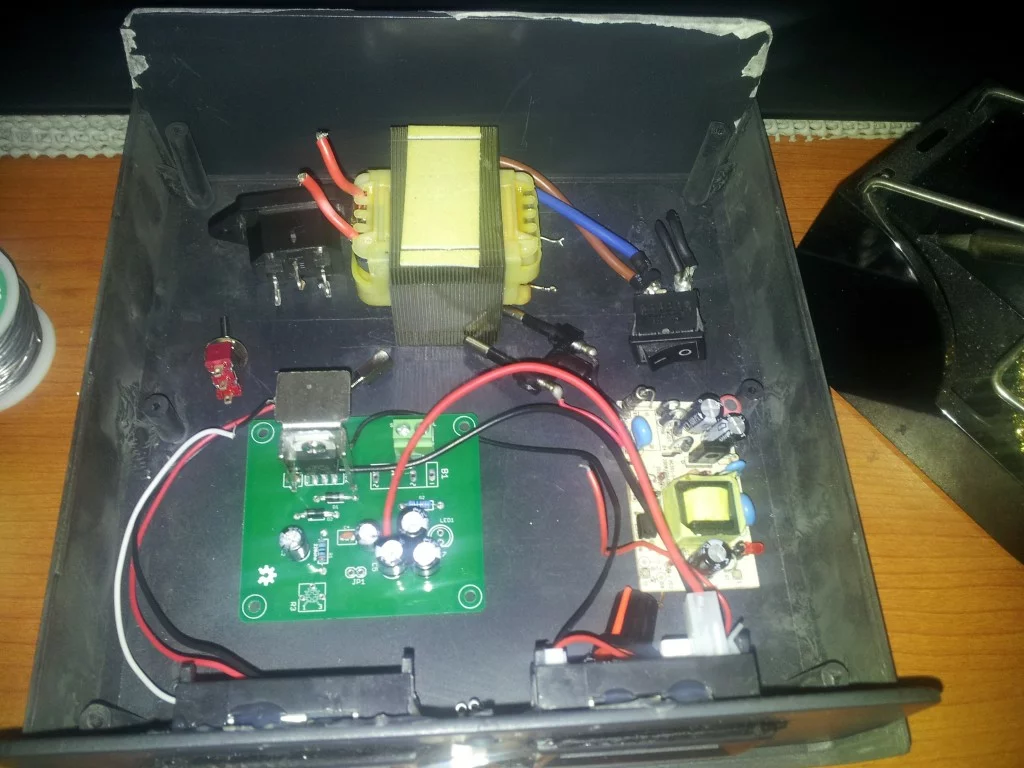

    Photos

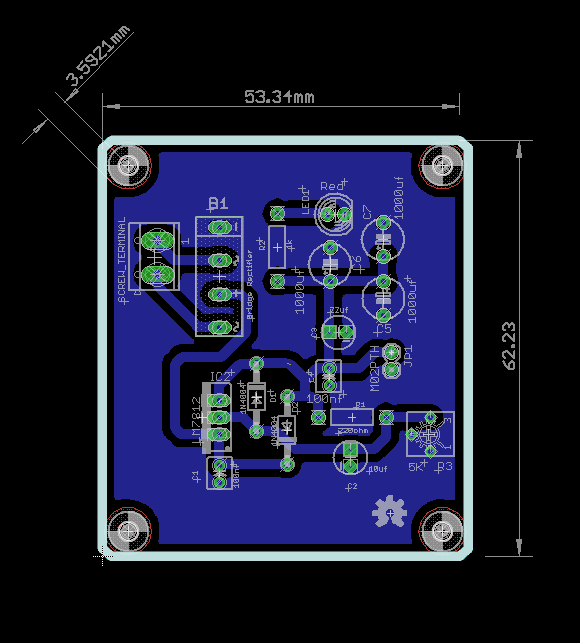

    schema alimentation variable

    schema alimentation variable

    schema alimentation variable

    schema alimentation

    alimentation 12v



    alimentation 12v



    alimentation 12v



    alimentation 12v

    Source : electronics-lab.com (CC BY-SA 4.0)
