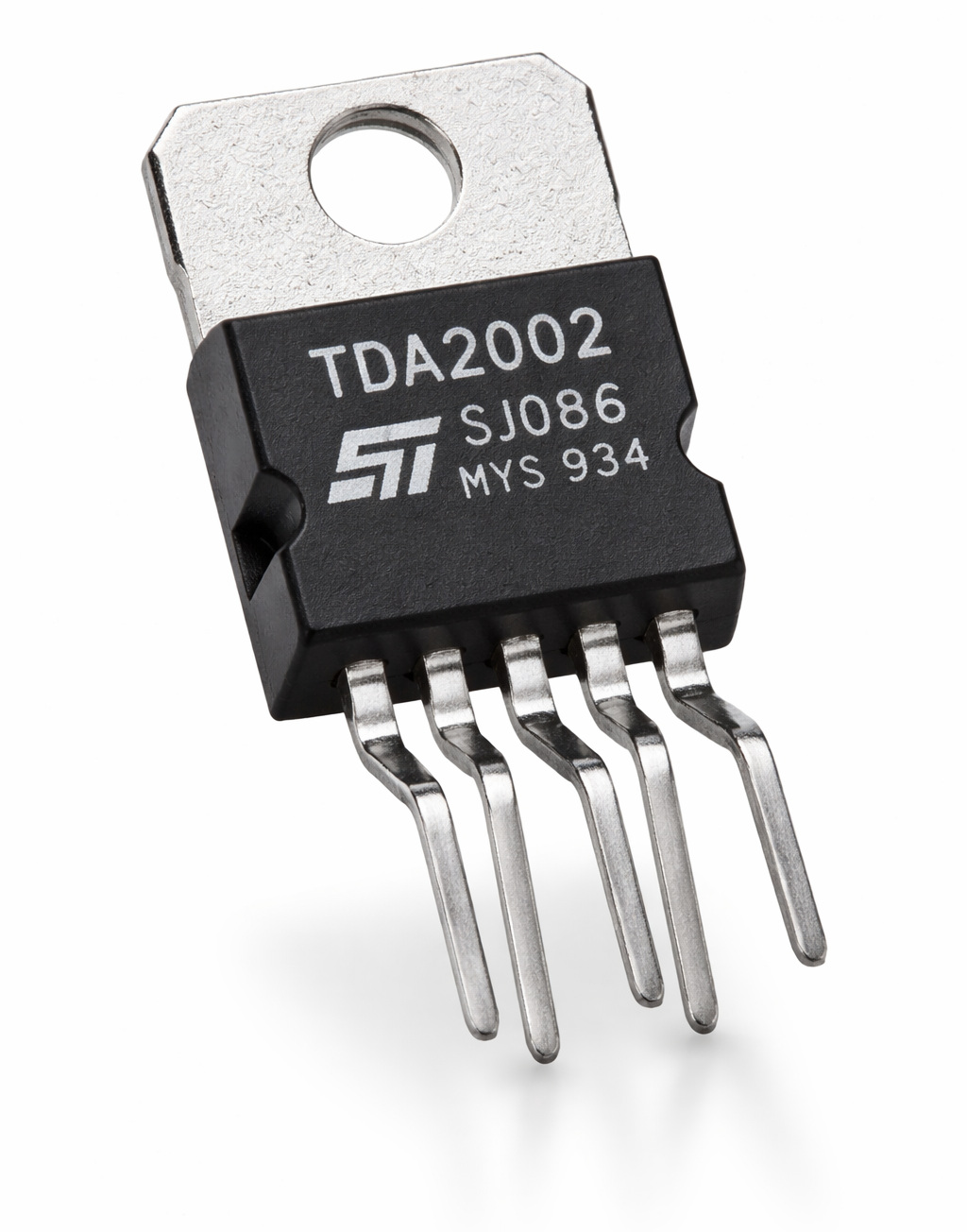

TDA2002 : Cette image est une illustration générée par intelligence artificielle. Elle ne correspond pas à une photographie réelle mais à une représentation visuelle créée numériquement à des fins illustratives et pédagogiques.

Schéma d’amplificateur audio basse fréquence à base de TDA2002

5
(4)

Le schéma basé sur le circuit intégré TDA2002 représente une solution classique et éprouvée pour la réalisation d’un amplificateur audio basse fréquence. Ce composant a été largement utilisé dans les autoradios et les systèmes audio compacts grâce à sa simplicité de mise en œuvre et à sa robustesse. Le TDA2002 est un amplificateur audio monophonique capable de fournir une puissance suffisante pour alimenter un haut parleur de petite ou moyenne taille, tout en offrant une bonne qualité sonore pour des applications domestiques ou embarquées.

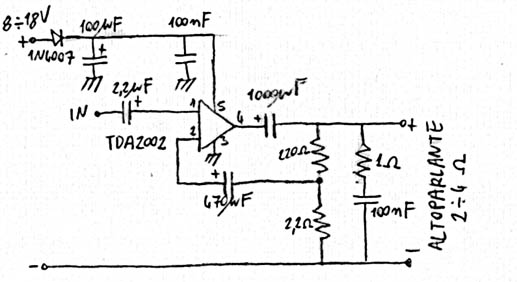

schema_tda2002

Principe de fonctionnement de l’amplificateur

Le fonctionnement du montage repose sur l’amplification d’un signal audio de faible amplitude provenant d’une source telle qu’un lecteur audio, un préamplificateur ou une sortie ligne. Le signal d’entrée, généralement de l’ordre de quelques dizaines de millivolts, est appliqué à l’entrée du TDA2002 via un condensateur de liaison. Ce condensateur empêche toute composante continue d’atteindre le circuit intégré. Le TDA2002 amplifie ensuite ce signal en tension et en courant afin de fournir une puissance exploitable à la sortie, capable de piloter directement un haut parleur.

Caractéristiques électriques du TDA2002

Le TDA2002 fonctionne avec une alimentation simple comprise entre 8 volts et 18 volts, ce qui le rend particulièrement adapté aux systèmes alimentés par batterie de 12 volts. Sous une tension d’alimentation de 14,4 volts, typique d’un véhicule, il peut délivrer une puissance audio d’environ 8 watts efficaces sur une charge de 2 ohms. Avec un haut parleur de 4 ohms, la puissance de sortie est généralement proche de 5 watts, tout en maintenant un taux de distorsion harmonique inférieur à 1 pour cent à puissance nominale.

Rôle des composants externes du schéma

Le schéma du TDA2002 intègre plusieurs composants externes indispensables à son bon fonctionnement. Les résistances et les condensateurs connectés autour du circuit intégré définissent le gain global de l’amplificateur et sa stabilité. Le gain en tension est souvent réglé autour de 40 décibels, ce qui correspond à une amplification d’environ cent fois. Les condensateurs électrolytiques présents sur l’alimentation assurent un filtrage efficace des ondulations et réduisent le bruit de fond audible. Un condensateur de sortie de forte capacité, généralement compris entre 1000 et 2200 microfarads, est utilisé pour bloquer la composante continue avant le haut parleur.

Stabilité et protection de l’amplificateur

La stabilité du montage est un point essentiel pour éviter les oscillations et les distorsions indésirables. Le schéma du TDA2002 prévoit l’utilisation d’un réseau de compensation constitué d’une résistance et d’un condensateur en sortie. Ce réseau permet de maintenir un comportement stable même avec des charges inductives comme les haut parleurs. Le circuit intégré intègre également des protections internes contre les courts circuits et les surchauffes. En cas de température excessive, généralement au delà de 150 degrés Celsius au niveau de la jonction, le TDA2002 réduit automatiquement sa puissance ou se met en sécurité.

Qualité sonore et bande passante

La qualité sonore offerte par le TDA2002 est adaptée aux applications audio grand public. La bande passante typique du montage s’étend de 40 hertz à plus de 15 kilohertz, ce qui couvre largement le spectre audible pour la voix et la musique. Le rapport signal sur bruit peut atteindre environ 60 décibels dans un montage correctement réalisé, avec un câblage soigné et une alimentation bien filtrée. Ces performances permettent d’obtenir un son clair et suffisamment puissant pour une utilisation quotidienne.

Dissipation thermique et montage mécanique

La dissipation thermique est un aspect important dans l’utilisation du TDA2002. À pleine puissance, le circuit intégré peut dissiper plusieurs watts sous forme de chaleur. Il est donc indispensable de le monter sur un dissipateur thermique adapté. Un dissipateur offrant une résistance thermique inférieure à 5 degrés Celsius par watt est généralement recommandé pour un fonctionnement fiable. Un bon contact thermique entre le boîtier du TDA2002 et le dissipateur améliore la longévité du composant et la stabilité des performances audio.

Applications pratiques du schéma TDA2002

Ce schéma d’amplificateur audio à base de TDA2002 est idéal pour de nombreuses applications. Il peut être utilisé dans des systèmes audio embarqués, des radios portables, des amplificateurs de bureau ou des projets électroniques éducatifs. Sa simplicité et le faible nombre de composants nécessaires en font un excellent choix pour les amateurs souhaitant comprendre les bases de l’amplification audio tout en obtenant un résultat fonctionnel et fiable.

Conclusion sur l’amplificateur TDA2002

Le schéma utilisant le TDA2002 constitue une solution efficace et économique pour réaliser un amplificateur audio basse fréquence de puissance modérée. Grâce à une alimentation simple, des performances stables et une mise en œuvre accessible, ce montage reste pertinent malgré son ancienneté. En respectant les valeurs des composants et les règles de dissipation thermique, il est possible d’obtenir un amplificateur fiable offrant une qualité sonore satisfaisante pour de nombreuses applications audio.

L’image en haut est une illustration générée par intelligence artificielle. Elle ne correspond pas à une photographie réelle mais à une représentation visuelle créée numériquement à des fins illustratives et pédagogiques.

Source: ingdemurtas.it – CC
