Sirène 3 tons
Le circuit décrit ci-dessous peut être utilisée dans les jouets tels que les véhicules pour les enfants ou dans le cadre d’un système d’alarme et de nombreuses autres applications.

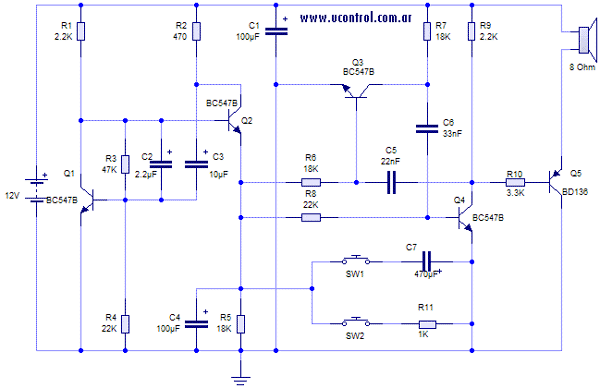

Le circuit

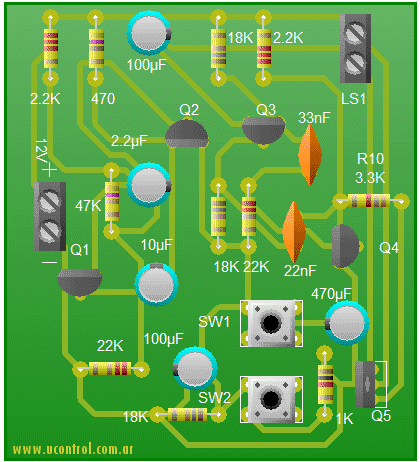

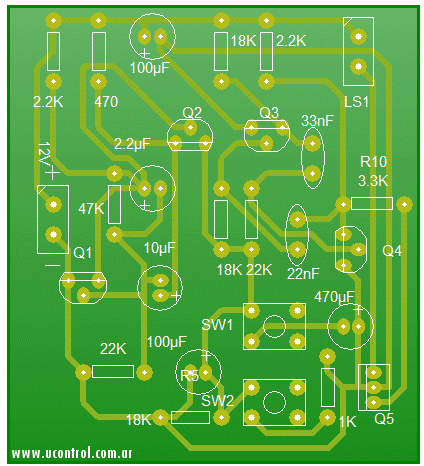

Ce circuit sonore repose entièrement sur des composants discrets simples, économiques et faciles à trouver, ce qui en fait un montage idéal pour les débutants ou les amateurs d’électronique souhaitant expérimenter avec des effets sonores. Dès que la carte est alimentée en 9 ou 12 volts, le circuit génère automatiquement un son similaire à celui d’une sirène de police, caractérisé par un signal modulé et répétitif.
Le montage intègre deux boutons de commande, SW1 et SW2, permettant de modifier la tonalité produite. En appuyant sur SW1, la fréquence et la modulation changent, produisant un son reconnaissable de camion de pompier. En pressant SW2, la tonalité se transforme en un signal plus aigu et cyclique, imitant une sirène d’ambulance. Cette variation de sons montre la souplesse du montage, capable de reproduire différents types d’alarmes à partir du même jeu de composants.
La sortie audio est assurée par un transistor de puissance, initialement prévu pour piloter un petit haut-parleur. Ce transistor peut être remplacé par un BC337, afin de piloter directement un haut-parleur de 200 mW, sans nécessiter d’amplification externe. Dans cette configuration, la consommation du circuit reste modérée, autour de 140 mA sous une tension d’alimentation de 9 à 12 V, garantissant une bonne autonomie et une puissance sonore suffisante pour un usage éducatif ou de démonstration.
Pour des besoins plus élevés en intensité sonore, il est possible d’opter pour un transistor BD136, plus robuste et capable de délivrer un courant supérieur au haut-parleur. Avec ce composant, la puissance sonore augmente sensiblement, tandis que la consommation électrique s’élève à environ 180 mA sous 12 volts. Cette amélioration permet d’obtenir un volume sonore plus fort, adapté aux environnements bruyants ou aux applications nécessitant une meilleure portée du signal.
Dans l’ensemble, ce montage illustre parfaitement la simplicité et l’efficacité des circuits analogiques à composants discrets. Il combine des performances intéressantes, un faible coût et une grande facilité d’adaptation selon les besoins de puissance sonore. C’est une solution pratique pour comprendre le fonctionnement des oscillateurs et des étages d’amplification dans la production de sons électroniques variés.
Liste des composants nécessaires
* 2 résistances 2.2K, 1 / 4 watt.
* 1 Résistance de 470 ohms, 1 / 4 watt.
* 1 Résistance 1K, 1 / 4 watt.
* 3 18K résistances, 1 / 4 watt.
* 2 résistances 22K, 1 / 4 watt.
* 1 Résistance 3.3K, 1 / 4 watt.
* 1 47K, 1 / 4 watt.
* 1 10uF/16V condensateur électrolytique.
* 1 2.2uF/16V condensateur électrolytique.
* 1 470uF/16V condensateur électrolytique.
* 2 100uF/16V condensateurs électrolytiques.
* 1 22NF condensateur céramique.
* 1 33nF condensateur céramique.
* 4 BC547B Transistor.
* 1 transistor BD136 (ou BC337B).
* 2 touches pour circuit imprimé.
* 2 Bornier avec deux vis.
* 1 haut-parleur.

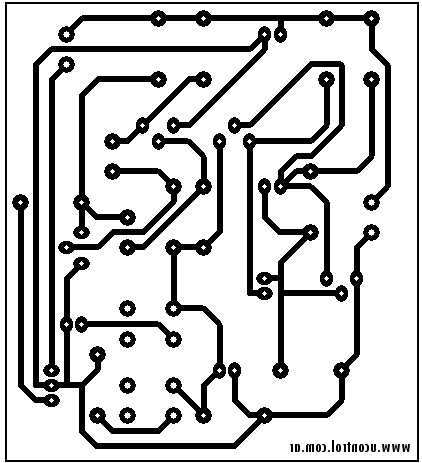

* PCB, batteries, câbles, vis, armoire, etc
Source: ucontrol.com.ar – Creative commons
