Un T-Shirt animé pour pas cher et quelques heures de temps libre

Partagez cet article / informez vos amis

L’idée est partie d’un restant de LEDs économiques et du ras-le-bol de voir toujours les mêmes T-Shirts à paneaux EL et à badges défilants vendus à des prix… normaux…

J’ai planté 33 LEDs vertes et oranges, selon un motif vertical, soudé une résistance sur chaque, cablé le tout en 8 parties de haut en bas, et relié sur un futur petit circuit séquenceur, alimenté avec trois piles AA.

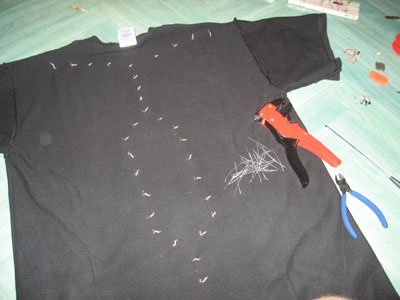

Voici les LEDs plantées et les résistances prêtes à être soudées:
LEDSHIRT1

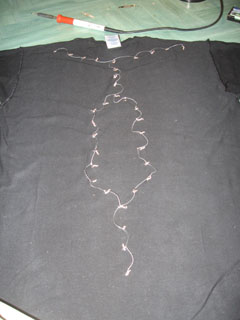

Les masses reliées ensembles:
LEDSHIRT2

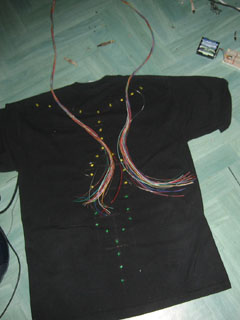

Les fils qu’il a fallu pour tout câbler (récupérés sur un cable DB25):
LEDSHIRT3

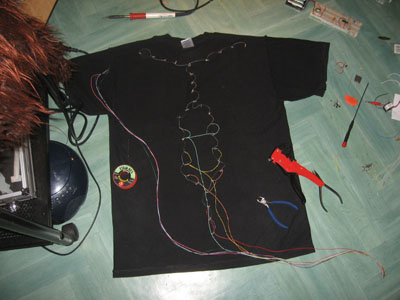

Début du câblage:
LEDSHIRT4

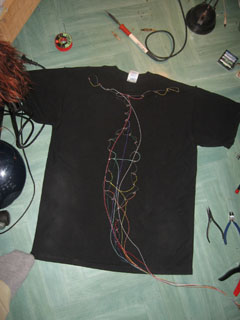

Terminé:
LEDSHIRT5

Il faut maintenant que je colle chaque LED depuis l’interieur, et qu’une âme charitable veuille bien me faire une double interieure pour ne pas saigner du dos à chaque fois qu’on le porte.

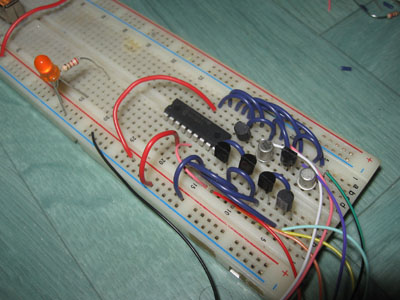

Après, il faudra que je fasse faire un petit circuit pour accueillir le PIC 16F84 et les 8 transistors.
(J’étais pas encore accro aux AVR, mais ce montage est tout à fait réalisable avec un ATTiny2313…)

LEDSHIRT6

Source: Furrtek | Creative Commons: Distribute, Attrib, Keep Free
