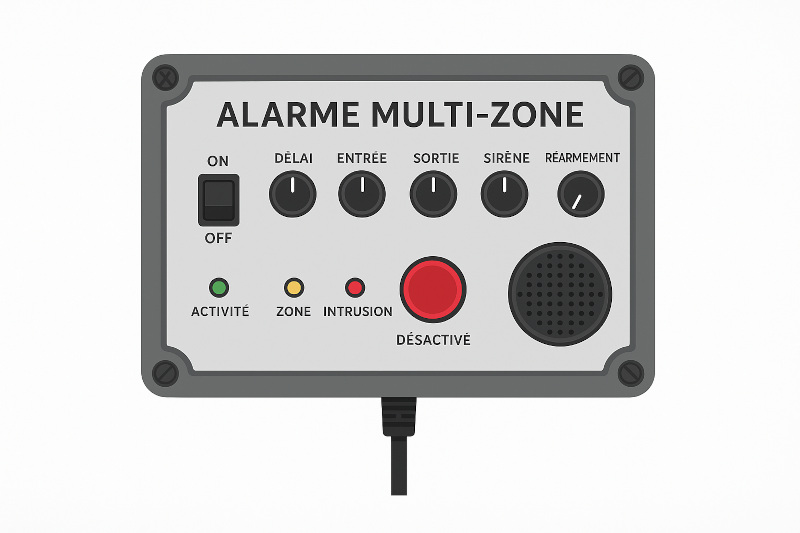

Alarme multi-zone

L’alarme multi-zone présentée ici se distingue par sa conception électronique particulièrement aboutie, qui en fait une solution fiable, économique et durable pour la protection d’un domicile ou d’un local professionnel. Contrairement aux systèmes commerciaux tout-intégrés, souvent opaques dans leur fonctionnement interne, ce montage repose sur une architecture simple constituée de composants discrets. Cette approche présente de nombreux avantages, notamment la possibilité de comprendre précisément le comportement de chaque sous-ensemble, de diagnostiquer facilement les pannes éventuelles et d’adapter le circuit aux besoins spécifiques de l’installation. Grâce à une électronique bien pensée, le système offre une surveillance continue, une excellente stabilité face aux perturbations et une grande souplesse dans la configuration des zones de détection et des temporisations.

Un système basé sur une architecture claire et modulaire

L’ensemble du circuit s’articule autour de plusieurs blocs distincts qui interagissent de manière cohérente afin de former un dispositif d’alarme complet. La partie dédiée aux zones de détection permet de connecter des capteurs variés, qu’il s’agisse de contacts magnétiques, de capteurs de vibrations, de détecteurs d’ouverture ou de tout autre dispositif fonctionnant sur le principe du contact normalement ouvert ou normalement fermé. Cette compatibilité universelle est rendue possible grâce à une entrée double, soigneusement filtrée et stabilisée à l’aide de réseaux RC qui éliminent les rebonds mécaniques et les parasites. Le système peut ainsi reconnaître une intrusion réelle sans être perturbé par des signaux fugaces ou des micro-coupures.

Une fois le signal de détection capté, il est ensuite traité par une série de transistors chargés de mettre en forme l’information et d’assurer une transition propre vers les étages de commande. Les transistors jouent ici un rôle essentiel puisqu’ils amplifient le signal, stabilisent sa forme électrique et garantissent que seule une intrusion authentique pourra être prise en compte par les circuits qui suivent. Cette mise en forme contribue fortement à la fiabilité du dispositif, en évitant les déclenchements intempestifs et en assurant un fonctionnement parfaitement reproductible.

Une gestion avancée des temporisations d’entrée, de sortie et de déclenchement

L’un des aspects les plus appréciables de ce montage réside dans la gestion fine des différents délais qui interviennent dans le fonctionnement d’une alarme. Le système intègre plusieurs temporisations indépendantes, réglables grâce à des potentiomètres, qui donnent à l’utilisateur un contrôle total sur le comportement de l’alarme au moment de l’entrée ou de la sortie du domicile. La temporisation d’entrée permet d’accorder quelques secondes à l’utilisateur pour désarmer l’installation avant que la sirène ne retentisse, ce qui rend le système parfaitement compatible avec une utilisation quotidienne sans contrainte. La temporisation de sortie, quant à elle, assure que le propriétaire peut quitter les lieux en toute tranquillité, sans provoquer le déclenchement involontaire du dispositif.

La temporisation dédiée au fonctionnement de la sirène constitue un autre point important. Grâce à un réseau RC ajustable, la durée d’activation sonore peut être définie selon les préférences de l’utilisateur. Lorsque le délai arrive à son terme, la sirène s’arrête automatiquement, ce qui évite les nuisances prolongées tout en préservant la batterie ou l’alimentation principale en cas de fonctionnement sur secours. L’ensemble de ces temporisations repose sur des condensateurs de forte capacité associés à des résistances et à des potentiomètres de réglage, formant ainsi des réseaux de charge et de décharge parfaitement stables et reproductibles.

Le rôle central du comparateur LM741 dans la logique de décision

Au cœur du système se trouve un amplificateur opérationnel de type LM741, utilisé ici en tant que comparateur de tension. Ce composant constitue le cerveau logique du dispositif puisqu’il analyse les signaux issus de la section de détection ainsi que ceux provenant des circuits de temporisation. En fonction des niveaux de tension reçus, il décide de déclencher ou non l’alarme. Le LM741 compare en permanence un niveau de référence, défini par un ensemble de résistances, avec la tension générée par les autres blocs du circuit. Dès que cette tension franchit un seuil critique, le comparateur bascule et commande la suite du système.

Cette approche assure une grande stabilité et une prise de décision fiable, même dans des environnements soumis à du bruit électrique ou à des variations de tension. Le comparateur agit comme une barrière contre les fluctuations indésirables, ne laissant passer que les signaux valides. Sa configuration permet de garantir que l’alarme ne se déclenchera qu’en cas de véritable intrusion, ce qui améliore considérablement la pertinence des alertes et la confiance de l’utilisateur dans le dispositif.

L’isolation optique : une barrière indispensable entre la logique et la puissance

Une fois la décision prise par le comparateur, le signal transite vers un optocoupleur, généralement un 4N25. Ce composant assure une isolation galvanique complète entre la section basse consommation du circuit et l’étage de puissance chargé d’alimenter la sirène. L’utilisation de l’optocoupleur offre plusieurs avantages majeurs, notamment une protection efficace contre les retours de courant, une immunité accrue aux perturbations électromagnétiques et une séparation totale entre les deux parties du montage. Cette isolation est particulièrement importante dans les systèmes d’alarme où les charges inductives, comme les sirènes, peuvent générer des pics de tension dangereux.

Grâce à cette barrière optique, le comparateur reste parfaitement protégé, ce qui contribue à l’allongement de la durée de vie du circuit et à la stabilité globale du système. L’optocoupleur agit comme un gardien, transmettant l’information tout en empêchant toute interaction néfaste entre les différents blocs.

Une sirène pilotée par un MOSFET de puissance robuste et efficace

Le dispositif de déclenchement sonore repose sur un transistor MOSFET capable de supporter des courants élevés. Ce composant joue le rôle d’interrupteur électronique et permet de commander efficacement la sirène sans perte d’énergie excessive. Le MOSFET offre une commutation rapide, un échauffement minimal et une fiabilité remarquable, même en fonctionnement prolongé. Son intégration dans ce montage garantit une activation parfaite de la sirène, qu’il s’agisse d’un modèle piezoélectrique ou d’une sirène électromécanique de forte puissance.

Lorsque le MOSFET reçoit l’ordre de conduction via l’optocoupleur, il alimente directement la sirène et permet au signal sonore d’atteindre son intensité maximale. Une fois le délai prédéfini écoulé, le MOSFET se bloque à nouveau, provoquant l’arrêt automatique de l’alarme sonore. Ce fonctionnement contribue à la sobriété énergétique du système et réduit l’usure mécanique de la sirène.

Un réarmement automatique pour une surveillance ininterrompue

L’un des points remarquables de ce circuit est sa capacité à se réarmer automatiquement après chaque déclenchement. Les condensateurs impliqués dans les temporisations se déchargent progressivement jusqu’à atteindre leur état initial, tandis que les transistors reviennent à leurs niveaux logiques de repos. Lorsque toutes les conditions normales sont restaurées, le comparateur repasse dans son état de veille et le système reprend sa surveillance sans intervention de l’utilisateur. Ce réarmement automatique rend le dispositif particulièrement adapté à une utilisation continue et élimine tout risque d’oubli ou de mauvaise manipulation après une alerte.

Le circuit peut en outre être associé à une alimentation par batterie afin de fonctionner même en cas de coupure de courant. Cette indépendance énergétique renforce encore la fiabilité du système et garantit une protection permanente, quelles que soient les conditions extérieures.

Un dispositif fiable, durable et parfaitement adapté aux besoins domestiques

Grâce à cette conception reposant sur des composants standards, robustes et faciles à remplacer, cette alarme multi-zone représente une solution particulièrement intéressante pour les particuliers et les professionnels recherchant un système fiable et évolutif. Son architecture claire permet d’en comprendre chaque aspect, d’y apporter des améliorations si nécessaire et d’assurer un fonctionnement optimal sur le long terme. La possibilité de régler manuellement les délais d’entrée, de sortie et de déclenchement, ainsi que de connecter une variété de capteurs, confère à ce montage une flexibilité rarement rencontrée dans les systèmes d’alarme de cette catégorie.

Ce dispositif constitue ainsi un excellent compromis entre simplicité et efficacité. Grâce à son comportement parfaitement prévisible et à la qualité de sa conception, il garantit une tranquillité d’esprit totale en assurant une surveillance permanente du domicile, 24 heures sur 24 et 7 jours sur 7, tout en offrant la possibilité d’être entretenu ou modifié sans difficulté par l’utilisateur averti.

Limites du système et pistes d’amélioration possibles

Bien que ce système d’alarme multi-zone présente une conception admirablement robuste et une grande fiabilité, il n’est pas exempt de certaines limites inhérentes à son architecture entièrement analogique. L’absence de logique numérique ou microcontrôlée restreint par exemple les possibilités de personnalisation avancée, notamment en ce qui concerne la mémorisation des événements, la gestion des historiques ou l’envoi automatique de notifications à distance. Le fonctionnement repose exclusivement sur des temporisations analogiques basées sur des condensateurs électrolytiques, dont la valeur réelle peut dériver au fil du temps, entraînant parfois de légères variations dans les délais d’entrée ou de déclenchement. Ce phénomène naturel du vieillissement des composants peut provoquer, après plusieurs années, une modification subtile du comportement du circuit, rendant nécessaire un recalibrage occasionnel des potentiomètres de réglage. Une autre faiblesse potentielle réside dans la sensibilité du montage aux environnements électromagnétiques perturbés, car malgré la présence de filtrages RC, certains capteurs ou longues lignes de détection pourraient capter du bruit qui engendre de rares déclenchements intempestifs si l’installation n’est pas correctement blindée.

Il est également important de noter que ce système ne propose aucune communication bidirectionnelle avec l’utilisateur, ce qui signifie qu’en cas d’intrusion, la sirène constitue la seule forme d’alerte disponible. À l’heure où de nombreux systèmes modernes s’appuient sur des modules Wi-Fi, GSM ou radio pour transmettre des informations en temps réel, cette limitation peut être perçue comme un point faible, surtout dans un contexte où l’utilisateur souhaite rester informé à distance. Enfin, l’absence de supervision de l’état des capteurs, comme la détection de sabotage ou l’état d’ouverture en continu, peut limiter la résilience du système face à des intrus particulièrement expérimentés.

Ces limites ouvrent néanmoins la voie à plusieurs améliorations intéressantes. Il serait tout à fait envisageable d’intégrer un microcontrôleur simple, en complément du circuit existant, afin de conserver la fiabilité des étages analogiques tout en ajoutant des fonctions modernes comme l’envoi de messages, la mémorisation des déclenchements ou la surveillance dynamique des capteurs. L’utilisation de condensateurs de meilleure qualité ou de temporisations numériques pourrait également stabiliser de façon durable les délais internes. Une amélioration de la protection contre les parasites, notamment par l’ajout de blindages, de ferrites ou de filtres supplémentaires, renforcerait la stabilité du dispositif dans les environnements bruyants électriquement. Enfin, l’intégration facultative d’un module de communication ou d’un relais piloté pour notifier un système domotique offrirait une dimension nouvelle au montage, le rapprochant des standards modernes tout en conservant la sobriété et la robustesse de sa conception initiale.

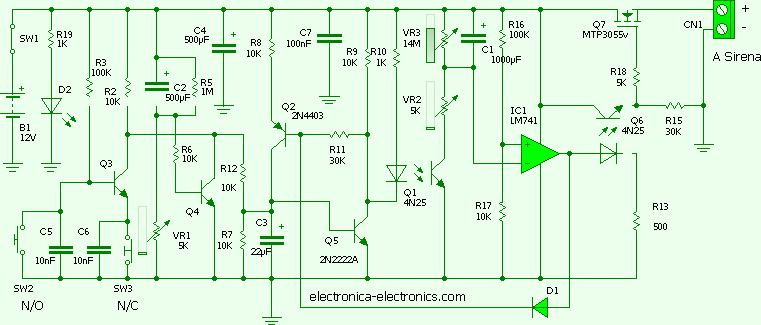

Schéma

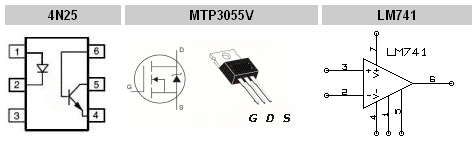

Brochage des composants de l’alarme

Source: electronica-electronics.com – creative commons
