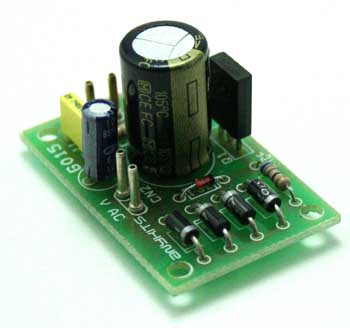

Alimentation régulée 9 V

0
(0)

Le régulateur de tension série ou régulateur de tension émetteur suiveur est un circuit compact et fiable, conçu pour fournir une alimentation régulée à faible courant. Ce montage repose sur l’utilisation d’un transistor bipolaire et d’une diode Zener. L’objectif principal de ce circuit est de maintenir une tension de sortie constante de 9 V CC avec un courant de 250 mA.

Le transistor bipolaire joue un rôle crucial dans ce régulateur de tension. Il est configuré en tant qu’émetteur suiveur, ce qui signifie que la tension de sortie est directement couplée à la tension de l’émetteur. Lorsque la tension d’entrée varie, le transistor ajuste automatiquement sa conductivité pour compenser cette variation et maintenir une tension de sortie stable. Ainsi, même si la tension d’entrée fluctue, la tension de sortie reste constante à 9 V CC.

La diode Zener est utilisée comme élément de référence pour définir la tension de sortie. Elle est polarisée en inverse et est choisie pour avoir une tension de Zener de 9 V. Lorsque la tension d’entrée dépasse 9 V, la diode Zener entre en mode de claquage, limitant ainsi la tension de sortie à sa valeur nominale. Cela garantit que la tension de sortie reste toujours à 9 V, indépendamment des variations de la tension d’entrée.

Il convient de noter que ce montage permet également d’obtenir d’autres tensions de sortie en modifiant simplement la diode Zener. En choisissant une diode Zener avec une tension de claquage différente, il est possible d’obtenir une tension de sortie régulée correspondante. Cela rend le régulateur de tension série polyvalent et adaptable à différents besoins en matière d’alimentation électrique.

Formule de tension de sortie :
Vout = Vz-VBe
Vz = Tension de la diode Zenner, VBe = 0,7 V

Caractéristiques

  • Entrée : 12 VAC
  • Sortie : 9,3 V CC / 250 mA, tension CC régulée par Zener à faible ondulation
  • Pont redresseur composé de quatre diodes
  • Indication LED pour la sortie

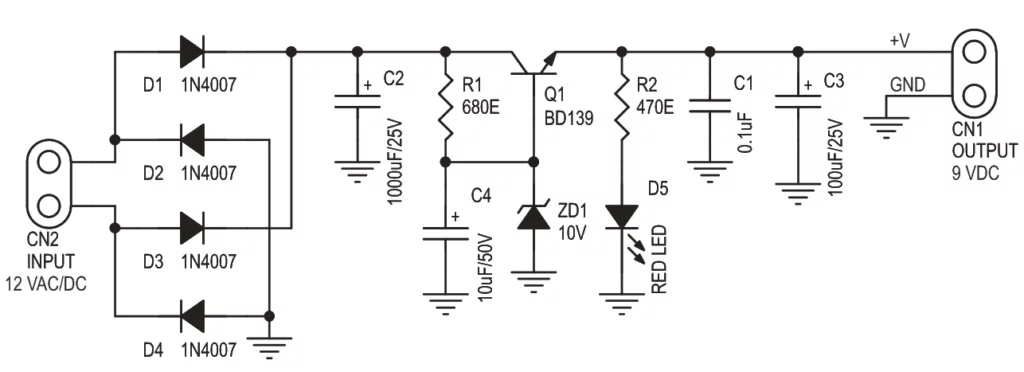

Schéma

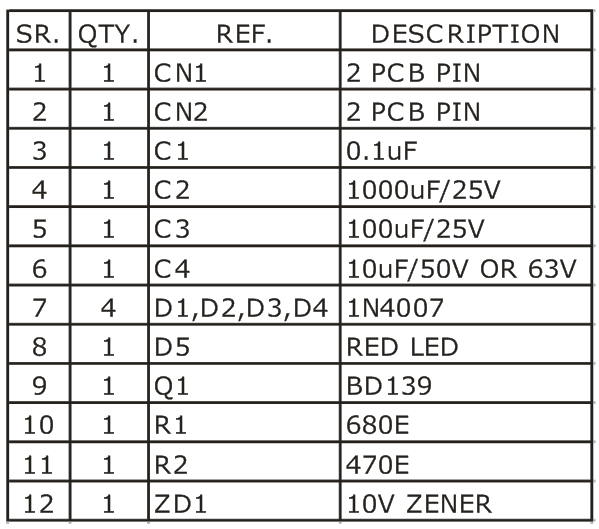

Liste des composants électroniques

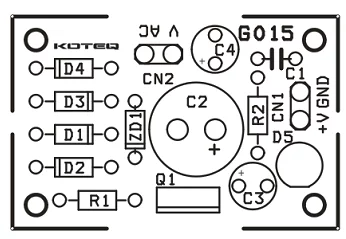

PCB





Source : electronics-lab.com (CC BY-SA 4.0)
