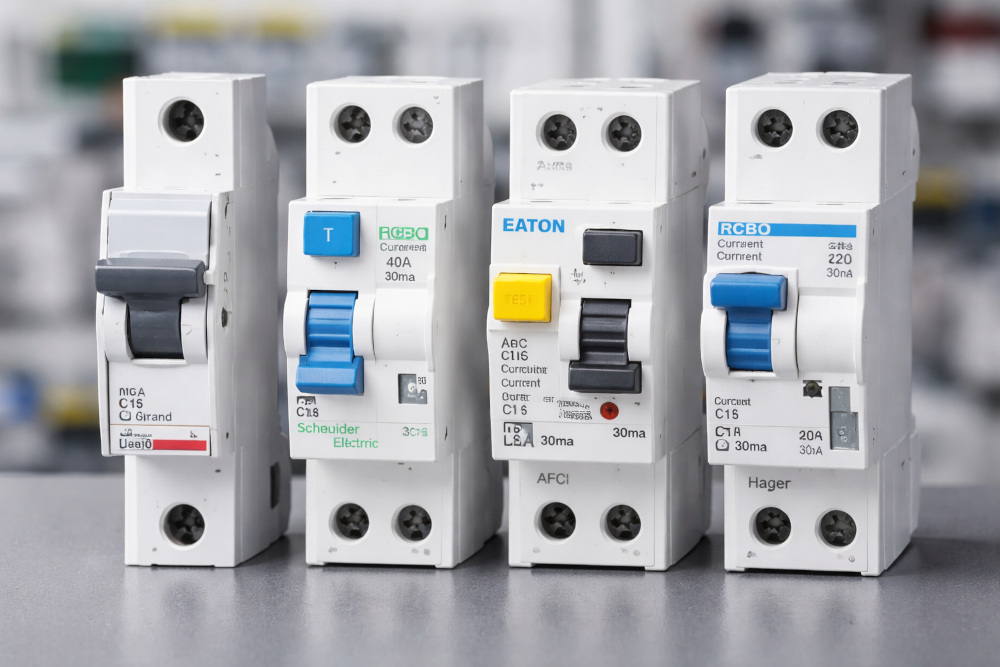

Disjoncteurs, DDR, AFCI et RCBO : rôles et différences

La protection électrique comme fondement de la sécurité des installations

La protection électrique est un élément fondamental de toute installation électrique domestique, tertiaire ou industrielle car elle garantit la sécurité des personnes, la protection des équipements et la continuité de service. Avec l’augmentation de la puissance installée dans les logements, la multiplication des appareils électroniques et l’apparition de nouveaux usages comme les bornes de recharge pour véhicules électriques, les dispositifs de protection ont fortement évolué. En 2026, une installation électrique conforme repose sur une combinaison de disjoncteurs, de dispositifs différentiels résiduels appelés DDR, de dispositifs de détection d’arcs électriques AFCI et de protections combinées comme les RCBO. Comprendre le rôle précis de chacun de ces équipements est essentiel pour concevoir une installation fiable, conforme aux normes et capable de répondre aux contraintes électriques modernes.

Le disjoncteur électrique et la protection contre les surintensités

Le disjoncteur est le dispositif de protection le plus connu dans une installation électrique car il assure la coupure automatique du circuit en cas de surcharge ou de court circuit. Son rôle principal est de protéger les conducteurs et les équipements contre les courants excessifs susceptibles de provoquer un échauffement dangereux ou un incendie. Dans une installation domestique standard, les disjoncteurs divisionnaires sont généralement calibrés à seize ampères pour les circuits de prises, à dix ampères pour l’éclairage et à vingt ou trente deux ampères pour les circuits spécialisés. Le disjoncteur général de branchement est souvent réglé en fonction de la puissance souscrite, par exemple trente ampères pour une puissance de six kilovoltampères ou quarante cinq ampères pour neuf kilovoltampères. Le disjoncteur ne protège pas directement les personnes contre les contacts indirects mais il constitue la première barrière contre les défauts électriques liés aux surintensités.

Le dispositif différentiel résiduel et la protection des personnes

Le dispositif différentiel résiduel, souvent appelé interrupteur différentiel ou DDR, a pour fonction principale de protéger les personnes contre les risques d’électrocution. Il compare en permanence le courant qui entre dans un circuit avec le courant qui en sort et déclenche dès qu’une différence anormale est détectée. Cette différence correspond généralement à un courant de fuite vers la terre qui peut traverser le corps humain en cas de défaut d’isolement. Dans les installations domestiques, la sensibilité la plus courante est de trente milliampères, valeur reconnue comme offrant un bon compromis entre sécurité et continuité de service. Des dispositifs différentiels de trois cents milliampères sont également utilisés en tête d’installation pour la protection contre les risques d’incendie liés aux défauts d’isolement. Le DDR est donc indispensable pour la sécurité des occupants mais il ne remplace pas un disjoncteur car il ne protège pas contre les surcharges ou les courts circuits.

Les AFCI et la détection des arcs électriques dangereux

Les dispositifs AFCI, pour Arc Fault Circuit Interrupter, ont été développés pour répondre à un risque spécifique longtemps sous estimé dans les installations électriques, celui des arcs électriques série ou parallèle. Un arc électrique peut se produire à la suite d’un conducteur endommagé, d’une connexion desserrée ou d’un câble vieillissant, sans nécessairement provoquer une surintensité suffisante pour faire déclencher un disjoncteur classique. Pourtant, la température d’un arc peut dépasser plusieurs milliers de degrés et être à l’origine d’incendies domestiques. Les AFCI analysent la forme du courant et détectent les signatures caractéristiques des arcs électriques afin de couper le circuit avant qu’un départ de feu ne se produise. En 2026, ces dispositifs sont de plus en plus utilisés dans les installations modernes, notamment dans les logements récents et les bâtiments tertiaires où la densité d’équipements électriques est élevée.

Le RCBO comme solution de protection combinée

Le RCBO est un dispositif de protection combiné qui regroupe les fonctions d’un disjoncteur et d’un dispositif différentiel résiduel dans un seul appareil. Il assure à la fois la protection contre les surintensités et la protection des personnes contre les défauts d’isolement. Cette solution présente l’avantage de simplifier le câblage du tableau électrique et d’améliorer la sélectivité des protections, car chaque circuit dispose de sa propre protection complète. En pratique, un RCBO de seize ampères avec une sensibilité différentielle de trente milliampères peut protéger efficacement un circuit de prises ou d’éclairage. L’utilisation de RCBO permet également de limiter l’impact d’un défaut sur le reste de l’installation, car seul le circuit concerné est coupé. Cette approche est particulièrement appréciée dans les installations modernes où la continuité de service est un critère important.

Les différences fonctionnelles entre disjoncteurs, DDR, AFCI et RCBO

La différence fondamentale entre ces dispositifs réside dans le type de défaut qu’ils sont capables de détecter et de traiter. Le disjoncteur agit uniquement sur les surintensités et protège principalement les conducteurs et les équipements. Le DDR est spécialisé dans la détection des courants de fuite et protège les personnes contre les risques d’électrocution. L’AFCI cible les arcs électriques dangereux qui peuvent passer inaperçus avec les protections traditionnelles. Le RCBO combine les fonctions de disjoncteur et de DDR dans un seul appareil et offre une protection complète sur un circuit donné. Dans une installation bien conçue, ces dispositifs ne sont pas concurrents mais complémentaires et leur association permet de couvrir l’ensemble des risques électriques rencontrés dans les bâtiments modernes.

L’impact des nouveaux usages électriques sur le choix des protections

Les nouveaux usages électriques comme les bornes de recharge pour véhicules électriques, les pompes à chaleur et les onduleurs photovoltaïques imposent des exigences accrues en matière de protection. Ces équipements peuvent générer des courants de fuite continus, des harmoniques et des régimes de fonctionnement prolongés à forte puissance. Le choix du type de dispositif différentiel et du calibre des disjoncteurs devient donc stratégique pour éviter les déclenchements intempestifs et garantir la sécurité. En 2026, les installations les plus performantes intègrent des protections adaptées à chaque usage, avec une attention particulière portée à la qualité de la mise à la terre et à la sélectivité des dispositifs de protection.

Conclusion sur le rôle des protections électriques modernes

Les disjoncteurs, les dispositifs différentiels résiduels, les AFCI et les RCBO jouent chacun un rôle essentiel dans la sécurité et la fiabilité des installations électriques modernes. Leur compréhension et leur mise en œuvre correcte permettent de prévenir les risques d’électrocution, d’incendie et de détérioration des équipements. Face à l’augmentation des puissances installées et à la complexité croissante des installations électriques, l’utilisation de protections adaptées n’est plus une option mais une nécessité. Une installation bien protégée est un investissement durable qui garantit la sécurité des occupants et la pérennité du réseau électrique.

* Les illustrations de cet article ont été générées par intelligence artificielle à des fins pédagogiques.
