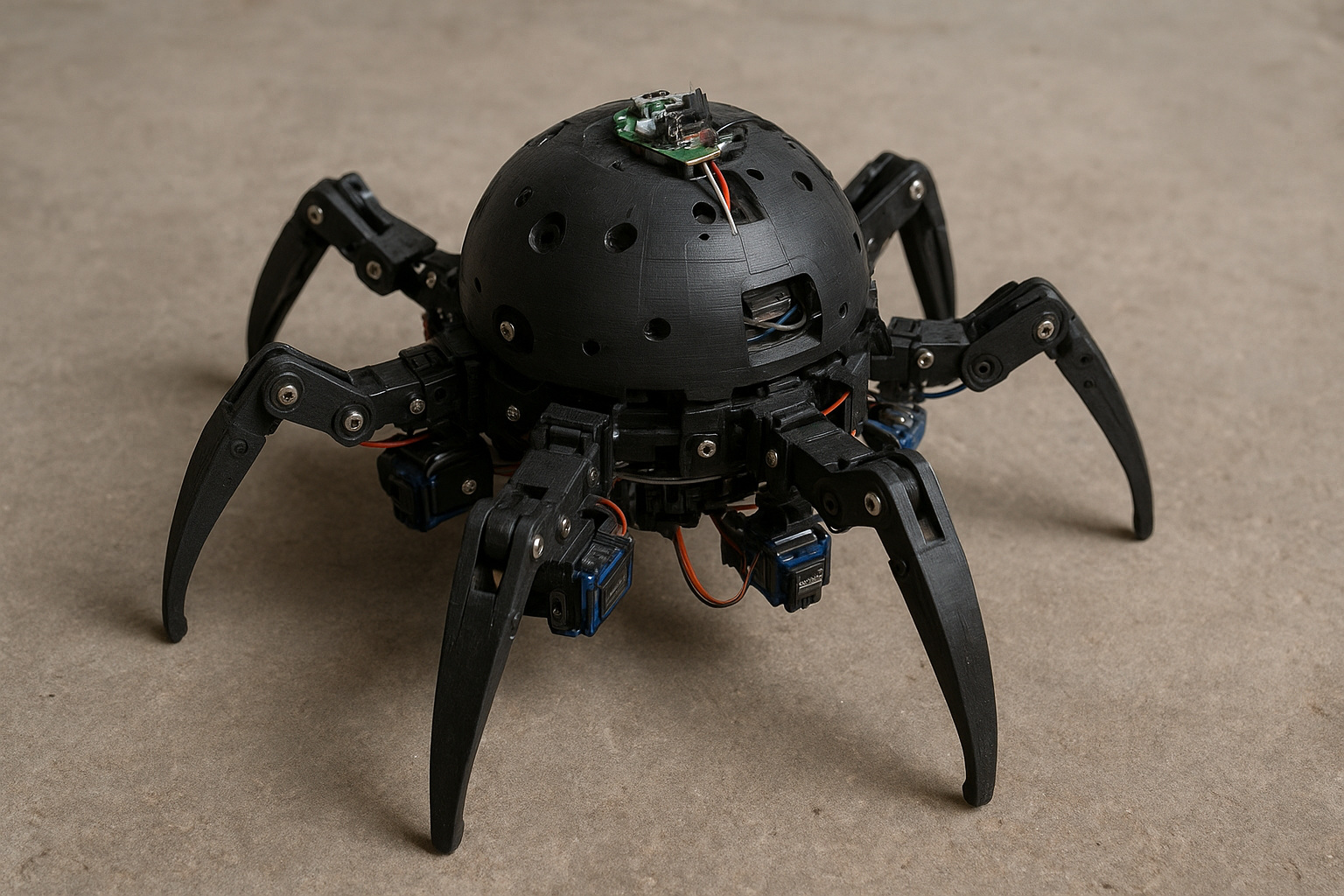

MorpHex est un robot hexapode transformable qui a marqué le domaine de la robotique éducative et expérimentale par son concept original et son design biomimétique. Conçu pour illustrer les principes de la locomotion multi pattes et de la transformation mécanique, MorpHex est capable de passer d’une configuration hexapode classique à une forme sphérique roulante. Cette double capacité en fait un support pédagogique très apprécié pour comprendre les bases de la robotique mobile, de la mécanique articulée et de la programmation embarquée. Son architecture repose sur six pattes articulées disposées radialement autour d’un noyau central, ce qui lui permet d’imiter certains comportements observés chez les insectes et les arthropodes.
Structure mécanique et conception du MorpHex
La structure du MorpHex repose sur une combinaison précise de pièces mécaniques légères et de servomoteurs à rotation contrôlée. Chaque patte est composée de plusieurs segments articulés, actionnés par des servomoteurs standards de type hobby délivrant un couple moyen compris entre 3 et 5 kg·cm sous une tension de 6 V. Le robot utilise généralement un total de 12 servomoteurs, soit deux par patte, ce qui lui permet d’assurer des mouvements coordonnés et stables sur différents types de surfaces. Le diamètre du MorpHex en configuration sphérique est d’environ 28 cm, tandis que sa hauteur en mode hexapode atteint près de 18 cm selon la position des pattes.
Système électronique et contrôle embarqué
Le cœur électronique du MorpHex est basé sur un microcontrôleur programmable, souvent un Arduino Mega ou une carte équivalente disposant d’un nombre suffisant d’entrées sorties pour piloter l’ensemble des servomoteurs. Cette carte fonctionne sous une tension logique de 5 V et communique avec les actionneurs via des signaux PWM dont la fréquence typique est de 50 Hz. L’alimentation du robot est assurée par une batterie rechargeable, généralement une batterie Li ion ou Li Po de 7,4 V avec une capacité moyenne de 2200 mAh, offrant une autonomie comprise entre 30 et 60 minutes selon le type de déplacement et la charge mécanique appliquée.
Modes de déplacement et performances du robot hexapode

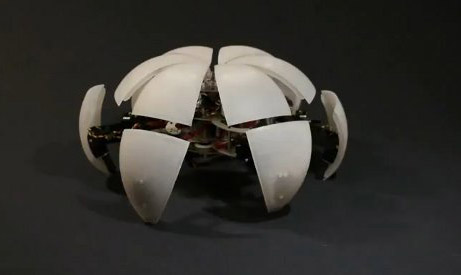

En mode hexapode, MorpHex adopte une démarche alternée inspirée des insectes, où trois pattes sont en contact avec le sol pendant que les trois autres se déplacent. Cette méthode garantit une excellente stabilité statique et dynamique, même sur des surfaces irrégulières. La vitesse de déplacement moyenne en mode marche est de l’ordre de 5 à 8 cm par seconde, ce qui est cohérent avec les robots hexapodes éducatifs de taille similaire. En mode sphérique, le robot replie ses pattes pour former une structure quasi circulaire et se déplace par roulement, atteignant une vitesse légèrement supérieure pouvant dépasser 10 cm par seconde sur une surface plane.
Programmation et algorithmes de mouvement
La programmation du MorpHex repose sur des algorithmes de cinématique inverse simplifiés, adaptés à la robotique pédagogique. Chaque mouvement est défini par des angles précis appliqués aux servomoteurs, généralement compris entre 0 et 180 degrés. Les séquences de marche sont programmées sous forme de tableaux de positions successives, permettant de synchroniser les pattes avec une précision temporelle de quelques dizaines de millisecondes. Cette approche permet aux étudiants et aux passionnés de robotique de comprendre concrètement la relation entre les commandes logicielles et le mouvement mécanique réel.
Applications pédagogiques et intérêt éducatif
MorpHex est largement utilisé comme plateforme d’apprentissage dans les domaines de la robotique, de la mécatronique et de l’informatique embarquée. Il permet d’aborder des notions fondamentales telles que la gestion de l’énergie, la synchronisation des actionneurs, la stabilité des systèmes mobiles et la programmation en temps réel. Grâce à sa conception modulaire, le robot peut être enrichi de capteurs supplémentaires comme des capteurs de distance à ultrasons, des accéléromètres ou des gyroscopes fonctionnant à une fréquence de mesure de 100 Hz, ce qui ouvre la voie à des projets avancés de navigation autonome.
Robustesse et limites techniques du MorpHex
Malgré ses nombreux avantages, MorpHex présente certaines limites techniques liées à sa conception éducative. Son poids total, qui avoisine 1,8 kg batterie incluse, impose des contraintes importantes sur les servomoteurs, en particulier lors des phases de transformation entre les deux modes. De plus, l’absence d’amortissement actif limite son efficacité sur des terrains très accidentés. Toutefois, ces contraintes constituent également un excellent point de départ pour des améliorations et des optimisations, notamment par l’utilisation de matériaux plus légers ou de servomoteurs à couple plus élevé.
Conclusion sur le robot MorpHex
MorpHex représente un exemple remarquable de robot hexapode transformable combinant innovation mécanique et accessibilité pédagogique. Grâce à ses six pattes articulées, son mode sphérique original et son architecture électronique simple mais efficace, il constitue un outil idéal pour comprendre les principes fondamentaux de la robotique mobile. Avec des caractéristiques techniques réalistes, une consommation énergétique maîtrisée et une grande flexibilité de programmation, MorpHex demeure une référence incontournable pour les passionnés d’électronique et de robotique souhaitant explorer les possibilités offertes par les robots biomimétiques.
