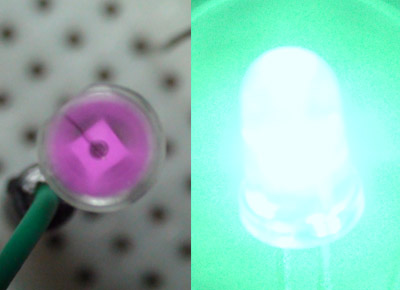

projecteur-ir1
LED 880nm à 20mA
Utilisé pour l’illumination (caméras de surveillance).

On peut plus ou moins voir à l’œil nu un halo rouge au centre de la LED, les caméras “voient” très bien cette lumière.

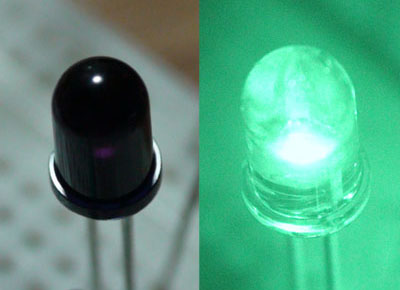

projecteur-ir2
LED 940nm à 20mA
Utilisé pour la transmission de données (télécommandes).

L’œil humain normal n’est pas capable de voir la moindre lumière. Les caméras sont beaucoup moins sensibles.

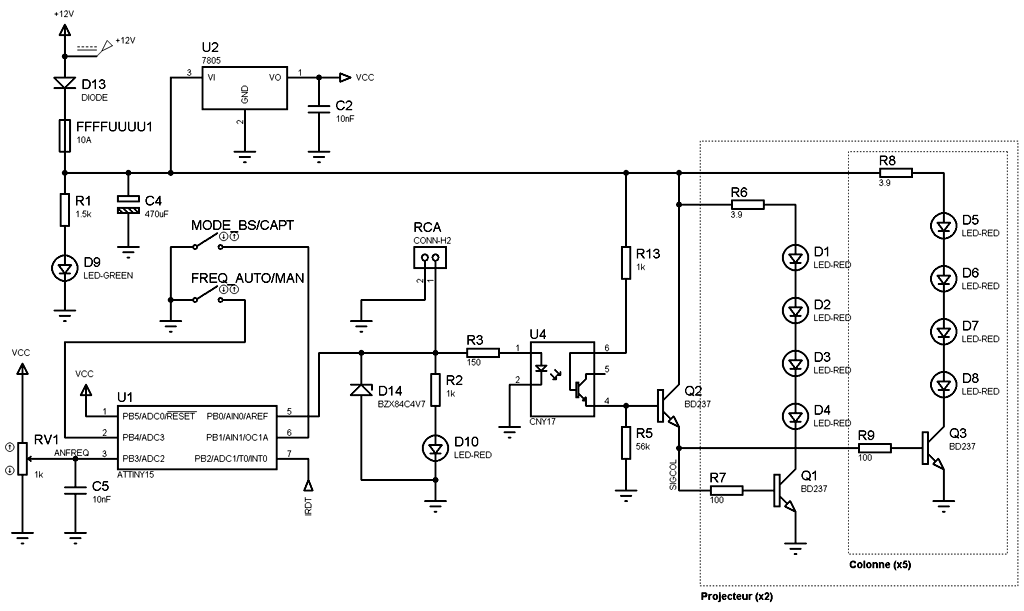

projecteur-ir12

projecteur-ir4

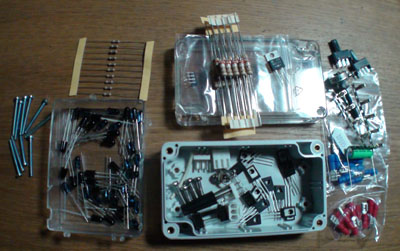

Quand je vois ça, je suis un peu comme un boulimique devant une patisserie en début de matinée.

Nous avons, pour 53€: un boitier en polycarbonate et couvercle transparent, 40 LEDs IR 940nm de deux types différents, résistances 1W, transistors, diode de puissance, interrupteurs, et cosses.

projecteur-ir5

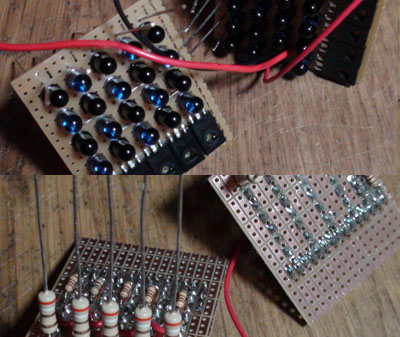

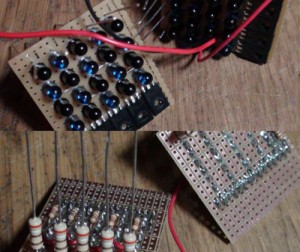

Les deux plaques de 20 LEDs organisées en 5 ligne de 4 en série, qui seront soudées à la plaque principale par les résistances de 3.9Ohms.

Chaque série de LED a son propre transistor.

projecteur-ir6

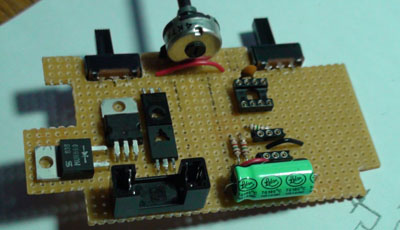

Plaque principale qui contient les protections, la première partie de l’espèce de transistor darlington à plusieurs collecteurs, l’µC, l’optocoupleur et les contrôles.

Il reste de la place pour un LMC6062, ampli de précision pour faire de la detection de signal par photodiode (prévu pour plus tard).

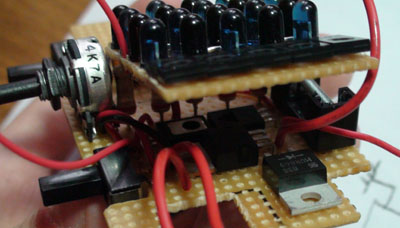

projecteur-ir7
Assemblage des plaques à LEDs sur la carte principale, elles sont surelevées par les résistances de 1W.

projecteur-ir8

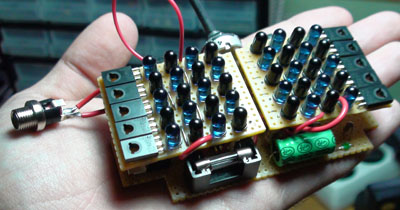

Toutes les plaques montées et prêtes à être installées dans le boitier.

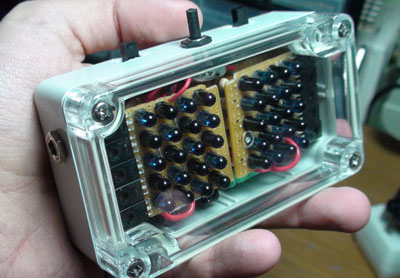

projecteur-ir9
Le boitier garni, avec tous les perçages sauf celui pour la commande externe (jack 3.5mm)

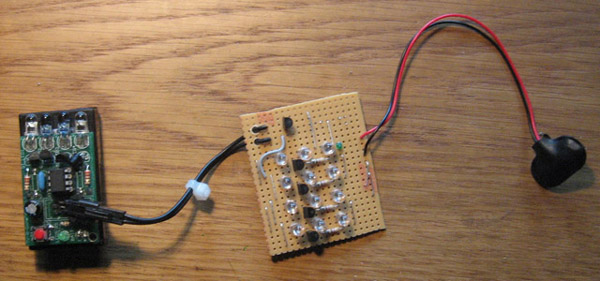

Vieux projecteur infrarouge pas cher

La longueur d’onde est très importante, la plupart des télécommandes utilisent la lumière infrarouge 940nm, très rarement 860nm.

Placez une résistance sur SIG si vous ne comptez pas le relier au kit (qui lui, a déja une résistance de 100 ohms), sinon Q1 va faire pouf (testé et approuvé). Les LEDs tiennent amplement le coup avec une pile 9v NiCd. Si vous
avez le kit v1.0, soyez sur d’avoir fait la mise à jour pour ne pas que les LEDs restent constamment allumées, sinon
elles risquent de ne pas vivre longtemps.

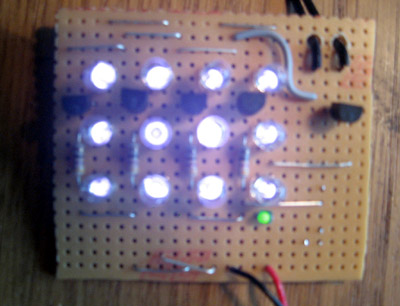

projecteur-ir10

Fait pour:
projecteur-ir11
Un cable audio pour relier le kit au projecteur fait parfaitement l’affaire, effet garanti dans vos grandes surfaces !
