Fonction bien utile pour faire des mesures comparatives sur le rayonnement de ses aériens et pour ceux qui possèdent un oscilloscope, une solide référence pour vérifier la qualité de la modulation.

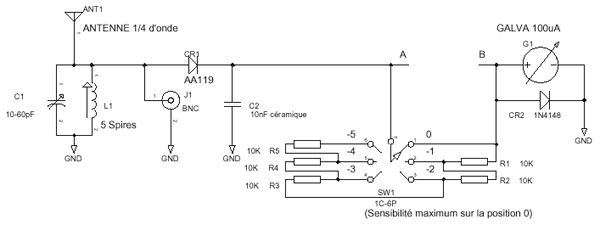

mesure-ch



ANT1: Un support isolant avec un axe permettant le démontage de l’antenne
L1: 5 spires fil 4/10ème, sur mandrin (diamètre 10mm) noyau ferrite
CR1: Diode signal germanium, AA119 ou OA85
C1: Capa disque ajustable de 10 à 60 pF
C2: Capa type céramique de 10 nF
SW1: Commutateur 1 circuit, 6 positions
R1-R5: 5 résistances 10K 1% 1/4Watt
J1: Prise type BNC pour Ci
La sortie BNC permet de voir le signal HF sur un oscilloscope.
G1: Galvanomètre sensibilité 100uA, graduation de 0 – 100
NOTA: Utilisation des connexions aux points A et B, il est possible de remplacer le commutateur 6 positions 6 positions SW1 par un potentiomètre de 47 K linéaire.

Réglage pour un champ maxi mesuré au galva:
Choisir une fréquence dans la bande des 11m
C1 et L1 seront ajustées sur une position moyenne,
mettre le mesureur au voisinage de l’antenne du tranceiver et pendant
l’émission, ajuster C1/L1 pour avoir le maximum de champ affiché au galva.
NOTA: (C1, ajustage GROS), (L1, ajustage FIN).
Pour effectuer les réglages, prendre une fréquence non utilisée.

Source: Radioblc.org

Article ajouté sur Zonetronik.com avec l’autorisation de notre partenaire Radioblc.org
