Réaliser un ampèremètre numérique

1 Star2 Stars3 Stars4 Stars5 Stars (4 votes, moyenne: 4,75 sur5)
Loading...
2 979 vues

C’est un montage d’un ampèremètre numérique construit a base de deux circuits intégrés. Un convertisseur analogique-numérique (CA3162) et un décodeur à sept segments (CA3161).

Le circuit est alimenté sous une tension de 5 volts.
La résistance R2 47k sert à mettre l’affichage à 0.

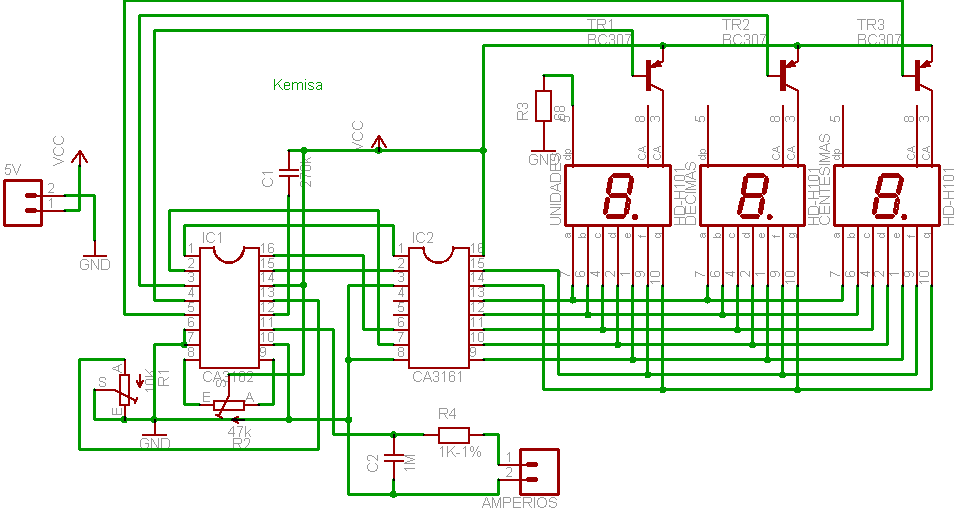

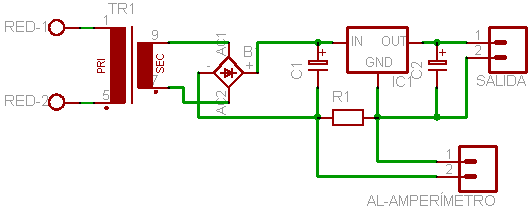

Schéma

an1

an2a

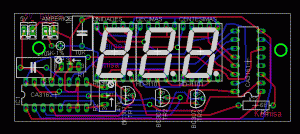

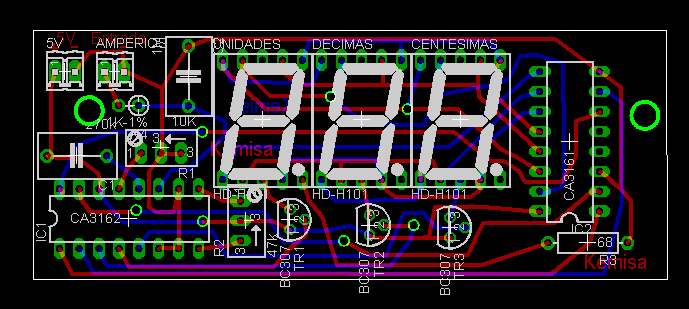

Implantation des composants

an3a

Source: kemisa.es | CC
