Les bonnes pratiques pour un serrage optimal des conducteurs sur une borne à vis
L’installation électrique requiert des techniques précises et des normes de sécurité rigoureuses pour garantir un fonctionnement efficace et sécurisé. L’un des aspects essentiels de cette installation est le serrage des conducteurs sur les bornes à vis. Un serrage inadéquat peut entraîner des problèmes tels que des surchauffes, des courts-circuits, et des pannes électriques. Cet article se penche sur les meilleures pratiques pour obtenir un serrage optimal des conducteurs sur une borne à vis, en mettant l’accent sur la limitation à un maximum de deux fils et sur l’utilisation de fils de section équivalente.
Pourquoi le serrage correct des conducteurs est important
Sécurité
Le serrage correct des conducteurs assure une connexion solide et stable. Une connexion lâche peut provoquer des étincelles, des arcs électriques, et même des incendies. Les bornes à vis sont couramment utilisées dans les boîtiers de distribution, les prises et les interrupteurs. Assurer un bon serrage dans ces composants critiques est donc vital pour la sécurité domestique et industrielle.
Performance électrique
Un bon contact entre les conducteurs et la borne à vis minimise la résistance électrique, réduisant ainsi les pertes d’énergie et assurant une performance optimale des appareils électriques connectés. Une mauvaise connexion peut entraîner une chute de tension, affectant le fonctionnement des équipements sensibles.
Limitation à deux fils par borne
Raisons techniques
La limitation à un maximum de deux fils par borne est essentielle pour garantir une bonne répartition des forces de serrage. Ajouter plus de deux fils peut provoquer un mauvais contact entre les conducteurs et la borne, ce qui peut conduire à des connexions lâches ou instables. Cette instabilité peut entraîner des problèmes électriques et des risques de sécurité.
Normes et réglementations
Les normes électriques, telles que la NF C 15-100 en France, recommandent ou imposent souvent cette limitation pour des raisons de sécurité et de performance. Respecter ces normes est non seulement une bonne pratique, mais aussi une obligation légale pour les électriciens professionnels.

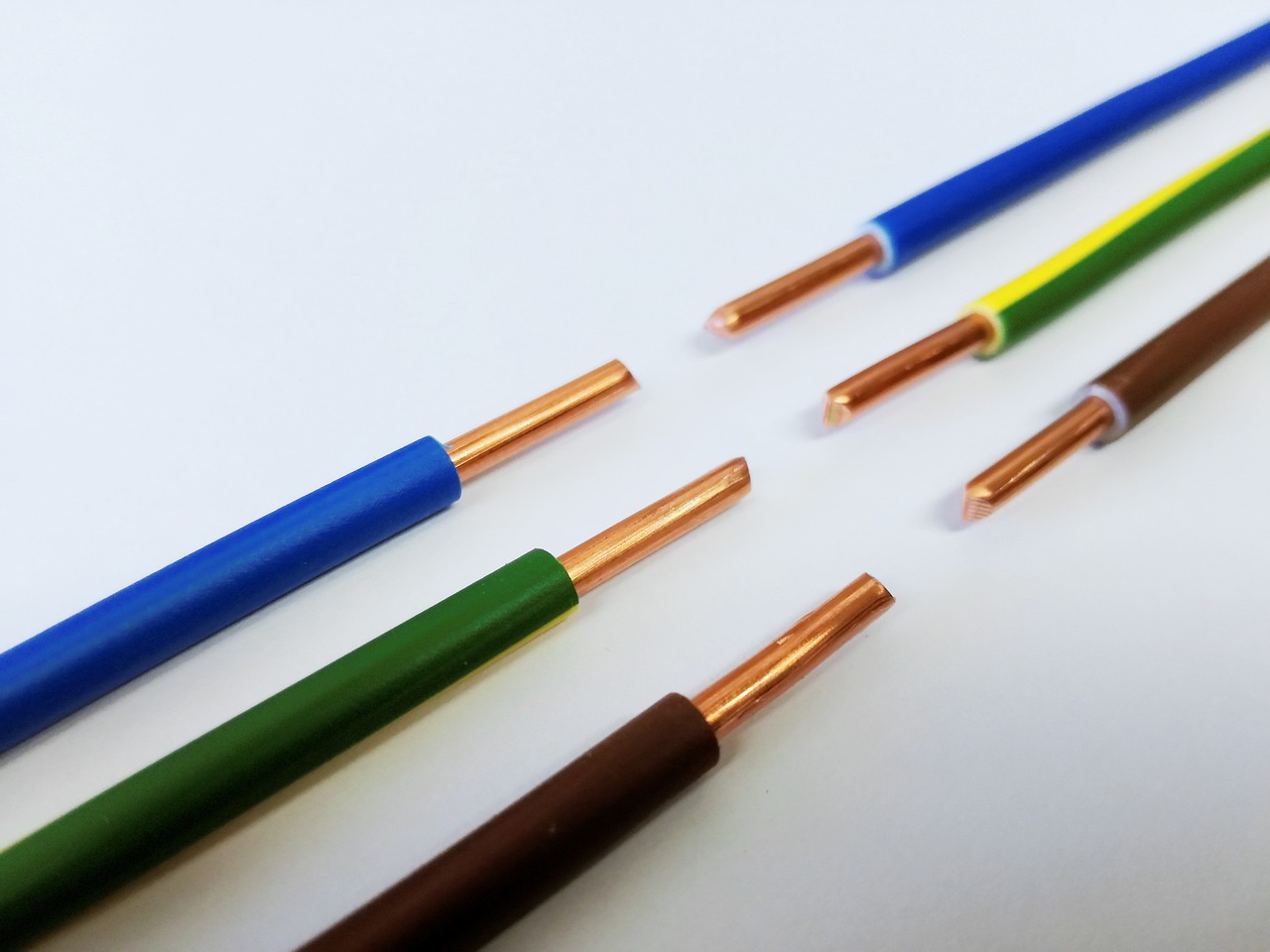

Utilisation de fils de section équivalente
Importance de la section des fils
Les fils de section équivalente assurent une répartition uniforme des courants électriques et une force de serrage équilibrée. Des fils de sections différentes peuvent créer des points de contact inégaux, entraînant une résistance accrue à certains points de la connexion. Cela peut provoquer des surchauffes et des détériorations des matériaux isolants des fils.
Choix des sections de fils
Il est crucial de choisir des fils de la même section pour chaque connexion à une borne à vis. Les sections des fils sont généralement indiquées en millimètres carrés (mm²). Par exemple, pour une borne conçue pour des fils de 2,5 mm², il est impératif d’utiliser uniquement des fils de cette section pour garantir un serrage optimal.
Procédure de serrage correcte
Préparation des fils
Avant de serrer les conducteurs sur une borne à vis, il est important de bien préparer les fils. Dénuder la longueur appropriée de gaine isolante sans endommager les brins conducteurs. Les fils doivent être torsadés pour éviter l’effilochage.
Serrage des vis
Placer les conducteurs sous la vis de serrage de manière à ce qu’ils soient bien alignés et en contact direct avec la surface de la borne. Utiliser un tournevis approprié pour serrer la vis avec une force adéquate. Il est recommandé d’utiliser un tournevis dynamométrique pour appliquer la force de serrage prescrite par le fabricant de la borne.

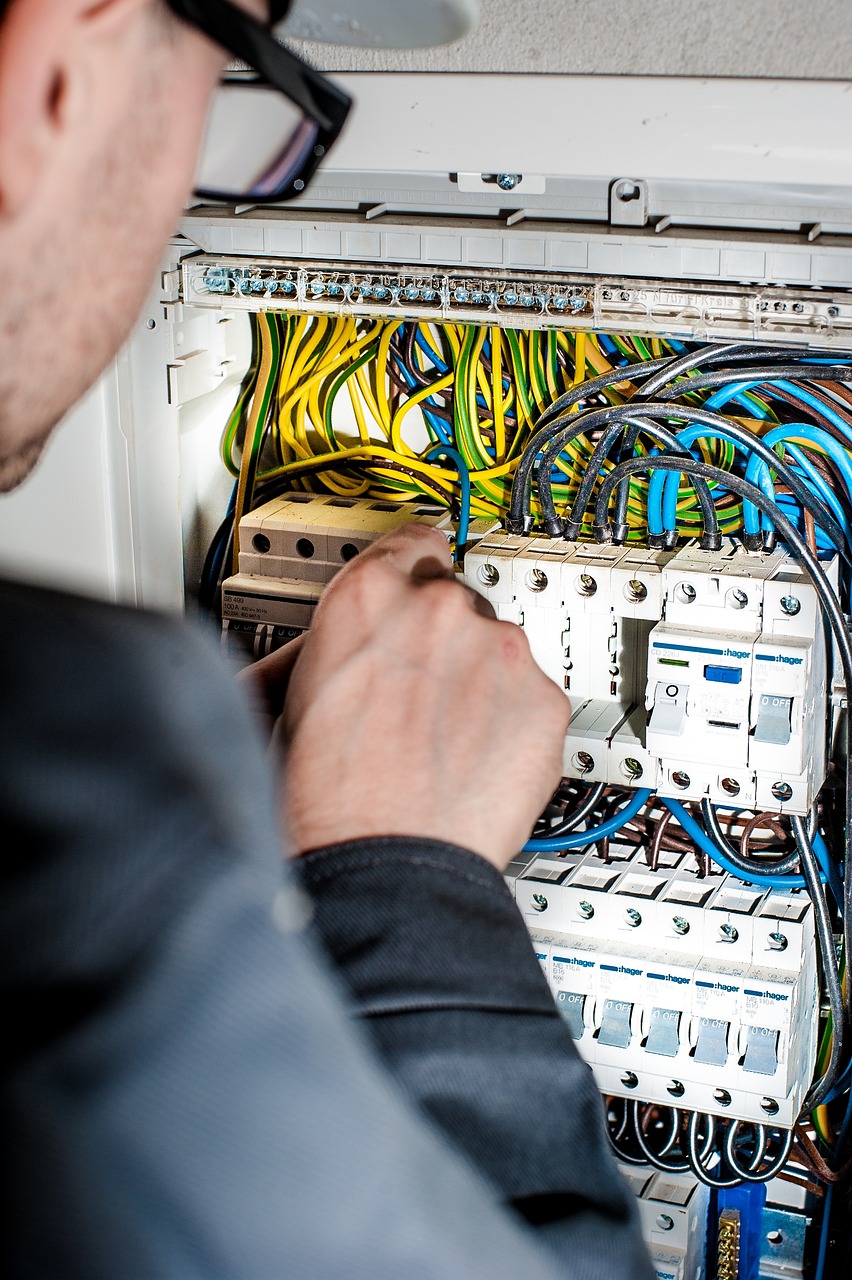

Vérification de la connexion
Après avoir serré les conducteurs, il est important de vérifier la solidité de la connexion. Tirer doucement sur les fils pour s’assurer qu’ils sont bien fixés. Une inspection visuelle peut aussi aider à vérifier qu’aucun brin de fil n’est endommagé ou mal positionné.
Conclusion
Un serrage correct des conducteurs sur une borne à vis est une étape cruciale dans toute installation électrique. Respecter les recommandations de ne connecter qu’un maximum de deux fils de section équivalente par borne est essentiel pour garantir la sécurité et la performance des installations. En suivant les procédures de serrage adéquates et en respectant les normes en vigueur, on peut éviter de nombreux problèmes électriques et assurer une longévité accrue aux équipements électriques.
