Des connexions sans fil simplifiées

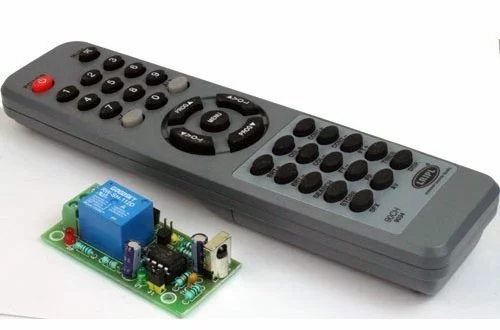

Dans l’univers dynamique des technologies de communication, les dispositifs électroniques jouent un rôle essentiel dans la création de connexions et de contrôles sans fil. Un exemple éloquent de cette ingéniosité technologique est le récepteur à canal unique pour télécommande infrarouge, un assemblage simple mais puissant qui repose sur une combinaison judicieuse de composants électroniques. Ce montage astucieux tire parti de deux circuits intégrés de pointe, à savoir le microcontrôleur PIC12F683 développé par Microchip et le récepteur infrarouge TSOP1738. C’est grâce à cette alliance harmonieuse que ce récepteur acquiert ses capacités exceptionnelles.
La puissance du décodage précis
Le cœur battant de ce récepteur est le microcontrôleur PIC12F683 de Microchip, qui orchestre les opérations de décodage et de traitement des données. En collaboration avec le récepteur infrarouge TSOP1738, ce microcontrôleur parvient à décrypter les données série RC5 émises par le TSOP1738. Ce processus critique de décodage est au cœur de la fonctionnalité de ce récepteur, car il permet de vérifier l’authenticité et la validité des informations reçues. Lorsque ces données sont jugées valides, le microcontrôleur agit en tant que maître d’orchestre et génère une tension de sortie appropriée, ouvrant la voie à une multitude d’applications pratiques.
Une vue clairvoyante grâce aux LED
La carte du récepteur à canal unique pour télécommande infrarouge est équipée de trois LED, chacune ayant une signification spécifique. La première LED, l’indicateur d’alimentation, offre un aperçu visuel instantané de l’état d’alimentation du dispositif. La deuxième LED, dédiée à la transmission valide, assure une confirmation visuelle lorsque les données reçues sont validées avec succès. Enfin, la troisième LED est réservée au signal de sortie, permettant aux utilisateurs de visualiser la réponse ou l’action engendrée par le dispositif suite à la réception d’une commande infrarouge. Ces LED sont non seulement des composants visuels utiles, mais elles confèrent également une dimension esthétique à l’appareil, renforçant ainsi son attrait.
Une intégration parfaite pour une utilisation facilitée
La conception minutieuse de ce récepteur lui confère une compatibilité exclusive avec le commutateur numéro 1 de la télécommande RC5. Cette intégration soigneusement orchestrée garantit une interopérabilité sans faille avec cet élément spécifique de la télécommande, offrant ainsi une expérience utilisateur harmonieuse et transparente. Les caractéristiques techniques de ce dispositif sont également impressionnantes. Fonctionnant avec une alimentation recommandée de 7 à 12 volts en courant continu, il affiche une consommation de courant modérée de 30 milliampères, ce qui en fait un choix économe en énergie. Un cavalier intégré permet la sélection aisée entre les modes d’opération momentanée et de verrouillage, offrant une flexibilité d’utilisation.
Stabilité et fiabilité intégrées
La présence d’une LED d’alimentation et d’une sortie ON/OFF intégrée facilite la surveillance et le contrôle du dispositif, tandis que la LED de transmission valide ajoute un niveau supplémentaire de confiance dans les opérations effectuées. Un régulateur 5V ajoute une stabilité précieuse à l’ensemble du dispositif, garantissant que les tensions requises sont maintenues de manière constante, contribuant ainsi à la fiabilité et à la durabilité de l’appareil. Enfin, les dimensions compactes du PCB, mesurant 59,06 mm sur 29,53 mm, font de ce récepteur un choix pratique et adaptable pour diverses applications. Que ce soit pour des systèmes de divertissement à domicile, des solutions de domotique ou d’autres contextes nécessitant un contrôle à distance fiable, ce récepteur à canal unique pour télécommande infrarouge se positionne comme un compagnon technologique polyvalent et efficace.

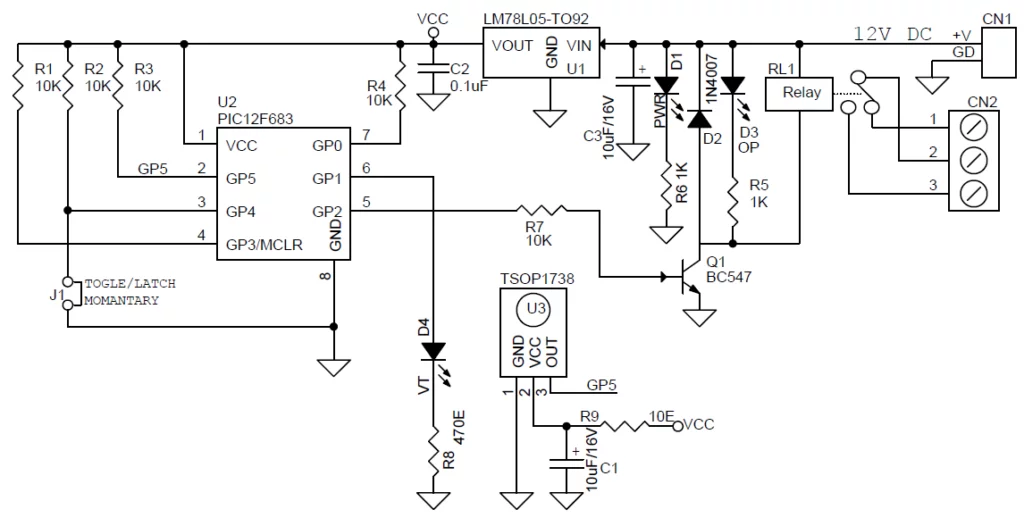

Schéma

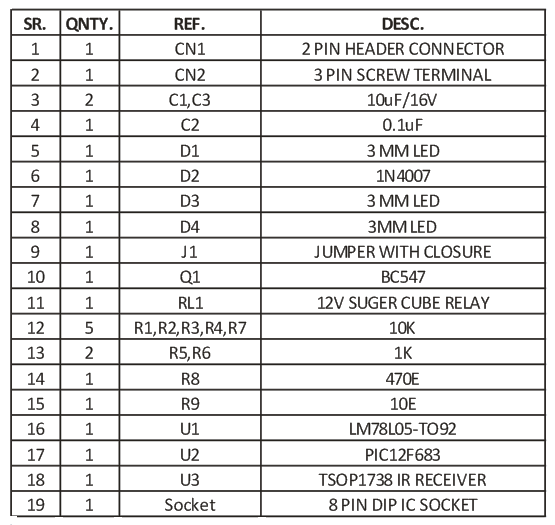

Liste des composants

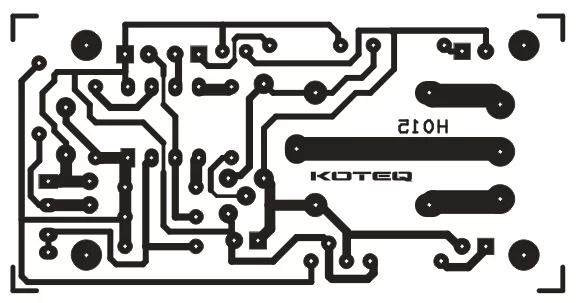

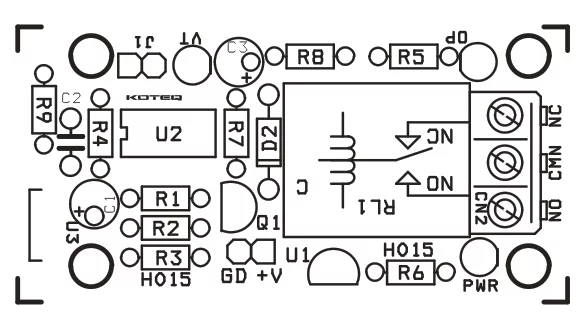

PCB
En conclusion
En combinant des éléments tels que le microcontrôleur de pointe, le récepteur infrarouge et les LED intuitives, ce récepteur mono-canal apporte une solution élégante aux besoins de contrôle à distance. Que ce soit pour les amateurs de technologie ou les experts en électronique, cette innovation incarne le potentiel de simplification et d’efficacité offert par les avancées constantes dans le domaine de l’électronique. Offrant des fonctionnalités de décodage précis, des indicateurs visuels clairs et une intégration fluide, ce récepteur à canal unique s’affirme comme un outil indispensable pour les applications modernes exigeant une communication sans fil et un contrôle à distance sophistiqués.
Source : electronics-lab.com (CC BY-SA 4.0)
