Module d’interface RS232 – MAX232

0
(0)

Le montage décrit ci-dessus offre une solution pratique et facile pour connecter et convertir l’entrée/sortie de votre microcontrôleur avec le port série de l’ordinateur. Il est conçu autour du circuit intégré MAX232, qui joue le rôle de décalage de niveau (tension) entre 5V et 12V CC, permettant ainsi une communication efficace entre les deux dispositifs.

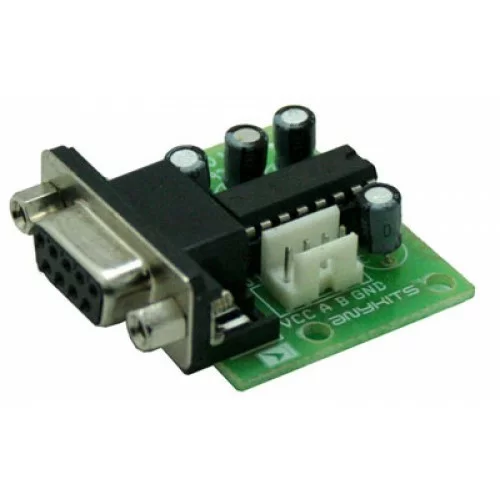

Pour faciliter la connexion, un connecteur «D» femelle à 9 broches est intégré au PCB, établissant une liaison avec le câble du port série. De plus, le connecteur J1 sert à connecter l’appareil hôte, permettant ainsi le transfert d’alimentation et des signaux d’entrée/sortie série.

Concernant les fonctionnalités spécifiques, les broches A et B jouent un rôle important. La broche A est destinée à fournir les données de l’ordinateur à l’hôte (RXD), tandis que la broche B permet l’envoi de données de l’hôte à l’ordinateur (TXD). Cela garantit une communication bidirectionnelle fluide entre les deux appareils.

Les caractéristiques de ce montage sont tout aussi impressionnantes. L’alimentation requise est une simple source de 5V DC à 50mA, ce qui le rend économe en énergie. Grâce au CI de décalage de niveau basé sur le MAX232, les niveaux de tension sont parfaitement adaptés pour une communication optimale.

La conception du circuit est à la fois simple et directe, facilitant l’utilisation même pour ceux qui ne sont pas des experts en électronique. La connexion à l’interface HOST se fait aisément via le connecteur Relimate/ Header, ce qui simplifie grandement l’installation.

En termes de montage physique, le PCB est doté de quatre trous de montage, chacun mesurant 3,2 mm, permettant une fixation solide et sécurisée.

Enfin, les dimensions compactes du circuit imprimé, soit 40 mm x 33 mm, le rendent idéal pour les projets où l’espace est une considération importante.

En résumé, ce montage est une solution efficace, pratique et abordable pour connecter et convertir les signaux de votre microcontrôleur au port série de votre ordinateur. Avec ses caractéristiques bien pensées et sa conception simple, il offre une expérience de communication bidirectionnelle fluide tout en étant facile à installer. Que ce soit pour des projets personnels ou professionnels, ce montage basé sur le MAX232 répondra certainement à vos besoins en matière de communication série.

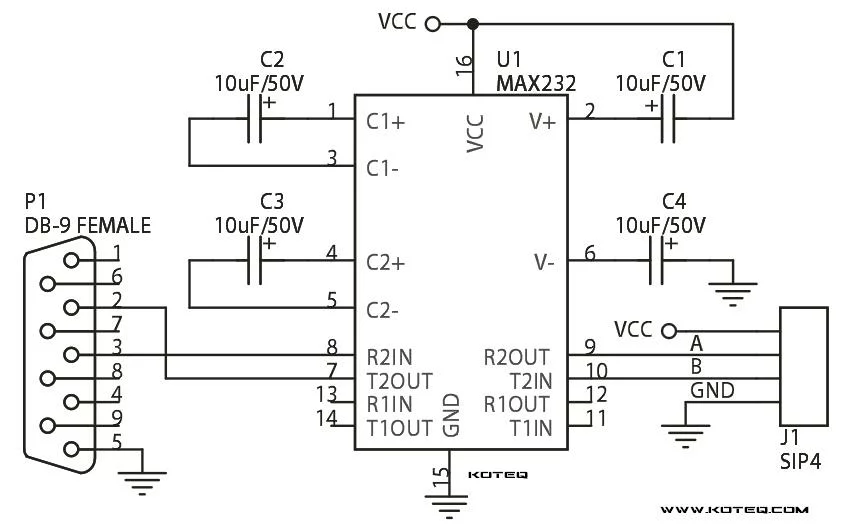

Schéma



MAX232-Interface-Module

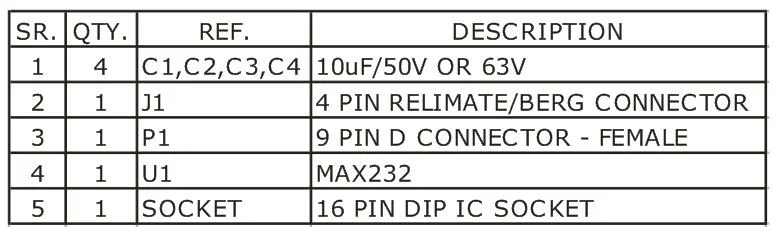

Liste des composants électroniques



composants-electroniques

PCB

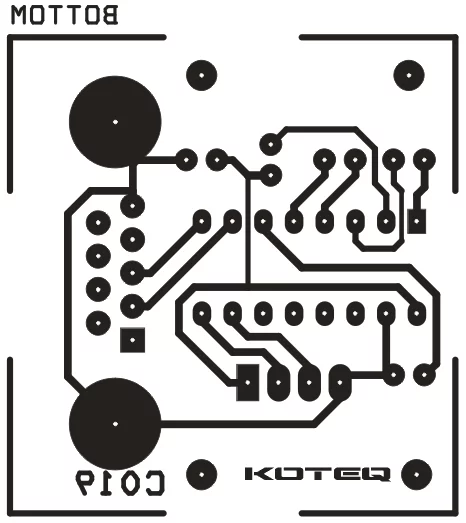

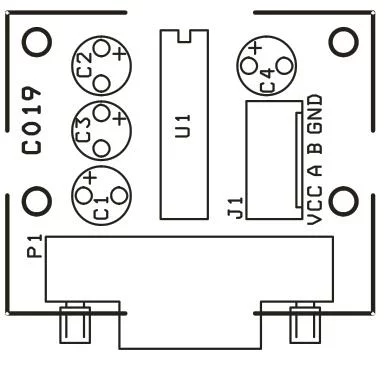

RS232_Module_BottomRS232_Module_TOP



Source : electronics-lab.com (CC BY-SA 4.0)
