Circuit d’éclairage commandé par télérupteur

0
(0)

Le télérupteur est un dispositif électrique essentiel pour commander un circuit d’éclairage à partir de plusieurs endroits. Imaginez que vous souhaitez contrôler un circuit d’éclairage pour un couloir ou une pièce depuis plus de deux emplacements distincts, eh bien, c’est là que le télérupteur entre en jeu. Grâce à ce dispositif ingénieux, il est possible d’installer des boutons poussoirs dans chacun de ces endroits de commande.

Pour réaliser ce montage, plusieurs composants électriques sont indispensables, tels qu’une lampe économique de 220V/20W équipée d’une douille E27 en plastique pour assurer l’efficacité énergétique tout en illuminant parfaitement les espaces. En outre, il faudra se procurer trois boutons poussoirs apparents en plastique, chacun équipé d’accessoires de fixation pour les rendre fonctionnels et accessibles depuis les emplacements choisis.

Le cœur du dispositif réside dans le télérupteur Hager EPN510, qui est lui aussi muni d’accessoires de fixation pour une installation aisée. Ce télérupteur se chargera de gérer intelligemment le circuit d’éclairage en réponse aux commandes provenant des différents boutons poussoirs disséminés dans les lieux de contrôle.

Pour assurer la sécurité électrique du montage, l’utilisation d’un disjoncteur bipolaire de 220V/10A avec ses accessoires de fixation est impérative. Ce disjoncteur est un élément crucial qui protégera l’ensemble du circuit contre les surcharges électriques et garantira une utilisation fiable et durable du dispositif.

En associant tous ces composants de manière adéquate, vous obtiendrez un système de commande d’éclairage pratique, sûr et flexible, vous permettant d’allumer ou d’éteindre les lumières depuis divers points de votre couloir ou local. Que ce soit pour des raisons de commodité, de sécurité ou de confort, le télérupteur et ses éléments constitutifs s’avèrent être des solutions incontournables pour répondre à vos besoins d’éclairage multi-emplacements.

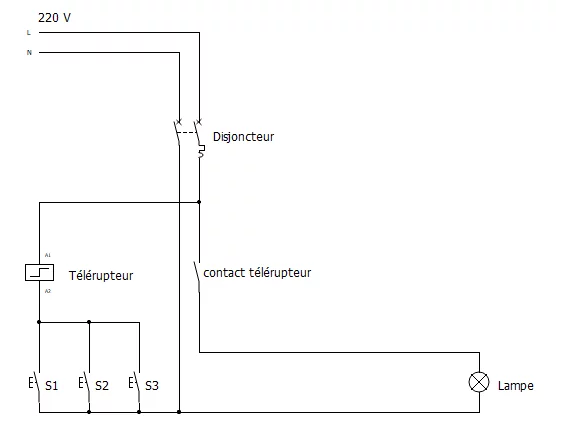

Schéma d’éclairage commandé par télérupteur



schéma télérupteur
