Construire un ampèremètre numérique

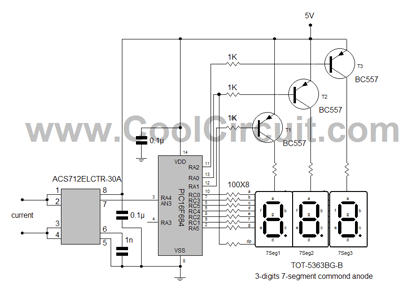

La mesure du courant électrique est une opération fondamentale en électronique, aussi bien pour le diagnostic que pour la conception de circuits. Le schéma d’ampèremètre numérique présenté permet de mesurer avec précision un courant continu circulant dans une charge. Contrairement aux ampèremètres analogiques à aiguille, la version numérique offre une lecture directe, stable et facilement interprétable. Ce type de montage est très utilisé dans les alimentations de laboratoire, les projets pédagogiques et les systèmes embarqués nécessitant un suivi précis de la consommation électrique.
Principe général de fonctionnement de l’ampèremètre numérique
Le fonctionnement de ce schéma repose sur la conversion d’un courant électrique en une tension proportionnelle, puis sur l’affichage de cette tension sous forme numérique. Le courant à mesurer traverse une résistance de faible valeur appelée résistance shunt. La chute de tension générée aux bornes de cette résistance est directement liée au courant selon la loi d’Ohm. Cette tension, généralement très faible, est ensuite amplifiée afin d’être exploitée par le circuit de mesure et d’affichage. L’ensemble du montage est conçu pour perturber le moins possible le circuit mesuré.
Rôle de la résistance shunt
La résistance shunt est un élément clé du schéma. Sa valeur est choisie très faible afin de limiter les pertes de puissance et la chute de tension dans le circuit principal. Une valeur typique peut être de 0,1 ohm ou 0,01 ohm selon le courant maximal à mesurer. Par exemple, avec une résistance shunt de 0,1 ohm, un courant de 5 ampères génère une chute de tension de 0,5 volt. Cette tension est suffisante pour être mesurée tout en restant acceptable pour la plupart des applications électroniques basse tension.
Amplification du signal de mesure
La tension aux bornes de la résistance shunt étant souvent inférieure à un volt, le schéma intègre un amplificateur opérationnel afin d’augmenter ce signal. L’amplificateur est configuré avec un gain précis, déterminé par le rapport de deux résistances. Un gain de 10 permet par exemple de transformer une tension de 0,2 volt en une tension de 2 volts en sortie. Cette amplification améliore la résolution de la mesure et permet une lecture plus précise sur l’afficheur numérique.
Circuit d’affichage numérique
L’affichage numérique est généralement assuré par un module voltmètre numérique ou par un circuit intégré spécialisé. Ce module affiche la tension amplifiée sous forme de chiffres, qui correspondent directement à la valeur du courant mesuré après étalonnage. Dans de nombreux montages, une relation simple est utilisée, par exemple 1 volt affiché correspond à 1 ampère mesuré. Cette correspondance facilite l’interprétation et rend l’appareil intuitif même pour un utilisateur débutant.
Alimentation du montage de mesure
Le schéma d’ampèremètre numérique nécessite une alimentation stable pour garantir la précision des mesures. L’alimentation est souvent comprise entre 5 volts et 12 volts en courant continu. Une tension de 5 volts est très courante car elle est compatible avec de nombreux modules d’affichage numérique. Des condensateurs de filtrage sont intégrés afin de réduire les fluctuations de tension et d’éliminer les parasites susceptibles d’introduire des erreurs de lecture, notamment lorsque le courant mesuré varie rapidement.
Précision et plage de mesure
La précision de l’ampèremètre dépend de plusieurs facteurs, notamment la tolérance de la résistance shunt et la stabilité de l’amplificateur opérationnel. Une résistance shunt avec une tolérance de 1 pour cent permet d’obtenir une précision globale satisfaisante pour la majorité des applications. La plage de mesure peut être adaptée en modifiant la valeur du shunt ou le gain de l’amplificateur. Un même schéma peut ainsi être configuré pour mesurer quelques centaines de milliampères ou plusieurs dizaines d’ampères selon les besoins.
Applications pratiques de l’ampèremètre numérique
Ce schéma d’ampèremètre numérique trouve de nombreuses applications pratiques. Il peut être intégré dans une alimentation réglable afin d’afficher en temps réel le courant consommé par une charge. Il est également très utile dans les projets à base de batteries pour surveiller la consommation et estimer l’autonomie. Dans un contexte pédagogique, ce montage permet de comprendre concrètement la relation entre courant, tension et résistance, tout en se familiarisant avec l’utilisation des amplificateurs opérationnels.
Conclusion sur le schéma d’ampèremètre numérique
Le schéma d’ampèremètre numérique constitue une solution fiable et accessible pour mesurer le courant continu avec précision. Grâce à l’utilisation d’une résistance shunt, d’un amplificateur opérationnel et d’un affichage numérique, ce montage offre une lecture claire et stable. Il s’adapte facilement à différentes plages de courant et répond aussi bien aux besoins des amateurs que des professionnels. Bien réalisé et correctement étalonné, cet ampèremètre devient un outil indispensable dans tout atelier d’électronique.
Pour plus de détails:
http://coolcircuit.com – CC
