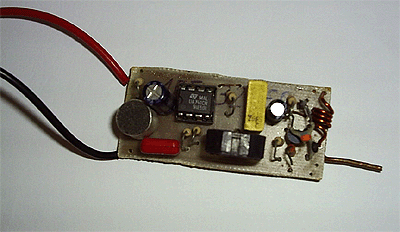

Construire un émetteur fm expérimental

    émetteur fmC’est un simple émetteur FM expérimental, oscille dans la bande FM (réserver a la diffusion des stations de radio entre 88Mhz et 108Mhz) on ne peut plus emmètre sans l’obtention d’une autorisation. Donc il est strictement interdit d’utilisé un émetteur oscillant dans l’intervalle de fréquence indiquer cet émetteur est présenter à titre éducatif.

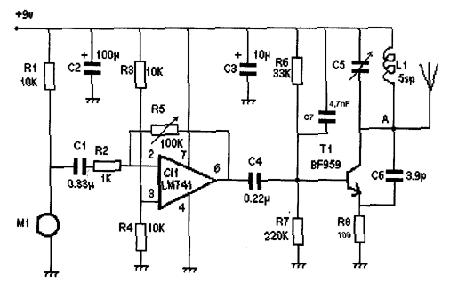

    Schéma:

    émetteur fm2Nomenclature:
    Résistances 1/4w:
    R1:10k R2:1K R3:10K R5:ajustable 100K R6:33K R7:220K R8:100
    Condensateurs:
    C1:0,33mF C2:100mF/16v C3:10mF/16v C4:0,22mF C5:choisir par exemple 15pf (La fréquence est de 102Mhz) C6:3,9pF
    Divers:
    T1:Transistor BF959 CI1:LM741 ou TL071 M1:Micro électret L1:Self 5spires

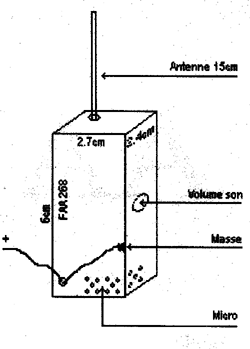

    Coffret:
    Vous pouvez construire un petit coffret métallique pour loger la carte.

    emetteur fm3Implantation des composants:

    emetteur fm4Remarques:
    1)Le condensateur C7 doit être soude à la face cuivre comme indique dans le schéma.
    2)La résistance R7 stabilise la fréquence de l’émetteur.
    3) L’augmentation de tension de l’émetteur fait varie la fréquence en sens décroissant.
    4)L’augmentation de valeur de C6 fait varie la fréquence en sens décroissant.
    5)Une antenne accordée au collecteur du transistor T1 (point A) baisse la fréquence.
    6)On peut remplacer l’amplificateur LM741 par le TL071.
