Mire de télévision

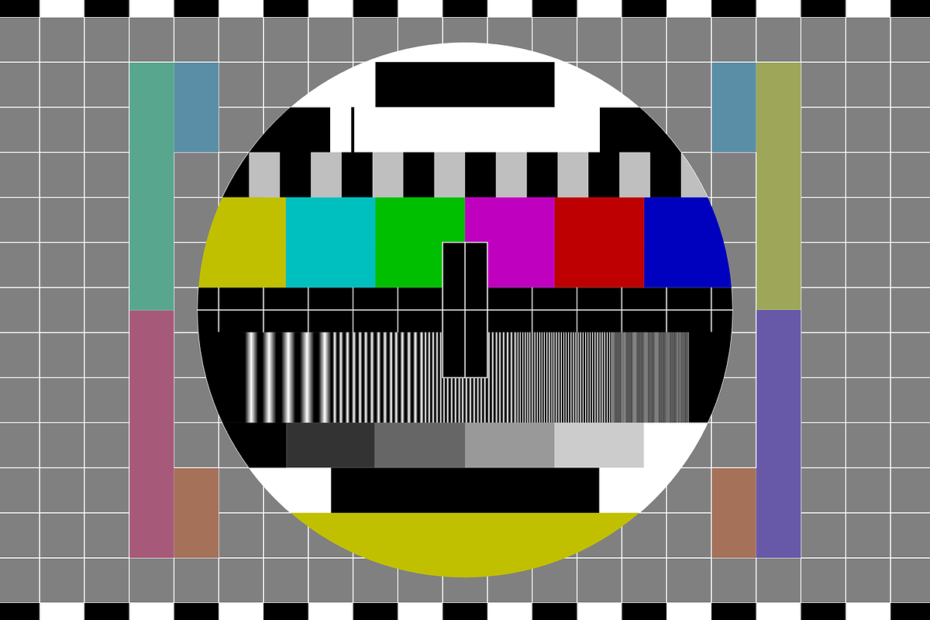

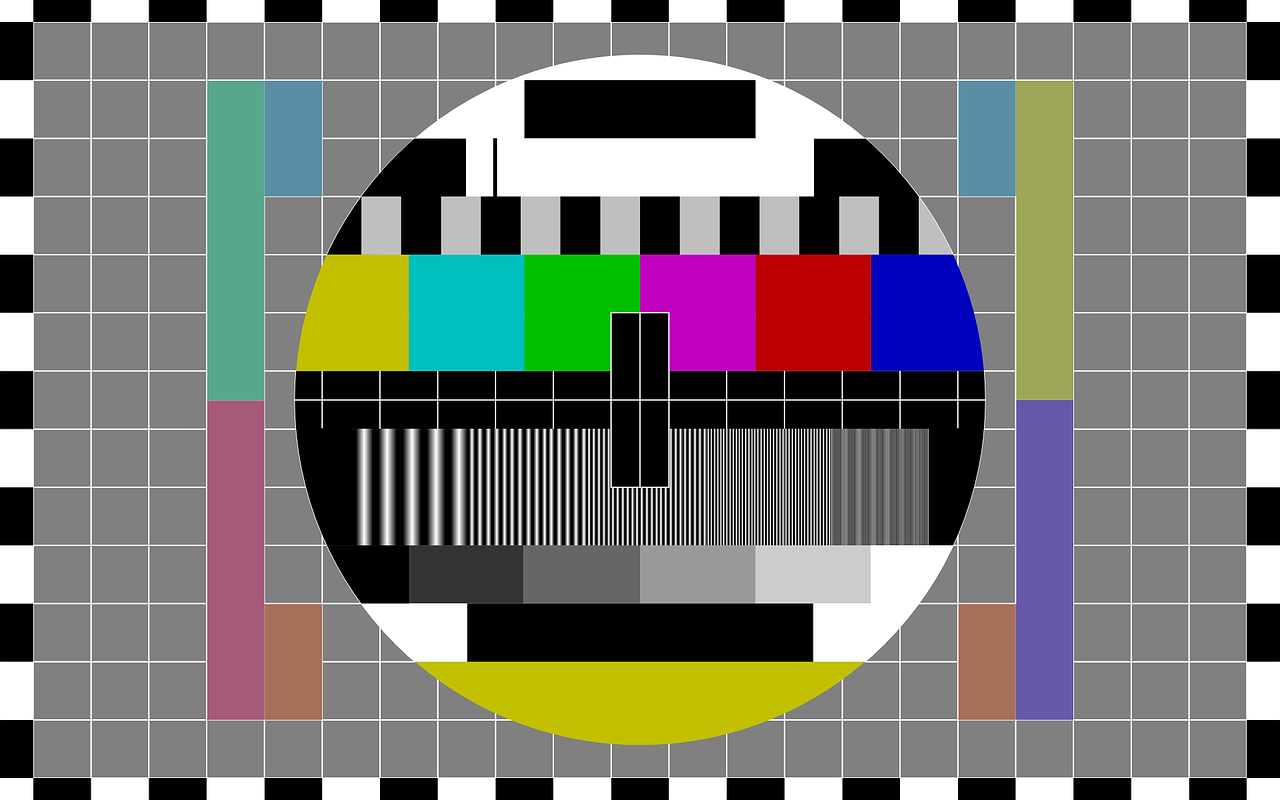

La mire de téléviseur est un motif graphique généré électroniquement, utilisé pour tester, régler et calibrer les écrans de télévision. Elle permet de vérifier la qualité de l’affichage, la géométrie, la linéarité, la saturation des couleurs, la netteté et la stabilité de l’image. Les mires classiques incluent des barres de couleurs (blanc, jaune, cyan, vert, magenta, rouge, bleu, noir), des damiers, des cercles concentriques ou des croix de centrage. En norme PAL (Phase Alternating Line), la mire est diffusée à une fréquence de 50 Hz avec une résolution de 625 lignes par image, tandis qu’en NTSC (National Television System Committee), elle est émise à 60 Hz pour 525 lignes. Le signal vidéo composite standard a une amplitude de 1 V crête-à-crête, dont 0,3 V sont réservés au niveau de synchronisation. La fréquence de la sous-porteuse couleur est de 4,43 MHz en PAL et 3,58 MHz en NTSC. Les générateurs de mires professionnels ou faits maison utilisent souvent un microcontrôleur ou un circuit logique pour produire ces signaux précis. Ces outils sont encore utilisés dans les laboratoires de maintenance, les ateliers de réparation de téléviseurs, ou pour tester des écrans analogiques lors de projets éducatifs ou expérimentaux en électronique.

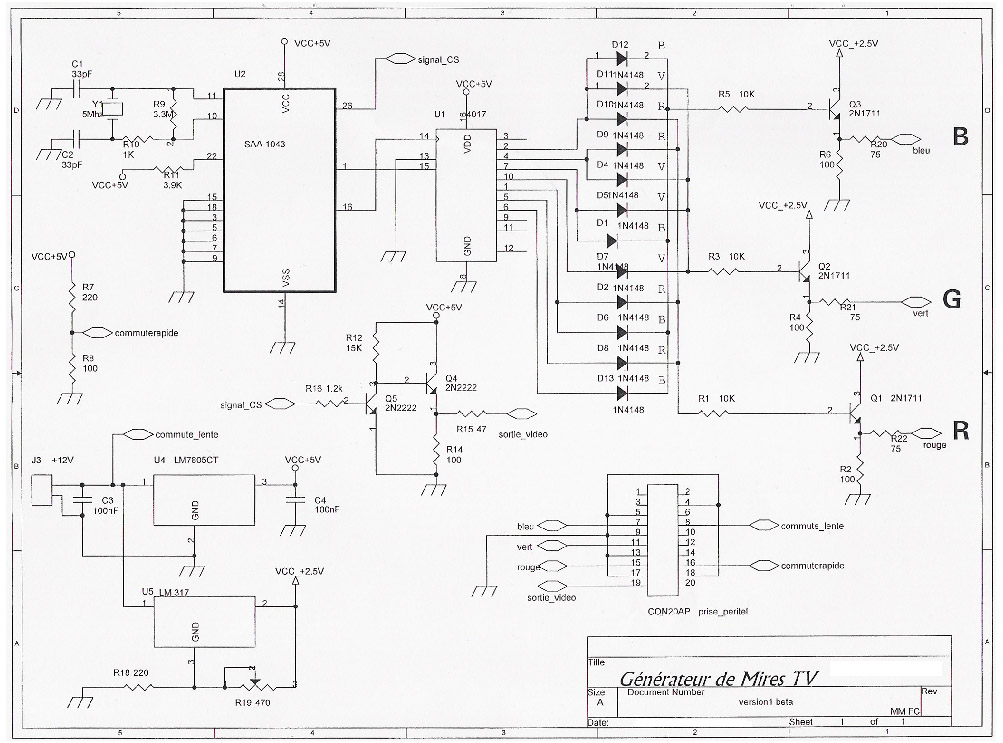

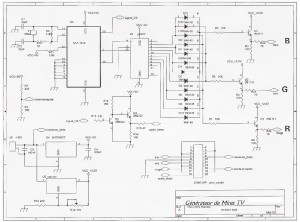

Schéma d’une carte électronique générant une mire de test pour téléviseurs
Source: beugnet.fr | CC
