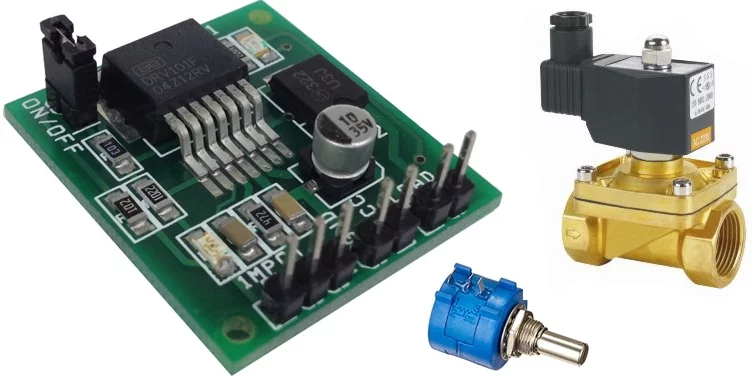

Le module décrit est un dispositif d’une grande utilité, fonctionnant comme un interrupteur d’alimentation, mais avec la particularité d’utiliser une sortie à modulation de largeur d’impulsion (PWM). Sa conception robuste est spécialement optimisée pour piloter des dispositifs électromécaniques tels que des vannes, des solénoïdes, des relais, des actionneurs et des positionneurs. Cependant, il ne se limite pas à cela, car il s’avère également être un choix idéal pour le contrôle d’appareils thermiques comme les radiateurs et les lampes. Grâce à son fonctionnement en PWM, ce module permet d’économiser de l’énergie tout en réduisant l’accumulation de chaleur, contribuant ainsi à améliorer la fiabilité du système.
L’une des caractéristiques intéressantes de ce module est son potentiomètre PWM réglable, qui offre un contrôle précis de la puissance délivrée à la charge. De plus, le temps entre la sortie en courant continu (CC) et la sortie PWM est ajustable de l’extérieur, ce qui apporte une souplesse supplémentaire dans son utilisation. Il est possible de configurer ce dispositif pour fournir une fermeture initiale forte, passant ensuite automatiquement en mode de maintien en douceur pour réaliser des économies d’énergie significatives. Cette polyvalence est appréciable et permet de l’adapter à différentes applications selon les besoins spécifiques.
Le module est doté d’une large gamme d’alimentation, allant de +9V à +60V, ce qui lui confère une grande adaptabilité aux différentes sources d’alimentation électrique. Son oscillateur interne fonctionne à 24 kHz, garantissant une performance efficace et stable dans diverses situations. De plus, l’entrée de commande numérique permet un contrôle précis et réactif du module.
Grâce à son indicateur de courant, il est possible de surveiller facilement la charge en cours d’utilisation, tandis que l’arrêt thermique avec indicateur permet de prévenir toute surchauffe potentielle, ce qui contribue à la sécurité globale du système. Le module intègre également une limite de courant interne, renforçant ainsi sa protection contre les surcharges.
Les applications pour ce module sont variées et couvrent un large éventail de domaines. Il peut être utilisé dans des positionneurs de solénoïdes, des actionneurs, des relais, des contacteurs haute puissance, des clapets d’embrayage/frein, des systèmes de débit de fluide et de gaz, ainsi que pour le contrôle industriel et l’automatisation d’usine. Les manipulateurs de pièces, le traitement photographique, les chauffages électriques, le contrôle de la vitesse du moteur, les projecteurs solénoïdes/bobines et les analyseurs médicaux sont également des applications potentielles pour ce module polyvalent.
En résumé, ce module de contrôle à sortie PWM présente des caractéristiques remarquables, offrant un contrôle précis de la puissance pour différents dispositifs électromécaniques et thermiques. Sa conception robuste, sa gamme d’alimentation étendue et sa polyvalence dans les applications en font un choix prometteur pour les projets nécessitant un contrôle fiable et économe en énergie.

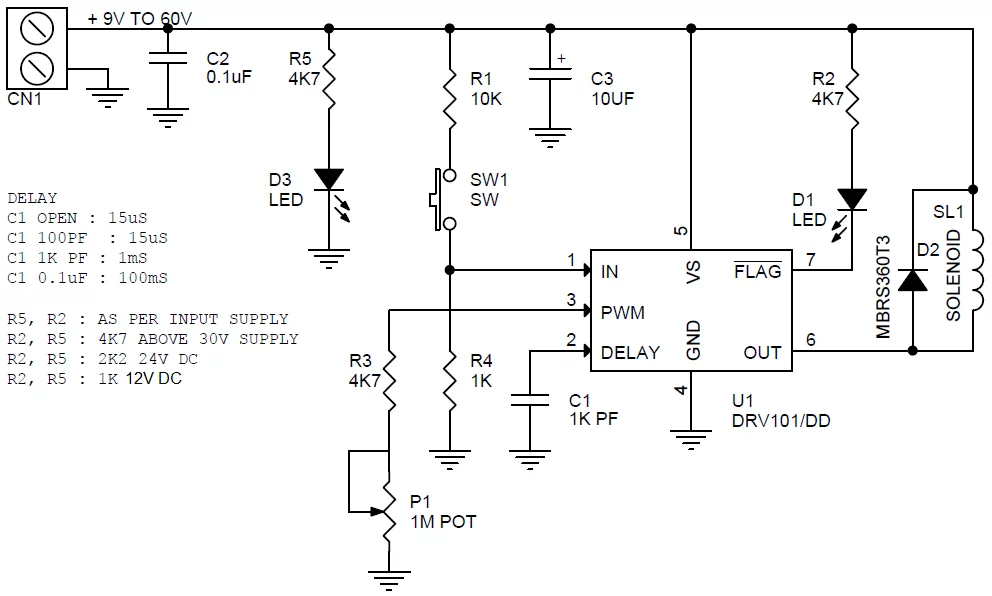

Schéma

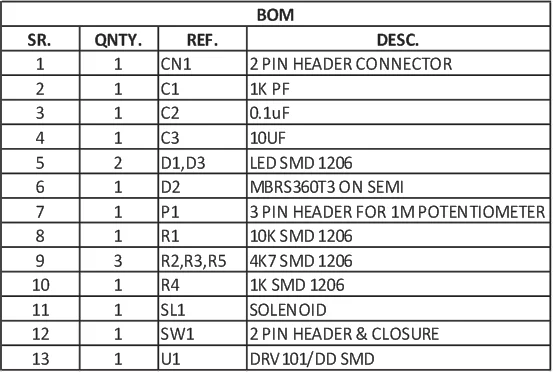

Liste des composants électroniques

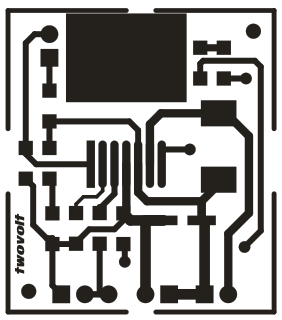

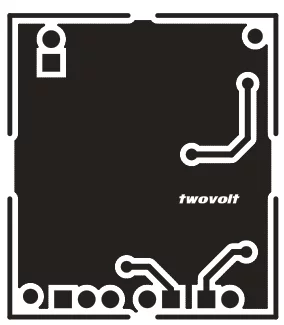

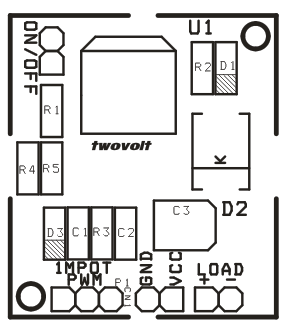

PCB
Source : electronics-lab.com (CC BY-SA 4.0)
