Économiser de l’eau à l’aide d’ un montage électronique de contrôle par IR

4.5
(2)

C’est un montage simple à construire qui vous permet de réduire votre facture d’eau et économiser de l’argent. Ce montage peut être utilisé dans les restaurants et les résidences ou dans n’importe quelle installation pour contrôler l’utilisation de l’eau à l’aide d’une cellule infrarouge.

Prenons un scénario pour comprendre clairement. L’alimentation en eau automatique s’active lorsque vous placez vos mains devant un robinet. Lorsque vous enlevez les mains, l’alimentation en eau s’éteindra.

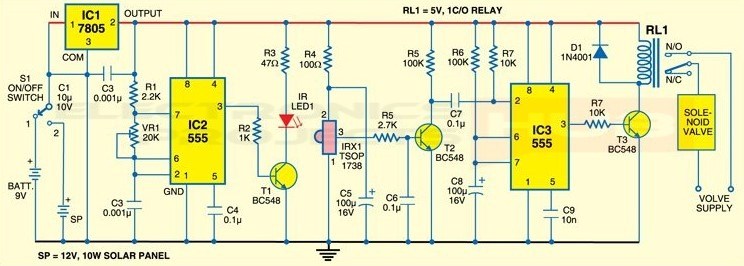

Circuit d’alimentation en eau contrôlé par IR

IC1 7805 régule l’alimentation 9V CC à 5VCC. IC2 est un circuit intégré 555 qui agit comme un oscillateur. IC2 générera l’impulsion numérique avec 38 kHz sur la broche 3. IC2 est configuré en mode multivibrateur Astable. L’impulsion numérique générée est transmise à T1. Lorsque l’impulsion est haute, elle connecte la terre à la DEL IR et lorsque l’impulsion est basse, elle agit comme un circuit ouvert. Ici, T1 agit comme commutateur pour la LED IR.

Le TSOP 1738 est un récepteur IR de 38kHz, il recevra des signaux IR de 38kHz. Lorsque le TSOP 1738 reçoit le signal IR, il commute le T2. Cela conduit à générer une seule impulsion numérique par IC3 configurée en mode Monostable. La période de cette impulsion sera le temps jusqu’à ce que vous receviez un signal IR. L’impulsion générée est transmise au transistor T3. Ici, T3 agit comme un commutateur et connecte la terre au relais RL1 pour l’activer . Lorsque le relais est alimenté il active la vanne électromagnétique et libère de l’eau.

L’émetteur (DEL IR) et le récepteur (TSOP1738) doivent être placés convenablement de façon lorsqu’un utilisateur met ses mains sous le robinet, il coupe le flux infrarouge.

Liste des composants

Circuits intégrés :

IC1 7805
IC2,IC3 555

Transistors :

T1,T2,T3 BC548

Résistances :

R1 2.2K Ohm
R2 1K Ohm
R3 47 Ohm
R4 100 Ohm
R5 2.7K Ohm
R6 100K Ohm
R7 10K Ohm
Résistance variable 20K Ohm

Condensateurs :

C1 10u,10V
C3 0.001u
C4 0.1u
C5,C8 100u,16V
C6,C7 0.1u
C9 10n

Divers :

IR LED
TSOP 1738
Relais 5V
Électrovanne
Interrupteur
Batterie
Diode 1N4001

Source: electronicsprojectshub.com / CC BY 4.0
