Ce montage a été conçu pour empêcher le bruit désagréable qui se produit dans les haut-parleurs au moment où l’amplificateur reçoit son alimentation. Ce bruit provient généralement des circuits internes de l’amplificateur qui ne sont pas encore stabilisés lorsque les haut-parleurs sont déjà connectés. Le dispositif présenté évite ce problème en retardant volontairement la connexion du signal audio grâce à un relais commandé par un temporisateur.

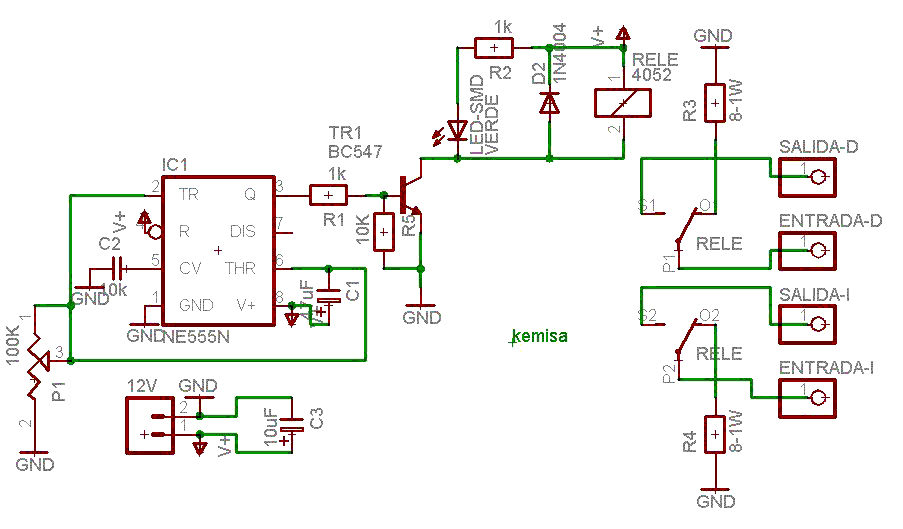

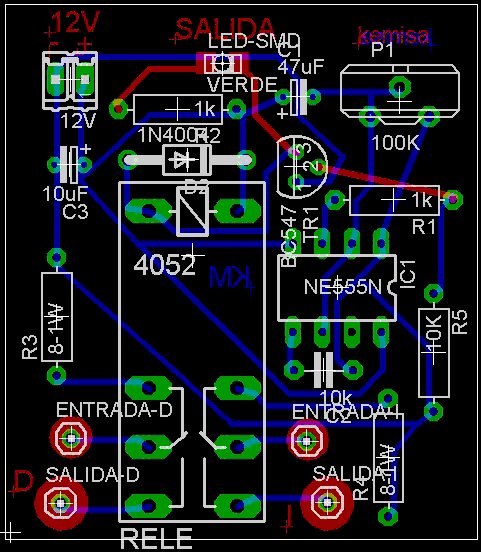

Le circuit utilise le célèbre NE555 en configuration monostable. Dès que la tension d’alimentation de douze volts est appliquée, le condensateur C2 envoie une impulsion à la broche de déclenchement du NE555. Cela démarre une temporisation dont la durée dépend du potentiomètre P1 et du condensateur C1. Avec les valeurs indiquées dans le schéma, la temporisation peut aller d’une fraction de seconde à environ cinq secondes. Si le condensateur C1 est remplacé par une valeur plus élevée, la temporisation peut facilement dépasser dix secondes, ce qui permet d’adapter le délai à n’importe quel type d’amplificateur.
Pendant toute la durée de la temporisation, la sortie du NE555 reste au niveau bas et empêche l’activation du relais. Lorsque le temps prédéfini est écoulé, la sortie passe au niveau haut et alimente la base du transistor BC547 à travers la résistance R1. Le transistor entre alors en conduction et permet le passage du courant dans la bobine du relais. La diode D2, placée en parallèle de la bobine, protège le transistor contre les tensions de retour générées lorsque le relais change d’état. Une diode de ce type est indispensable pour éviter toute détérioration du transistor et allonger considérablement la durée de vie du montage. Une LED verte accompagnée de la résistance R2 s’allume en même temps que le relais, ce qui offre une indication visuelle immédiate de l’activation de la sortie.
Lorsque le relais est activé, il relie les bornes d’entrée audio aux bornes de sortie qui vont directement vers les haut-parleurs. Avant cela, les haut-parleurs sont complètement isolés du signal, ce qui les protège efficacement des variations transitoires qui apparaissent au démarrage de l’amplificateur. Les deux relais présents sur le schéma gèrent séparément le canal droit et le canal gauche. Les résistances R3 et R4 assurent la stabilité des états logiques lorsque les relais ne sont pas encore commutés.
L’alimentation du montage est confiée à une source de douze volts stabilisée. Le condensateur C3 améliore cette stabilité en filtrant les variations rapides qui pourraient se produire lors de l’excitation de la bobine du relais. L’ensemble du circuit reste très simple à construire, économique et fiable. Il peut être intégré dans presque tous les amplificateurs, qu’ils soient destinés à un usage domestique, automobile ou de sonorisation.
Ce dispositif constitue ainsi une solution efficace pour protéger les haut-parleurs contre les chocs électriques de mise sous tension tout en donnant à l’amplificateur le temps nécessaire pour atteindre un fonctionnement stable. Il assure une utilisation plus confortable de l’équipement audio et contribue à prolonger la durée de vie des haut-parleurs en évitant des déplacements brusques de leur membrane.
