LM4910 amplificateur pour casque stéréo

Partagez cet article / informez vos amis
4
(3)

LM9410LM4910 est un amplificateur stéréo de faible distorsion (moins de 1%) principalement destinés aux applications de casque stéréo. Le circuit peut être exploité à partir de 3,3 V et peut fournir une puissance de sortie 0.35mW avec une charge de 32 ohms.

Le LM9410 est conçu de telle sorte qu’il n’a pas besoin de condensateurs de couplage. Le circuit est disponible uniquement dans un boitier CMS donc il faut bien faire attention au moment du soudage. Il faut savoir aussi que le circuit peut être alimenté par une tension contenue 2,2 V à 5V il ne faut jamais dépasser 6V car vous risquer de détruire le circuit.

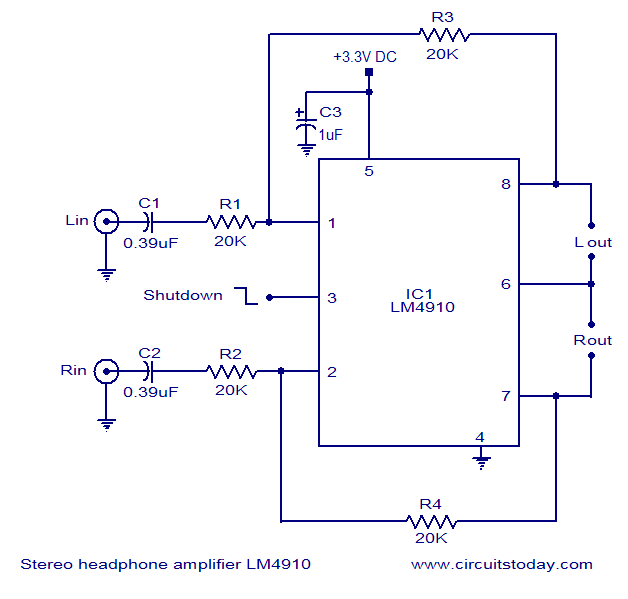

Schéma de l’amplificateur a base de LM4910

schema-amplificateur-LM4910

Pour plus de détails:
http://www.circuitstoday.com/stereo-headphone-amplifier – CC



Notez cet article de 1 à 5 étoiles

Cliquez sur une étoile pour noter !

Note moyenne 4 / 5. Nombre de votes : 3
