Un mini Orgue a base de NE555

3.7
(3)

L’orgue électronique est un montage classique d’électronique audio permettant de produire plusieurs notes musicales à partir de composants simples. Ce type de réalisation est très apprécié dans les projets éducatifs, car il relie directement la théorie des oscillateurs électroniques à une application concrète et audible. À partir d’une alimentation basse tension, généralement comprise entre 6 volts et 12 volts, le circuit génère des signaux périodiques dont la fréquence correspond aux différentes notes de la gamme musicale. Chaque touche actionnée par l’utilisateur provoque la sélection d’un réseau de composants qui impose une fréquence spécifique, transformée ensuite en son par un haut parleur.

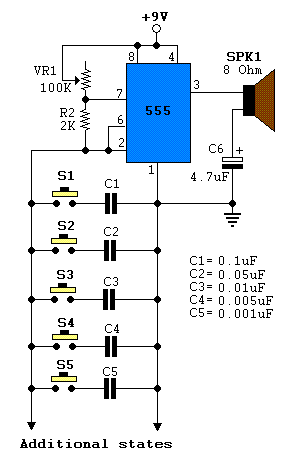

Description du schéma de l’orgue électronique

Le schéma de cet orgue électronique repose sur un principe fondamental de l’électronique analogique, celui de l’oscillation contrôlée par des réseaux résistance et condensateur. Le cœur du circuit est constitué d’un oscillateur astable qui peut être réalisé à l’aide d’un circuit intégré temporisateur ou d’un montage équivalent à transistors. L’alimentation fournit une tension stable, souvent autour de 9 volts, adaptée au fonctionnement du circuit tout en restant sans danger pour un usage pédagogique.

Les touches du clavier sont reliées à différentes résistances ou condensateurs, ou à des combinaisons précises de ces deux éléments. Lorsqu’une touche est pressée, elle modifie les constantes de temps du circuit oscillant. Cette modification entraîne un changement immédiat de la fréquence du signal généré. Le signal électrique obtenu est ensuite envoyé vers un étage de sortie audio, souvent très simple, qui alimente directement un haut parleur de 8 ohms.

schema-orgue

Principe de fonctionnement et génération des notes musicales

Le fonctionnement de l’orgue électronique est basé sur la relation directe entre la fréquence d’oscillation et la valeur des composants passifs utilisés. Dans un oscillateur astable classique, la fréquence dépend de la vitesse de charge et de décharge d’un condensateur à travers une résistance. Plus la résistance ou la capacité est élevée, plus la période du signal est longue et plus la note produite est grave. À l’inverse, des valeurs plus faibles produisent des fréquences plus élevées correspondant à des notes aiguës.

Dans une gamme musicale simple, les fréquences sont bien définies. Par exemple, la note Do du milieu du clavier correspond à une fréquence proche de 262 hertz, le Ré est autour de 294 hertz et le Mi se situe aux environs de 330 hertz. En choisissant soigneusement les valeurs des résistances et des condensateurs, il est possible de reproduire ces fréquences avec une précision suffisante pour un orgue électronique de loisir. Le signal obtenu est généralement une onde carrée, caractéristique des oscillateurs simples, qui reste parfaitement audible même sans filtrage complexe.

Rôle du haut parleur et de l’étage de sortie

Le haut parleur joue un rôle essentiel dans la conversion du signal électrique en onde sonore. Dans ce type de montage, un haut parleur de 8 ohms est souvent utilisé, car il est compatible avec la majorité des petits circuits audio. Le signal issu de l’oscillateur est parfois couplé au haut parleur par un condensateur électrolytique dont la valeur typique peut être de 10 microfarads à 100 microfarads. Ce condensateur empêche le passage du courant continu et protège ainsi la bobine du haut parleur.

La puissance délivrée reste volontairement limitée, avec des courants de sortie généralement inférieurs à 100 milliampères, ce qui est suffisant pour produire un son audible dans une pièce tout en conservant une faible consommation électrique. Ce choix permet également une autonomie correcte lorsque le circuit est alimenté par pile.

Applications pédagogiques et possibilités d’évolution

Un orgue électronique de ce type constitue une excellente base pour l’apprentissage de l’électronique audio. Il permet de comprendre le lien entre les composants passifs et la fréquence d’un signal, ainsi que les principes fondamentaux de la synthèse sonore. Ce montage peut facilement être amélioré en ajoutant un réglage de volume, un effet de vibrato ou un simple filtre pour adoucir le son produit.

Il est également possible d’étendre le nombre de notes disponibles ou d’ajouter plusieurs oscillateurs afin de jouer des accords. Grâce à sa simplicité et à son faible coût, l’orgue électronique reste un projet incontournable pour toute personne souhaitant explorer le domaine du son et de la musique par l’électronique.

Source: coolcircuit.com – CC
