La mémoire Smart Media

Partagez cet article / informez vos amis

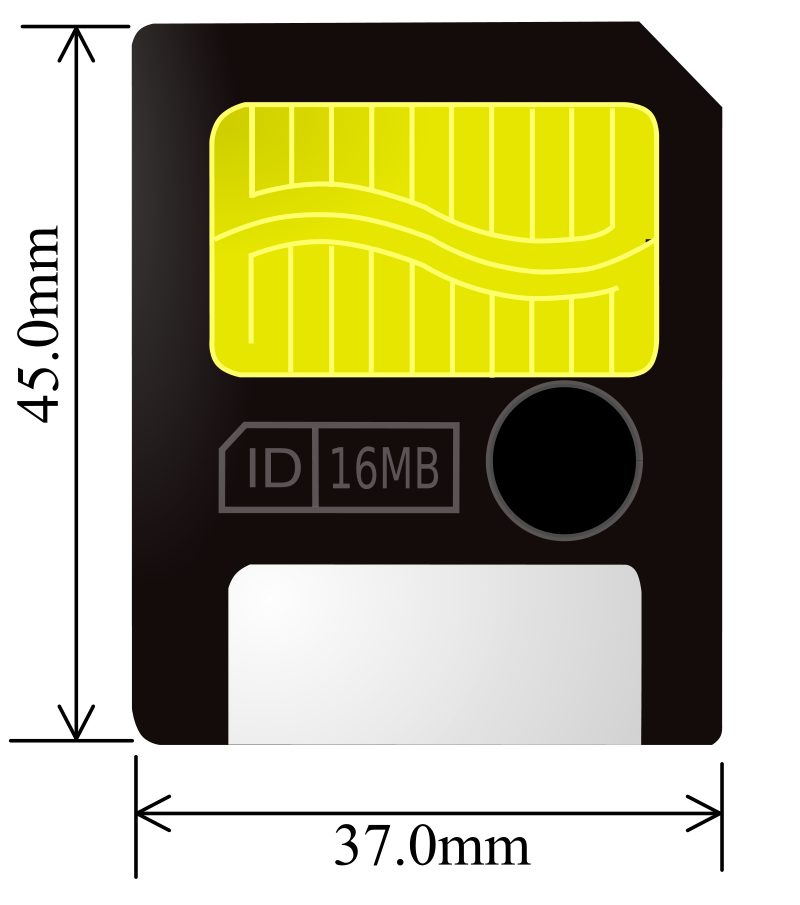

Smart_mediaLa mémoire SmartMedia est un type de carte mémoire créé par Toshiba et Samsung. Son architecture est basée sur des circuits de mémoire flash (EEPROM) de type NAND La mémoire SmartMedia possède de très petites dimensions (45 mm × 37 mm × 0,76 mm), équivalentes à celles d’un timbre poste, et pèse à peine 3 g. Il existe deux types de cartes SmartMedia fonctionnant à des tensions différentes :

* Les cartes SmartMedia 3,3 V possèdent une encoche à DROITE (ex: photo)
* Les cartes SmartMedia 5 V possèdent une encoche à GAUCHE

L’accès aux données est réalisé par l’intermédiaire d’une puce possédant 22 broches. Quelle que soit la capacité de la carte Smartmedia, les dimensions et l’emplacement de la puce sont les mêmes. Le temps d’accès à la mémoire est d’environ 25 µs pour le premier accès et de cycles de 50 ns pour les suivants.

Source: wikipedia.org | GNU
