Le VU-mètre, ou Volume Unit Meter, est un outil indispensable pour visualiser le niveau sonore d’un signal audio en temps réel. Il est largement utilisé dans les studios d’enregistrement, les systèmes audio professionnels et certains équipements grand public afin de contrôler la puissance sonore de manière précise et visuelle. Créer un VU-mètre stéréo constitue un projet passionnant pour les amateurs d’électronique, car il combine la manipulation de signaux audio, l’amplification, le filtrage et la commande visuelle par LEDs. Cet article explore la conception d’un VU-mètre stéréo à partir de composants simples et accessibles, tout en expliquant leur rôle et le fonctionnement général du circuit.
Les composants clés pour un VU-Mètre stéréo
Le cœur de ce VU-mètre repose sur deux circuits intégrés LM3915, conçus pour piloter une série de LEDs en fonction de la tension du signal d’entrée, offrant ainsi une visualisation progressive du niveau sonore. Pour conditionner le signal audio avant son traitement par les LM3915, le montage utilise deux amplificateurs opérationnels CA3130N. Ces amplificateurs à haute impédance assurent une adaptation optimale du signal provenant de sources audio diverses, telles que lecteurs, préamplificateurs ou autres équipements, garantissant ainsi une lecture stable et précise sur les LEDs. Chaque LM3915 commande dix LEDs, permettant de représenter visuellement chaque palier sonore pour les canaux gauche et droit de manière distincte.
Le fonctionnement du circuit
Le fonctionnement du VU-mètre stéréo repose sur un principe simple mais efficace. Le signal audio de chaque canal est d’abord amplifié et filtré par les CA3130N pour éliminer les parasites et stabiliser la tension. Ce signal conditionné est ensuite envoyé au LM3915 correspondant, qui allume un nombre de LEDs proportionnel à l’intensité du signal. Les LEDs forment ainsi une échelle lumineuse graduée, permettant de visualiser en temps réel les variations du signal audio. L’alimentation stable du circuit, fournie par le régulateur LM7812, est essentielle pour éviter les fluctuations de tension et garantir la précision de l’affichage. Les condensateurs et résistances intégrés dans le montage assurent la stabilisation et le filtrage nécessaires, tandis que les diodes protègent le circuit contre les inversions de polarité ou les surtensions.
Les ports de connexion et l’intégration du montage
Pour faciliter l’utilisation du VU-mètre, plusieurs ports de connexion sont intégrés au circuit. Le port PWR permet de connecter l’alimentation principale, tandis que les ports BF-D et BF-I reçoivent respectivement les signaux audio droit et gauche. Un port supplémentaire B/P peut servir à interfacer le VU-mètre avec d’autres circuits audio ou équipements complémentaires. L’agencement des LEDs doit être clair et symétrique afin de rendre la lecture du signal intuitive et agréable. Il est fortement conseillé de tester chaque section du montage séparément avant de finaliser l’assemblage complet, afin de vérifier le bon fonctionnement des amplificateurs et de la commande des LEDs.
Conseils pratiques pour la réalisation
La réalisation d’un VU-mètre stéréo demande un minimum de soin et de planification. Il est important de disposer les LEDs de manière lisible et harmonieuse pour chaque canal, d’utiliser des condensateurs pour filtrer les parasites et d’assurer la stabilité de l’alimentation grâce au régulateur LM7812. Tester progressivement chaque section du circuit, amplifier le signal, piloter les LEDs et vérifier les protections assurées par les diodes permet de s’assurer que le montage fonctionne correctement avant la soudure finale. Ce processus garantit un résultat fiable, esthétique et fonctionnel, tout en minimisant les risques de panne.

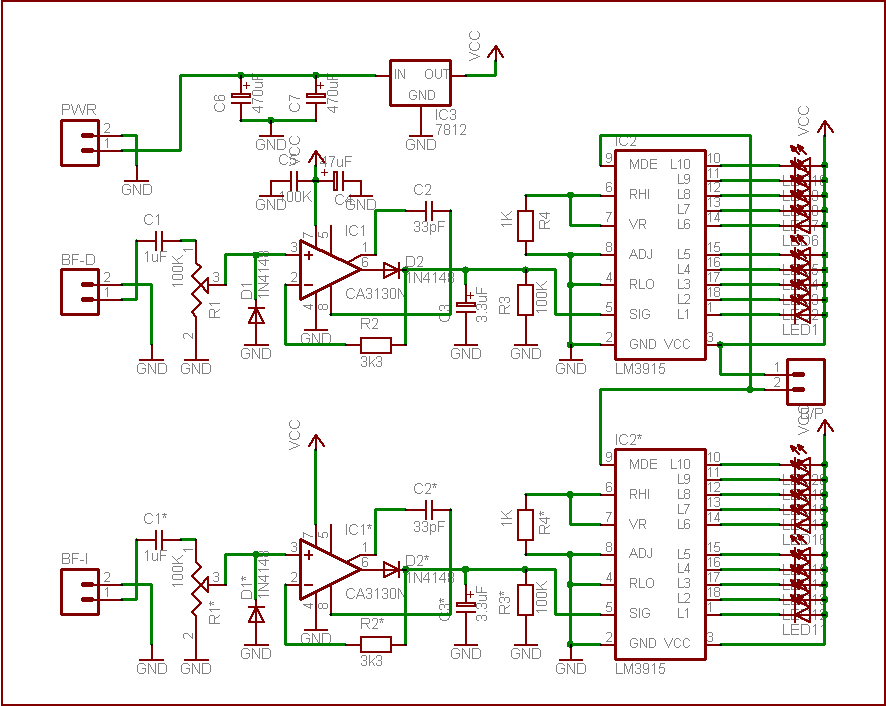

Schéma

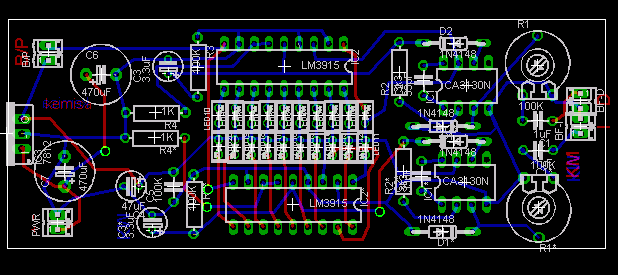

PCB
Conclusion
Réaliser un VU-mètre stéréo avec des composants tels que les LM3915 et les CA3130N est un projet accessible, enrichissant et très instructif pour les amateurs d’électronique et les passionnés d’audio. Ce montage permet de visualiser les variations d’un signal audio en temps réel tout en offrant une expérience pratique de l’amplification, du filtrage et de la commande de LEDs. Avec une alimentation stable, une disposition claire des LEDs et un pilotage précis des signaux, il est possible de créer un instrument esthétique, fonctionnel et adaptable à un studio audio, à un projet DIY ou à tout système de monitoring personnel. Ce projet constitue également une excellente introduction aux principes fondamentaux de l’électronique appliquée à l’audio, tout en offrant une satisfaction immédiate grâce à la progression lumineuse visible des signaux sonores.
