Contrôleur DC/DC, à plusieurs phases, abaisseur, avec AVP

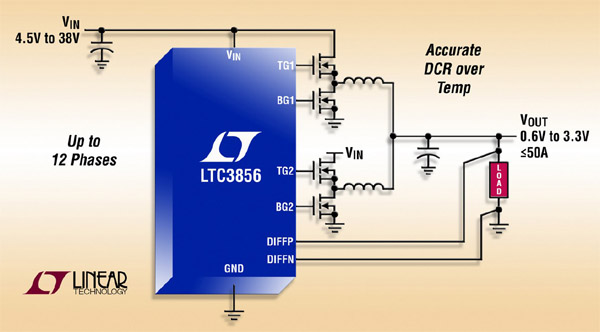

    Linear Technology Corporation présente le LTC3856, un contrôleur DC/DC, abaisseur, synchrone, à sortie unique à deux phases, de rendement élevé (jusqu’à 95%), à possibilité de fonctionner en PolyPhase®, avec détection différentielle de tension de sortie et synchronisation par boucle à verrouillage de phase (PLL) intégrée.

    Jusqu’à 12 phases peuvent être mises en parallèle et synchronisées en opposition de phase afin de minimiser le filtrage d’entrée et de sortie dans les applications de forte intensité (jusqu’à 300 A).
    L’amplificateur différentiel offre un système de détection de tension de sortie déportée sur les deux sorties positive et négative, ce qui permet une régulation de grande précision, indépendamment des pertes par effet Joule (I R) dans les liaisons de passage, les pistes du circuit imprimé et les interconnexions. Les applications comprennent les applications de forte intensité pour ASIC et FPGA, les bus de distribution d’énergie, les amplificateurs audio de forte puissance et les serveurs de réseaux.

    Le LTC3856 fonctionne avec des MOSFET canal N, à partir d’une gamme de tensions d’entrée, de 4,5 V à 38 V, et peut générer des tensions de sortie, de 0,6 V à 5 V, avec une précision de ± 0,75%. La détection du courant de sortie se fait en mesurant la chute de tension dans l’inductance de sortie (DCR) ou en utilisant une résistance de détection d’intensité. La compensation de température programmable de la DCR permet de maintenir une intensité constante du courant de précision, dans la limite d’intensité et sur une large gamme de températures. Les puissants pilotes de grille intégrés permettent de réduire les pertes de commutation du MOSFET et de connecter plusieurs MOSFET en parallèle. Une fréquence de fonctionnement fixe peut être programmée entre 250 kHz et 770 kHz ou synchronisée à une horloge externe par sa boucle de phase (PLL) interne. La durée de mise en marche, minimale de seulement 90 ns, rend le LTC3856 idéal pour les applications à fort rapport de conversion en mode abaisseur.

    Le LTC3856 utilise un réglage par la technique Stage Shedding TM pour augmenter le rendement aux faibles charges, en éliminant la charge de grille des MOSFET et les pertes de commutation d’un de ses étages de sortie. De plus, le LTC3856 peut être configuré en Burst Mode® réglable pour réaliser un rendement encore plus élevé aux faibles charges. Son positionnement de tension adaptable (AVP) permet de réduire l’amplitude de la tension maximum des transitoires pendant un incrément du courant dans la charge.

    Les fonctions de suivi et de séquencement permettent d’optimiser la mise en marche et l’arrêt de plusieurs alimentations. Les caractéristiques supplémentaires incluent le contrôle en mode courant, un régulateur LDO interne pour l’alimentation du circuit intégré, un démarrage progressif programmable, un signal de sortie « puissance correcte » et un contrôle VCC externe.

    Le LTC3856 est disponible en boîtiers SSOP de 38 broches ou QFN de 32 broches, de 5 mm x 5 mm, et fonctionne avec une température de jonction dans la gamme de – 40°C à 125°C. Les deux versions sont disponibles sur stock. Pour plus d’informations, visiter le site http://www.linear.com/pr/3856

    LTC3856

    Source: zellercom.com
