Contrôler la ventilation d’un ordinateur

La ventilation d’un ordinateur constitue un élément fondamental de la chaîne de fiabilité thermique d’un système informatique. Elle intervient directement dans la capacité du processeur, de la carte graphique, des étages d’alimentation et des dispositifs de stockage à fonctionner dans leurs plages thermiques nominales. Un contrôle précis et adapté de la ventilation permet non seulement de réduire le bruit acoustique généré par la machine, mais surtout de limiter les phénomènes de throttling, d’instabilités logicielles et de dégradation prématurée des composants électroniques.

Principe de fonctionnement de la ventilation dans un ordinateur

Dans un ordinateur, la chaleur est produite principalement par le processeur central, la carte graphique, les étages de régulation de tension de la carte mère et les modules de stockage rapides tels que les SSD NVMe. La dissipation thermique repose sur des dissipateurs passifs associés à des ventilateurs commandés par la carte mère ou par des contrôleurs embarqués. Les ventilateurs sont généralement connectés à des connecteurs dédiés de la carte mère qui fournissent l’alimentation électrique et un signal de commande permettant d’ajuster leur vitesse de rotation.

Deux modes de pilotage sont principalement utilisés. Le pilotage par variation de tension, appelé contrôle DC, ajuste directement la tension appliquée au moteur du ventilateur. Le pilotage par modulation de largeur d’impulsion, appelé contrôle PWM, conserve une tension fixe et agit sur un signal de commande numérique pour contrôler la vitesse. Les ventilateurs PWM offrent une meilleure précision, une plage de fonctionnement plus large et une meilleure stabilité à bas régime.

Paramétrage de la ventilation directement dans le BIOS ou l’UEFI

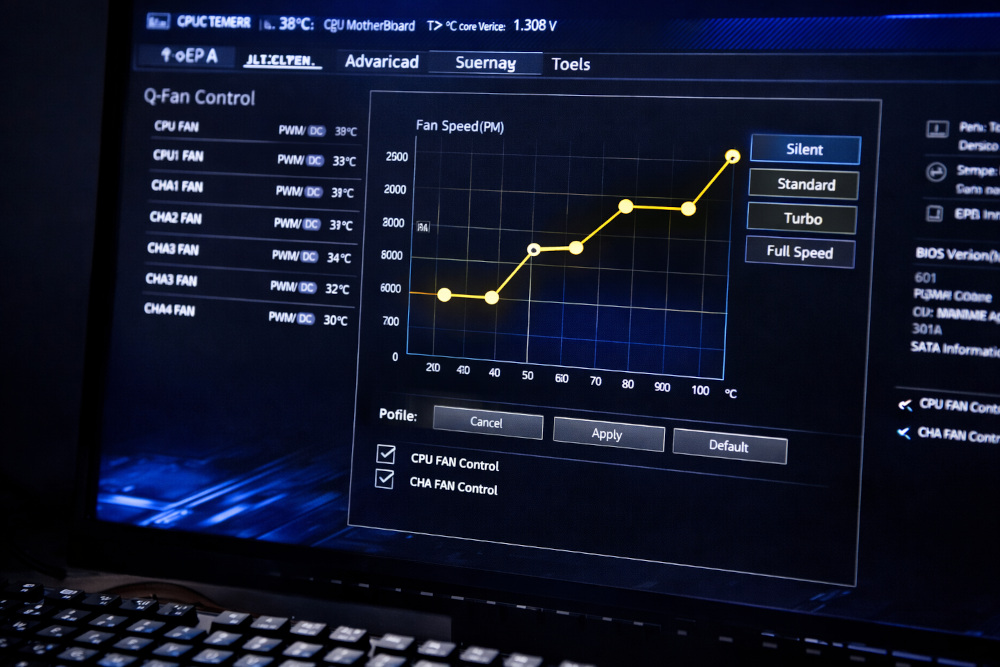

La première solution logicielle native pour contrôler la ventilation d’un ordinateur consiste à utiliser les fonctions de la carte mère accessibles dans le BIOS ou dans l’interface UEFI. Ces interfaces permettent de définir des courbes de ventilation associées à des capteurs thermiques internes tels que la température du processeur, de la carte mère ou parfois du chipset.

Dans un contexte technique, cette méthode présente l’avantage d’être totalement indépendante du système d’exploitation. Les paramètres sont stockés dans le firmware et restent actifs dès la mise sous tension de la machine. Il est possible de définir plusieurs points de consigne reliant une température à un pourcentage de vitesse de rotation du ventilateur. L’utilisateur peut ainsi construire une courbe progressive limitant les accélérations brutales tout en assurant une montée rapide du débit d’air lorsque la charge devient critique.

Cette solution est particulièrement adaptée aux postes de production, aux machines industrielles et aux serveurs légers pour lesquels la stabilité du comportement thermique doit être garantie sans dépendre d’un logiciel tiers.

Solutions logicielles avancées sous Windows et Linux

Lorsque le système d’exploitation est chargé, des logiciels spécialisés permettent un contrôle bien plus fin de la ventilation. Sous Windows, des outils techniques comme FanControl ou SpeedFan permettent de lire directement les capteurs matériels exposés par les contrôleurs embarqués de la carte mère et de définir des règles complexes de pilotage. Il devient alors possible de lier la vitesse des ventilateurs de boîtier à la température du processeur et de la carte graphique simultanément, ou encore de créer des profils thermiques adaptés à différents usages comme le calcul intensif, la virtualisation ou la bureautique.

Sous Linux, ce qui est particulièrement pertinent dans un contexte professionnel comme celui d’une station sous Linux Mint, la gestion de la ventilation repose sur les modules matériels exposés par lm-sensors et sur l’outil pwmconfig associé au service fancontrol. Cette solution permet de détecter automatiquement les contrôleurs PWM présents sur la carte mère et de générer un fichier de configuration décrivant les plages de fonctionnement, les températures seuils et les vitesses minimales et maximales de chaque ventilateur.

L’avantage majeur de cette approche logicielle est la possibilité d’automatiser complètement la régulation thermique en fonction de plusieurs capteurs matériels et de l’adapter précisément à la topologie du boîtier, au type de charge et aux contraintes acoustiques.

Limites du contrôle logiciel et nécessité de solutions matérielles

Le contrôle logiciel présente cependant certaines limites techniques. Il dépend de la compatibilité du contrôleur embarqué de la carte mère, du bon support des capteurs et de la stabilité du pilote. Dans certains environnements industriels, dans des machines anciennes ou dans des configurations personnalisées, il est fréquent que les canaux PWM ne soient pas accessibles de manière fiable par le système d’exploitation.

Dans ce cas, la mise en place de solutions matérielles dédiées devient indispensable pour garantir un contrôle précis et autonome de la ventilation.

Utilisation de contrôleurs matériels de ventilateurs

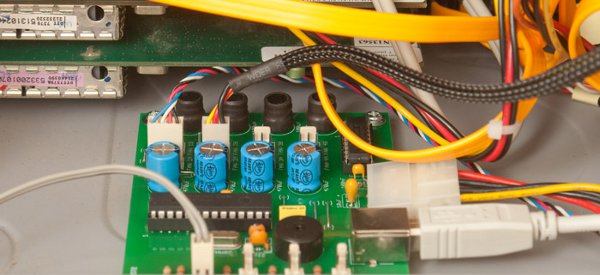

Les contrôleurs matériels de ventilateurs sont des modules indépendants qui se connectent entre l’alimentation et les ventilateurs. Ils peuvent être intégrés dans une baie du boîtier ou installés directement à l’intérieur du châssis. Ces dispositifs disposent généralement de sondes thermiques externes à placer à proximité des composants critiques comme le dissipateur du processeur, les modules VRM ou la carte graphique.

Le principe est simple. Le contrôleur compare la température mesurée à des seuils configurables et ajuste automatiquement la vitesse des ventilateurs raccordés. Certains modèles professionnels permettent un réglage précis par canal, une limitation de la vitesse minimale pour éviter les arrêts de ventilateurs et une gestion indépendante de plusieurs zones thermiques dans le boîtier.

Cette approche matérielle est particulièrement adaptée aux stations techniques, aux machines embarquées et aux systèmes devant fonctionner sans système d’exploitation ou avec un environnement fortement verrouillé.

Pilotage par microcontrôleur pour une solution personnalisée

Dans des projets techniques avancés, il est possible de concevoir un contrôleur de ventilation personnalisé à base de microcontrôleur. Un microcontrôleur tel qu’un Arduino ou un microcontrôleur équivalent peut générer des signaux PWM normalisés pour piloter directement des ventilateurs quatre fils. Les températures sont mesurées à l’aide de capteurs numériques comme le DS18B20 ou de sondes analogiques calibrées.

Cette architecture permet de concevoir des algorithmes de régulation thermique adaptés à des contraintes très spécifiques. Il devient possible d’intégrer des lois de contrôle progressives, des temporisations anti oscillation et des sécurités matérielles indépendantes du PC. Dans un contexte de poste expérimental, de machine de test ou de station de mesure, cette solution apporte un niveau de contrôle supérieur à celui des outils logiciels standards.

Optimisation du flux d’air et organisation matérielle du boîtier

Le contrôle de la ventilation ne se limite pas à la gestion de la vitesse des ventilateurs. Il est indispensable d’optimiser la circulation de l’air dans le boîtier. L’orientation des ventilateurs, la séparation entre zones d’admission et d’extraction et la limitation des turbulences ont un impact direct sur l’efficacité du refroidissement.

Un agencement cohérent consiste à créer un flux d’air continu depuis l’avant ou le bas du boîtier vers l’arrière et le haut, en tenant compte de la position de la carte graphique et du dissipateur du processeur. Les ventilateurs doivent être associés à des filtres à poussière correctement entretenus afin d’éviter l’encrassement progressif des radiateurs, qui est l’une des causes majeures de dégradation thermique à moyen terme.

Conclusion technique

Contrôler la ventilation d’un ordinateur repose sur une combinaison cohérente de solutions logicielles et matérielles. Le paramétrage dans le BIOS ou l’UEFI constitue une base fiable et indépendante du système d’exploitation. Les logiciels spécialisés permettent ensuite une régulation fine et dynamique adaptée à la charge réelle de la machine. Lorsque les contraintes techniques l’exigent, l’utilisation de contrôleurs matériels ou de solutions à base de microcontrôleurs garantit un pilotage autonome, précis et sécurisé.

Dans une approche professionnelle de l’informatique et de l’électronique, la ventilation doit être considérée comme un sous-système critique à part entière, au même titre que l’alimentation ou la supervision matérielle. Un contrôle thermique correctement conçu prolonge significativement la durée de vie des équipements et assure un fonctionnement stable même dans des conditions d’utilisation intensives.
