Créer une télécommande sécurisée en utilisant la paire RF600E/RF600D.
La réalisation d’une télécommande sans fil sécurisée repose sur l’utilisation d’un émetteur et d’un récepteur radio capables de transmettre des informations de manière fiable tout en limitant les interférences et les déclenchements involontaires. La paire RF600E pour l’émission et RF600D pour la réception constitue une solution classique et éprouvée pour ce type d’application. Ces deux circuits sont conçus pour fonctionner ensemble et sont largement utilisés dans les systèmes de commande à distance pour portails, alarmes, éclairage ou automatisation industrielle. Leur conception permet une transmission stable sur une fréquence radio dédiée, avec une portée suffisante pour des usages domestiques et semi professionnels.
Principe général du système RF600E et RF600D
Le système repose sur une communication radio unidirectionnelle entre l’émetteur RF600E et le récepteur RF600D. L’émetteur génère un signal radio modulé lorsqu’un bouton est activé, tandis que le récepteur détecte ce signal et le convertit en une action électrique exploitable. Les modules fonctionnent généralement dans une bande de fréquence autour de 433 mégahertz, qui est une fréquence couramment autorisée pour les dispositifs de télécommande à courte portée. Cette fréquence offre un bon compromis entre portée, consommation électrique et pénétration à travers les obstacles courants comme les murs.
Fonctionnement détaillé de l’émetteur RF600E

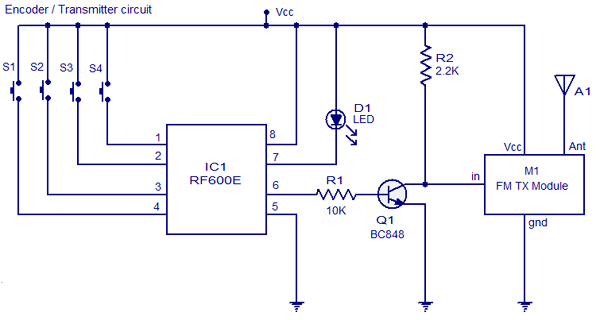

Le schéma RF600E correspond à la partie émission de la télécommande. Il est alimenté par une tension continue comprise entre 9 volts et 12 volts, souvent fournie par une pile alcaline ou une petite batterie. Lorsqu’un bouton est pressé, le circuit génère un signal oscillant à la fréquence de travail et le module sur une porteuse radio. Les composants passifs comme les résistances et condensateurs assurent la stabilité de l’oscillateur et la bonne forme du signal transmis. La consommation du module RF600E reste faible, typiquement inférieure à 15 milliampères, ce qui permet une longue autonomie de la pile dans un usage normal.
Sécurisation du signal côté émission
Pour améliorer la sécurité, le signal transmis par le RF600E peut être associé à un codage logique. Ce codage est généralement réalisé à l’aide d’un encodeur logique externe ou d’un microcontrôleur simple. Chaque pression sur un bouton envoie alors une combinaison binaire précise, composée par exemple de 8 à 12 bits, ce qui réduit fortement le risque de déclenchement accidentel par un autre émetteur radio voisin. Cette méthode permet d’obtenir une télécommande dite codée, beaucoup plus fiable qu’un simple signal radio brut.
Fonctionnement du récepteur RF600D
Le module RF600D est chargé de capter le signal radio émis par le RF600E. Il fonctionne sous une tension similaire, généralement 9 volts à 12 volts, et intègre plusieurs étages internes de filtrage, d’amplification et de démodulation. Une fois le signal radio détecté, il est converti en un signal électrique basse fréquence correspondant aux données transmises. Le récepteur RF600D se distingue par sa bonne sensibilité, capable de détecter des signaux faibles de l’ordre de quelques microvolts, ce qui améliore la portée globale du système.
Décodage et validation du signal reçu
Pour assurer la sécurité du système, le signal en sortie du RF600D est généralement envoyé vers un décodeur logique ou un microcontrôleur. Celui ci compare le code reçu avec un code préprogrammé. Si les deux correspondent exactement, une sortie est activée, par exemple pour commander un relais ou un circuit de puissance. Cette étape de validation empêche toute activation non autorisée. Avec un codage sur 12 bits, il existe 4 096 combinaisons possibles, ce qui rend extrêmement improbable un déclenchement par interférence aléatoire.
Portée et fiabilité de la télécommande
La portée d’une télécommande basée sur la paire RF600E et RF600D dépend de plusieurs facteurs, notamment la tension d’alimentation, la qualité de l’antenne et l’environnement. En champ libre, avec une antenne filaire correctement dimensionnée d’environ 17 centimètres pour 433 mégahertz, la portée peut atteindre 50 à 100 mètres. En environnement urbain avec des obstacles, cette distance est généralement réduite à 20 ou 30 mètres, ce qui reste largement suffisant pour la majorité des applications domestiques.
Protection contre les perturbations et fausses commandes

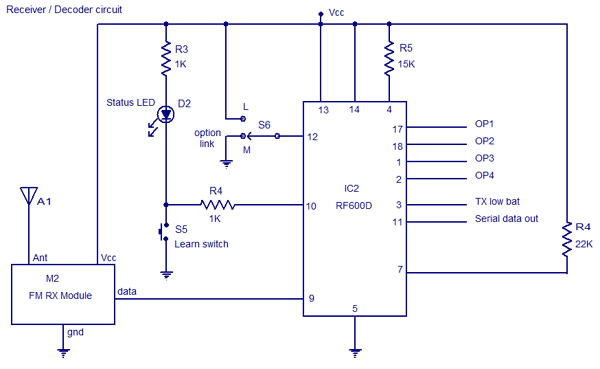

Le schéma RF600D intègre des composants de filtrage qui réduisent l’influence des parasites haute fréquence et des signaux hors bande. Des condensateurs de découplage et des résistances de stabilisation assurent une tension propre et stable. Cette conception améliore la fiabilité du récepteur et limite les faux déclenchements. Associée à un codage numérique, cette protection permet d’obtenir une télécommande sécurisée adaptée à des usages sensibles comme le contrôle d’accès ou l’activation d’équipements électriques.
Applications pratiques de la télécommande RF600E RF600D
Une télécommande sécurisée basée sur ces deux modules peut être utilisée pour commander un portail automatique, activer un système d’alarme, piloter un éclairage extérieur ou déclencher un relais de puissance. Grâce à leur simplicité de mise en œuvre et à leur faible coût, les modules RF600E et RF600D constituent une solution idéale pour les électroniciens souhaitant réaliser un système de commande radio fiable sans recourir à des technologies plus complexes.
Conclusion technique
La combinaison des schémas RF600E et RF600D permet de créer une télécommande radio sécurisée, stable et performante. En intégrant un codage logique adapté, une alimentation correcte et des antennes bien dimensionnées, il est possible d’obtenir une solution robuste offrant une bonne portée et une excellente immunité aux perturbations. Ce type de montage représente une base solide pour de nombreux projets de télécommande et d’automatisation, tout en restant accessible et facilement adaptable à différents besoins techniques.
Pour plus de détails:
http://www.circuitstoday.com/fm-remote-encoderdecoder
Licence: Creative Commons
