Pourquoi une alimentation fonctionne à vide mais pas en charge ?

L’un des problèmes les plus courants rencontrés en électronique de puissance est le cas d’une alimentation qui semble parfaitement fonctionnelle lorsqu’elle n’est connectée à aucun appareil mais qui s’effondre dès qu’une charge est branchée. Cette situation déroute aussi bien les débutants que les techniciens expérimentés car la tension mesurée au multimètre paraît correcte à vide, souvent proche de la valeur nominale annoncée comme 5 volts, 12 volts ou 24 volts. Pourtant, dès qu’un circuit électronique, un moteur ou une carte de commande est connecté, la tension chute brutalement ou l’alimentation se coupe complètement. Ce comportement n’est pas anodin et il révèle presque toujours un défaut interne, une mauvaise conception ou une inadéquation entre l’alimentation et la charge. Comprendre ce phénomène est essentiel pour diagnostiquer correctement une panne, éviter des remplacements inutiles et améliorer la fiabilité des systèmes électroniques.

Le fonctionnement d’une alimentation électrique expliqué simplement

Une alimentation électrique a pour rôle de convertir une source d’énergie comme le secteur 230 volts alternatif en une tension continue stable adaptée aux circuits électroniques. Pour cela, elle utilise généralement un transformateur ou un étage à découpage, un redresseur, des condensateurs de filtrage et un système de régulation. À vide, c’est à dire sans courant consommé, la plupart des alimentations peuvent fournir une tension correcte car les contraintes sont faibles. Le courant est quasiment nul et les composants internes ne sont pas sollicités.

En revanche, dès qu’une charge est connectée, l’alimentation doit fournir un courant proportionnel à la puissance demandée. Par exemple, une charge de 12 volts consommant 2 ampères nécessite une puissance de 24 watts. Si l’alimentation n’est pas capable de fournir ce courant, la tension chute ou le circuit de protection interne se déclenche. Ce comportement est parfaitement normal pour une alimentation sous dimensionnée ou défectueuse.

Condensateurs fatigués : la cause la plus fréquente

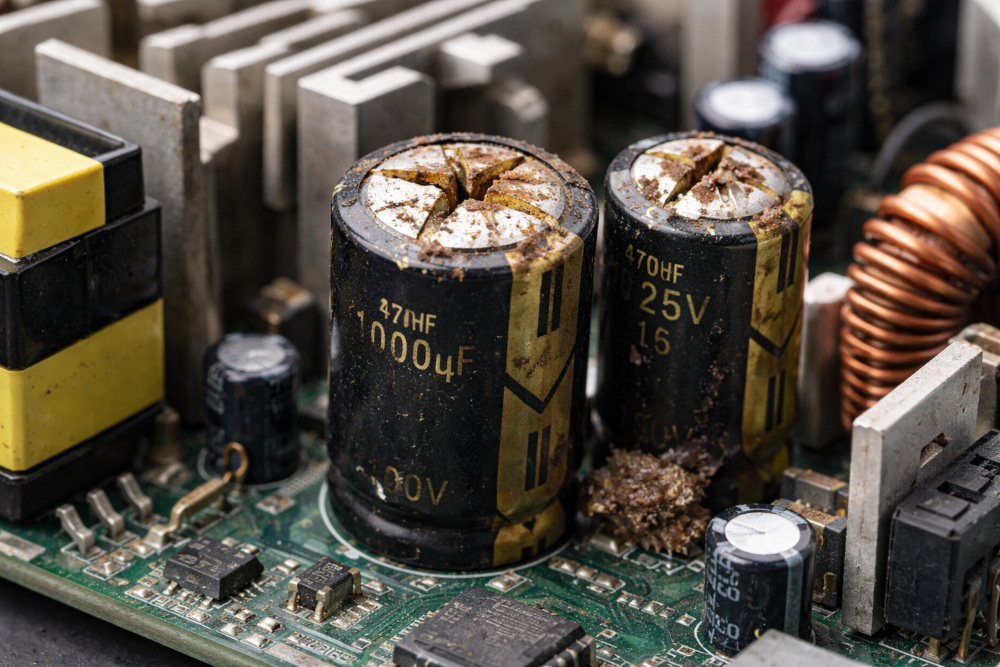

Dans la majorité des cas, une alimentation qui fonctionne à vide mais pas en charge souffre de condensateurs de filtrage dégradés. Les condensateurs électrolytiques sont des composants sensibles à la température et au vieillissement. Leur durée de vie typique est comprise entre 2 000 et 10 000 heures à 105 degrés Celsius selon les fabricants. Avec le temps, leur capacité diminue et leur résistance interne appelée ESR augmente.

À vide, cette dégradation est peu visible car le courant demandé est très faible. En charge, en revanche, les condensateurs ne parviennent plus à lisser la tension correctement. La tension de sortie présente alors une ondulation excessive, parfois supérieure à 1 volt crête à crête sur une alimentation censée fournir 12 volts. Le circuit de régulation interprète cette instabilité comme une anomalie et réduit la tension ou coupe complètement la sortie. C’est une panne extrêmement courante dans les alimentations à découpage et les adaptateurs secteur bon marché.

Alimentation sous dimensionnée ou charge trop gourmande

Une autre raison très fréquente concerne le mauvais dimensionnement de l’alimentation. De nombreux utilisateurs se fient uniquement à la tension indiquée sans tenir compte du courant maximal disponible. Une alimentation 12 volts 1 ampère peut fonctionner parfaitement à vide et afficher 12 volts au multimètre. Cependant, si la charge demande 2 ampères, l’alimentation est sollicitée au delà de ses capacités.

Dans ce cas, la tension chute parfois à 8 volts ou moins, rendant le circuit inutilisable. Certaines alimentations modernes intègrent une protection contre les surintensités qui coupe automatiquement la sortie dès que le courant dépasse une valeur limite comme 110 pour cent du courant nominal. Ce type de protection explique pourquoi une alimentation semble morte dès qu’une charge est branchée alors qu’elle fonctionne parfaitement sans charge.

Résistance interne et chutes de tension

Toute alimentation possède une résistance interne, même si elle est très faible. Cette résistance provoque une chute de tension proportionnelle au courant consommé selon la loi d’Ohm. Par exemple, une résistance interne de seulement 0,5 ohm provoque une chute de 1 volt lorsque le courant atteint 2 ampères.

Dans une alimentation vieillissante ou de mauvaise qualité, cette résistance interne peut augmenter considérablement à cause de soudures fissurées, de pistes endommagées ou de composants dégradés. À vide, aucun courant ne circule et la chute de tension est nulle. En charge, la tension chute brutalement, donnant l’impression que l’alimentation est incapable de fonctionner. Ce phénomène est particulièrement visible sur les anciennes alimentations linéaires et les blocs secteur bas de gamme.

Protections internes et modes de sécurité

Les alimentations modernes intègrent plusieurs niveaux de protection pour éviter les dommages et les risques d’incendie. On trouve généralement une protection contre les courts circuits, une protection contre les surcharges et une protection thermique. Lorsque l’une de ces protections est activée, l’alimentation réduit sa tension ou se met en arrêt temporaire.

Par exemple, une alimentation à découpage peut entrer en mode hiccup, dans lequel elle tente de démarrer, détecte une surcharge, se coupe, puis recommence après quelques centaines de millisecondes. À l’oscilloscope, ce comportement se traduit par une tension instable et pulsée. À vide, aucune protection ne s’active car le courant est nul. En charge, la moindre anomalie déclenche le système de sécurité, donnant l’impression que l’alimentation ne fonctionne plus.

Mauvais contact et câblage défectueux

Un problème souvent négligé concerne le câblage entre l’alimentation et la charge. Un fil trop fin, oxydé ou trop long peut provoquer une chute de tension importante. Par exemple, un câble de mauvaise qualité peut présenter une résistance de plusieurs centaines de milliohms par mètre. À 3 ampères, cela peut entraîner une perte de plus de 1 volt sur quelques mètres seulement.

À vide, le multimètre affiche une tension correcte car aucun courant ne circule. En charge, la chute de tension dans les fils devient critique et empêche le bon fonctionnement du circuit. Ce type de panne est très fréquent dans les installations improvisées, les breadboards et les systèmes alimentés à distance.

Comment diagnostiquer correctement ce type de panne

Pour identifier la cause réelle d’une alimentation qui fonctionne à vide mais pas en charge, il est indispensable de mesurer la tension en conditions réelles. L’utilisation d’une charge résistive connue, par exemple une résistance de puissance ou une ampoule automobile 12 volts 21 watts, permet de tester l’alimentation de manière fiable. Une alimentation 12 volts en bon état doit maintenir une tension comprise entre 11,4 et 12,6 volts sous charge nominale.

Il est également recommandé de mesurer le courant consommé et de vérifier la température des composants. Une élévation rapide au delà de 70 degrés Celsius sur les condensateurs ou les transistors de puissance indique un problème interne sérieux.

Conclusion : un symptôme révélateur à ne jamais ignorer

Une alimentation qui fonctionne à vide mais pas en charge n’est presque jamais en bon état. Ce comportement révèle généralement des condensateurs usés, une puissance insuffisante, une résistance interne excessive ou l’activation de protections internes. Dans tous les cas, il s’agit d’un signal d’alerte qu’il ne faut pas négliger.

Pour garantir la fiabilité des systèmes électroniques, il est essentiel de choisir une alimentation correctement dimensionnée, de bonne qualité et adaptée à l’application. Comprendre ce phénomène permet non seulement de résoudre rapidement les pannes mais aussi d’éviter des erreurs coûteuses lors de la conception ou de la maintenance des équipements électroniques.
