Récepteur FM a base de circuit CXA1019 de Sony

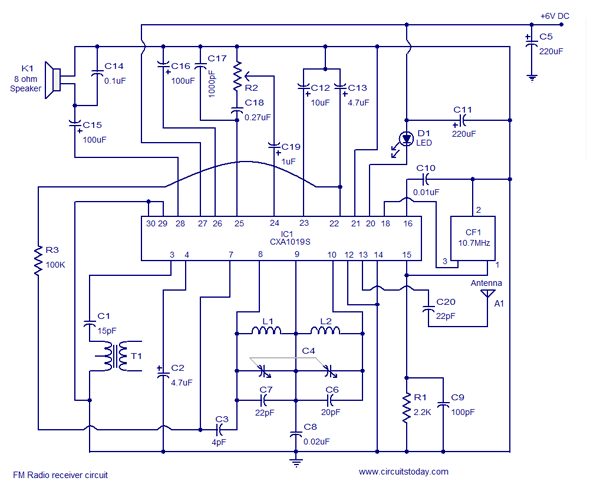

Le schéma présenté correspond à un récepteur radio FM analogique fonctionnant dans la bande de radiodiffusion comprise entre 87,5 MHz et 108 MHz. Ce type de montage repose sur l’architecture superhétérodyne, qui reste la plus utilisée pour la réception FM en raison de sa stabilité et de sa bonne sélectivité. Le circuit est conçu pour fonctionner sous une tension continue de 6 volts, ce qui le rend compatible avec une alimentation par piles ou par bloc secteur stabilisé. L’ensemble du montage permet de capter un signal radio haute fréquence, de le filtrer, de le démoduler, puis de l’amplifier afin d’obtenir un signal audio exploitable sur un haut parleur standard de 8 ohms.
Rôle central du circuit intégré de réception FM
Le cœur du récepteur est constitué d’un circuit intégré spécialisé pour la réception FM, généralement de la famille CXA ou équivalente. Ce composant assure plusieurs fonctions essentielles dans un seul boîtier, notamment l’amplification du signal radiofréquence, la conversion vers une fréquence intermédiaire normalisée et la démodulation FM. La fréquence intermédiaire utilisée dans ce montage est de 10,7 MHz, valeur standard dans les récepteurs FM commerciaux car elle offre un excellent compromis entre sélectivité et facilité de filtrage. L’intégration de ces fonctions dans un seul circuit réduit le nombre de composants externes et améliore la stabilité thermique et électrique du récepteur.
Étape d’entrée et circuit d’accord RF
La réception commence au niveau de l’antenne, qui capte les ondes électromagnétiques émises par les stations FM. Cette antenne est couplée à un circuit d’accord LC, composé principalement de bobines et de condensateurs de faibles valeurs exprimées en picofarads. Les condensateurs de 15 pF, 22 pF et 100 pF associés aux bobines permettent de sélectionner précisément la fréquence souhaitée dans la bande FM. Cette étape joue un rôle déterminant dans la sélectivité du récepteur, car elle atténue les signaux hors bande et réduit les interférences provenant des stations voisines.
Conversion en fréquence intermédiaire et filtrage
Une fois le signal RF correctement accordé, il est appliqué à l’entrée du circuit intégré où il est mélangé avec un oscillateur local interne. Cette opération produit un signal à 10,7 MHz, correspondant à la fréquence intermédiaire. Ce signal est ensuite traité par un filtre céramique spécifique, noté CF1, qui assure une largeur de bande adaptée à la modulation FM tout en éliminant les composantes indésirables. Le filtrage à cette fréquence intermédiaire permet d’obtenir une excellente stabilité de réception, même lorsque le niveau du signal capté est relativement faible.
Démodulation FM et extraction du signal audio
La démodulation consiste à convertir les variations de fréquence du signal intermédiaire en un signal électrique basse fréquence représentant l’information sonore. Cette fonction est assurée directement à l’intérieur du circuit intégré. Le signal audio obtenu possède une amplitude faible et nécessite un conditionnement avant amplification. Plusieurs condensateurs électrolytiques de valeurs comprises entre 4,7 µF et 100 µF sont utilisés pour le couplage audio et pour bloquer toute composante continue susceptible de perturber l’étage suivant.
Amplification audio et sortie vers le haut parleur
Le signal audio démodulé est ensuite amplifié afin de pouvoir alimenter un haut parleur de 8 ohms. L’étage d’amplification est stabilisé par des condensateurs de filtrage d’alimentation, dont certains atteignent 1000 µF, afin de limiter les ondulations de tension et les bruits parasites. Cette configuration permet d’obtenir un niveau sonore suffisant pour une écoute en intérieur, tout en conservant une consommation électrique modérée compatible avec une alimentation de 6 volts.
Alimentation et stabilité du circuit
La qualité de l’alimentation joue un rôle crucial dans le bon fonctionnement du récepteur FM. Les condensateurs de découplage placés à proximité du circuit intégré assurent une tension stable et réduisent les interférences haute fréquence. Une résistance de 100 kilo ohms associée à une diode électroluminescente permet d’indiquer visuellement la mise sous tension du montage. Cette conception garantit une bonne fiabilité et une durée de fonctionnement prolongée.
Conclusion technique
Ce schéma de récepteur FM illustre une solution complète et éprouvée pour la réception de la radio FM analogique. Grâce à l’utilisation d’une fréquence intermédiaire de 10,7 MHz, d’un circuit intégré spécialisé et de composants aux valeurs normalisées, le montage offre une réception stable, une bonne qualité audio et une réalisation accessible. Il constitue une excellente base pédagogique pour comprendre le fonctionnement des récepteurs radio FM et un projet pratique fiable pour les amateurs d’électronique.
Pour plus de détails nous vous invitons à visitez la page : http://www.circuitstoday.com/fm-receiver-circuit

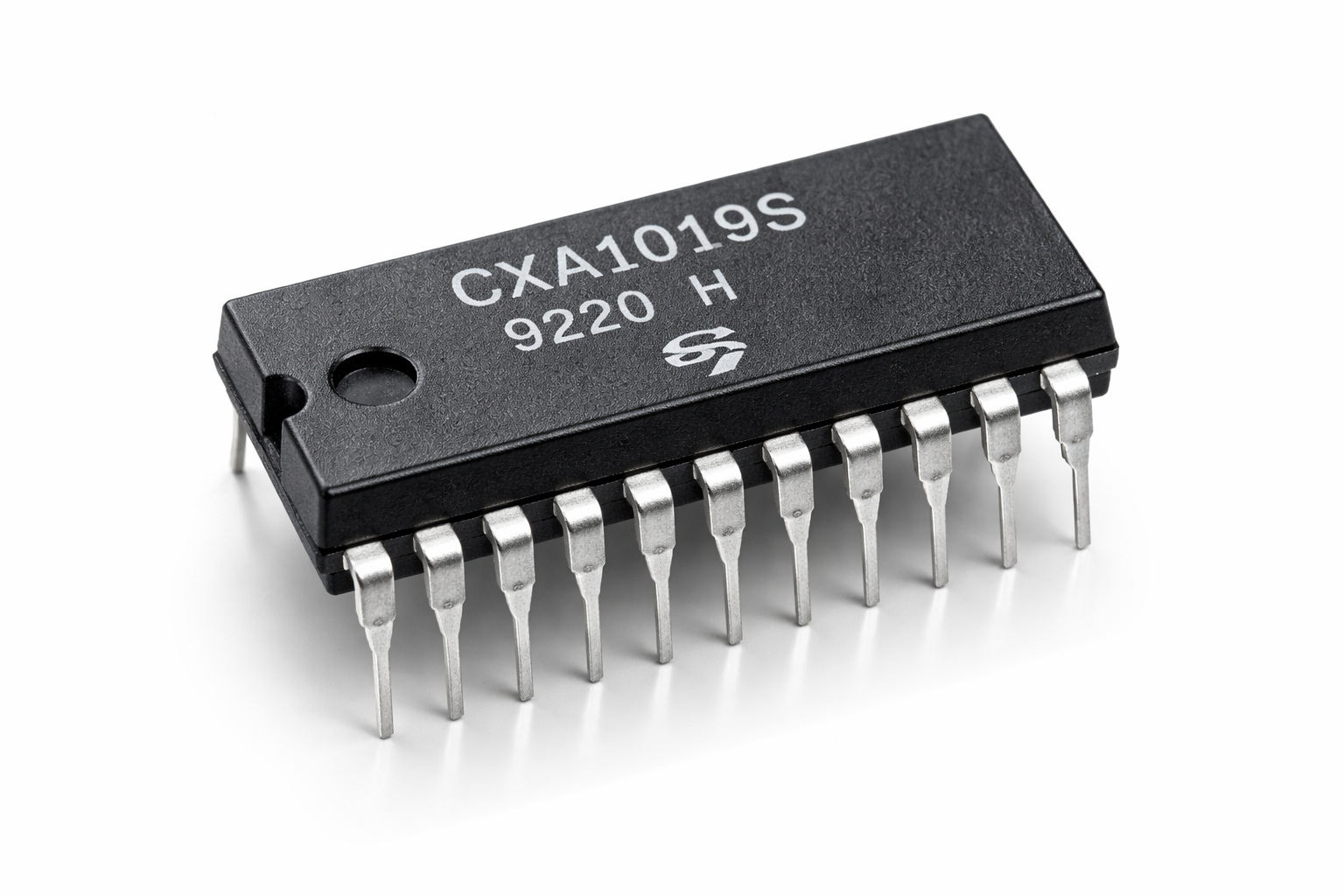

En haut, illustration générée par IA à des fins techniques
