Télécommande infrarouge

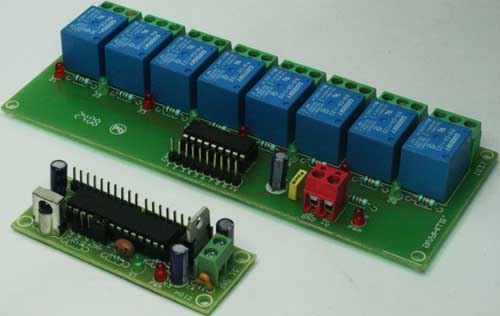

La télécommande infrarouge à 16 canaux est construite autour du microcontrôleur PIC16F73 de Microchip. Le petit récepteur accepte le format de code NEC. Il fournit 16 sorties fonctionnent en TTL. Les sorties peuvent piloter une carte de relais ou un relais à semi-conducteurs. Le circuit utilise un module récepteur infrarouge TSOP1738 efficace contre les bruits des sources de lumière parasites.

Caractéristiques de la télécommande infrarouge

  • Pile d’alimentation de l’émetteur  : 3V CR2025
  • Alimentation du récepteur 7V à 12V DC
  • Modulation 38Khz
  • Format de code NEC
  • Plage de fonctionnement jusqu’à 10-15 pieds
  • Bornes à vis à 2 broches pour l’entrée d’alimentation
  • LED d’alimentation à bord
  • Les 16 canaux sont des sorties à verrouillage
  • Niveau TTL de toutes les sorties fourni avec connecteur d’en-tête

Applications

  • Robotique
  • Éclairage
  • Ventilateurs
  • Électroménagers
  • Ferme-porte à distance
  • Rideaux à distance
  • Systèmes de sécurité

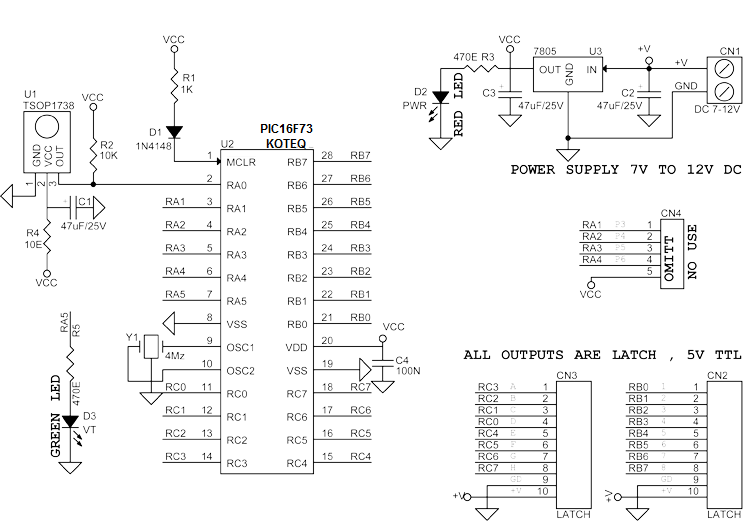

Schéma

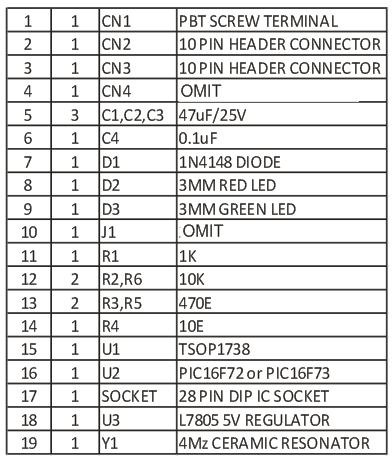

Liste des composants électroniques

Acheter vos composants sur Amazon

PIC16F73     TSOP1738     L7805     Condensateur 47uF/25V

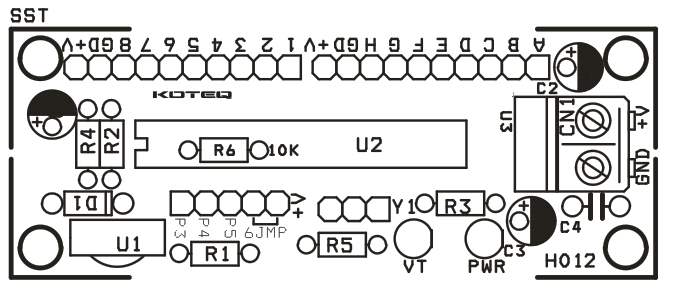

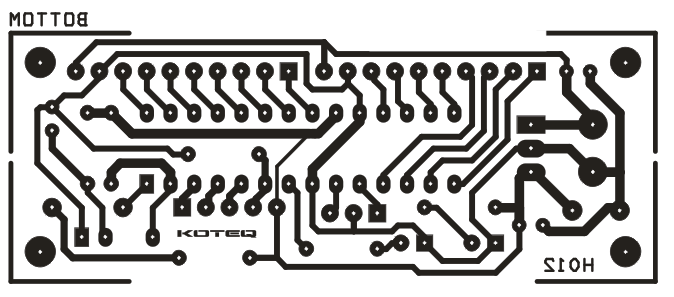

PCB

Vidéo
