Cet émetteur FM fonctionne dans la bande de fréquence 88-108 MHz, il consomme peu d’énergie.

Il est facile à réaliser et a l’utiliser à l’intérieur d’une maisons pour commencer à pratiquer un peu de la transmission radio.

Construction de bobine

bobine
– N est le nombre de tours = 5 tours
– D: est le rayon de la bobine = 0,5 cm
– L: est la longueur de la bobine = 1 cm

Antenne

Nous soudons un câble d’une longueur d’un mètre à la fin du premier tour de la boucle qui est le plus proche au collecteur du transistor Q2.

Ajustement

Pour un fonctionnement correcte, nous devons ajuster VR1 afin que nous ayons une tension collecteur Q1 entre 1,5 et 1,9 volts.

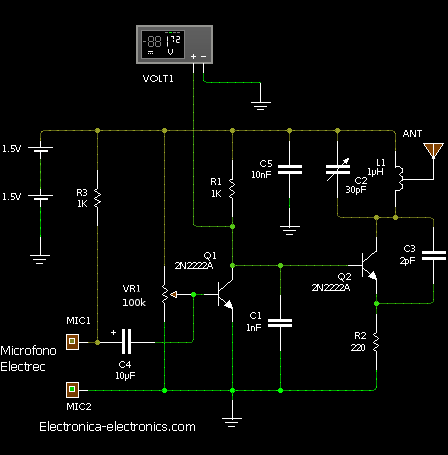

schema2

Réglage de la fréquence

Pour tester l’émetteur vous devez choisir une fréquence où il n’y a pas de station. Changer lentement le réglage de C2 jusqu’à ce que le bruit de fond de silence soit atteint, ensuite nous pouvons tester notre voix dans le microphone.

[b]Circuit imprimé[/b]

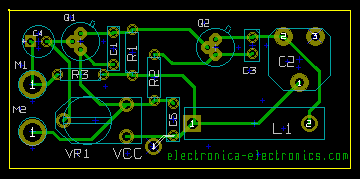

circuit emetteur

Vue 3D

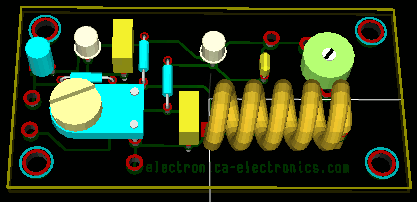

implantation composants emetteur

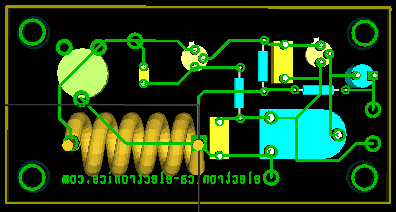

Vue du bas

efm88-108-8

Imprimer 1 / 1

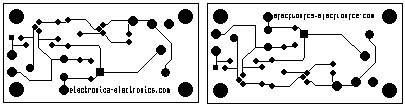

efm88-108-9

Attention : Ce montage est un émetteur expérimental, il ne peut pas être utilisé sauf si vous avez une autorisation dans votre pays.
