Réaliser un récepteur FM et un amplificateur audio utilisant LM386

Partagez cet article / informez vos amis
4.7
(3)

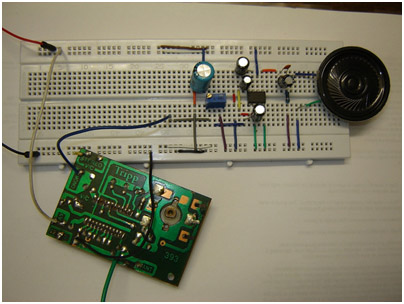

kit-recepteur-fm1C’est l’une des façons les plus simples de faire un récepteur FM. Procurez-vous un kit de récepteur FM à faible coût, faites un amplificateur audio  utilisant LM386, reliez-les entre eux et votre récepteur FM est prêt.

La plupart des kits de récepteur FM commerciales reçoivent les signaux  de la bande FM, généralement 88-108 MHz.
Ce projet est pour les novices qui peuvent faire des montages facilement.

Si vous n’avez jamais fait un amplificateur audio, s’il vous plaît, essayez ceci: LM386 sur planche. Le tutoriel vous montre toutes les connexions.
Le kit de récepteur FM vient habituellement avec 4 fils: +6 V, GND, antenne et Audio. Vous devez connecter le fil “Audio” à la broche “input” du circuit de l’amplificateur audio.

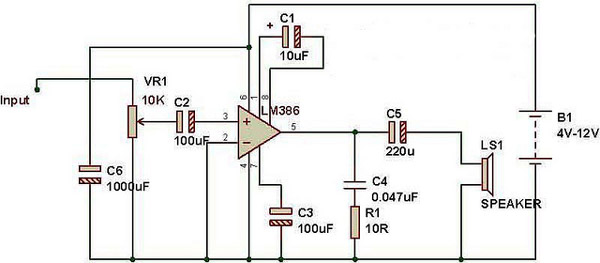

Schéma d’un ampli audio à base de LM386

kit-recepteur-fm2

Voir cette vidéo

Source: buildcircuit.com – CC



Notez cet article de 1 à 5 étoiles

Cliquez sur une étoile pour noter !

Note moyenne 4.7 / 5. Nombre de votes : 3
