Transmetteur FM à courte distance – 88MHz à 108MHz

    Attention: Texte traduit a l’aide de Google traduction

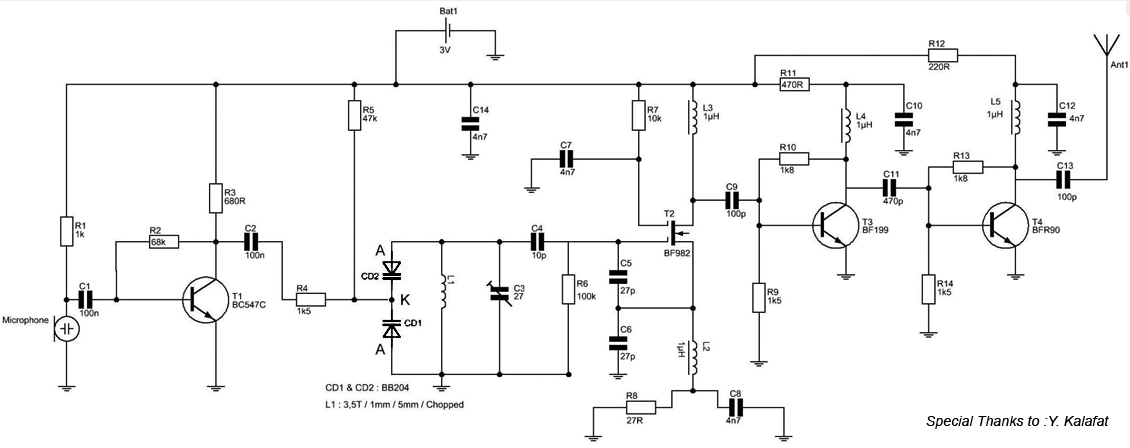

    Schéma

    emetteur

    Caractéristiques de l’émetteur

    Tension d’alimentation: +3 V DC
    Intensité: 21mA
    Fréquence de sortie: 88MHz – 108MHz
    Modulation: FM
    Frequency Shift: ± 30KHz
    Entrée: microphone à électret ou une autre source d’entrée audio

    La partie importante du circuit est formé de l’oscillateur de type Colpitts. C3, C4, C5, C6, CD1-CD2 et L1 détermine la fréquence. MOSFET BF982 et double porte parties sont actives dans l’oscillateur. Lorsque l’impédance d’entrée de la porte d’entrée MOSFET sont élevés, le réservoir LC n’est pas affecté. Toutefois transistors vigueur le réservoir LC et déphasage cause.

    Deux étapes de pilote sont ajoutés à isoler l’antenne de l’oscillateur. Première étape (BF199) amplifie le faible signal de l’oscillateur et fonctionne comme une charge constante. La deuxième étape (BFR90) amplifie le signal passant à travers l’antenne un peu plus. Un fil de cuivre à court peut être utilisé comme une antenne ici. Fixation d’une grande antenne à ce circuit est inutile parce que la puissance de sortie est faible.
    Notes

    1. Bobine 1: Le fil de bobinage doit être de 1 mm d’épaisseur et isolées. Nombre de tours: 3.5. 5mm de base doit être utilisé et la distance entre chaque tour doit être 1mm.
    2. Vous pouvez utiliser BF199 au lieu de BFR90.
    3. Si vous ne trouvez pas la diode varicap, vous pouvez utiliser deux BB405 place.
