Émetteur FM simple fonctionne autour de 100 MHz

    Cet émetteur FM est le plus simple et le plus basique. Cet émetteur est relativement puissant malgré son faible nombre de composants et sa tension de fonctionnement de 3 V. Les ondes peuvent pénétrer facilement trois étages d’un immeuble et peuvent dépasser 300 mètres en champ libre. Le circuit utilisé dans ce montage est basé sur une conception australienne éprouvée. La fréquence est réglable sur la bande FM. Il est possible aussi de régler la fréquence en dehors de la bande commerciale M pour une plus grande confidentialité. (Bien sûr, cela signifie que vous devez modifier votre radio FM pour pouvoir recevoir la transmission ou avoir un récepteur FM large bande.) La puissance de sortie est inférieure aux limites légales de nombreux pays (par exemple, les États-Unis et l’Australie) . Cependant, certains pays peuvent interdire TOUTES les transmissions sans fil sans licence. Le constructeur doit vérifier les exigences légales pour le fonctionnement de ce Montage.

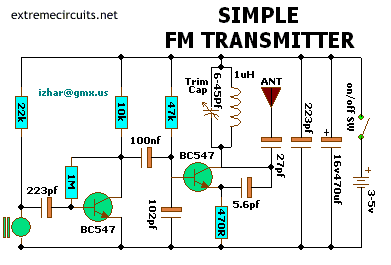

    Le circuit est essentiellement un oscillateur à radiofréquence (RF) qui fonctionne autour de 100 MHz. L’audio capté et amplifié par le microphone à électret est introduit dans l’étage d’amplification audio construit autour du premier transistor.

    Calibration de l’émetteur FM

    Placez l’émetteur FM à environ 3m d’une radio FM. Réglez la radio à environ 89 – 90 MHz. Revenez au Fm Tx et allumez-le. Écartez les enroulements de la bobine d’environ 1 mm l’un de l’autre. Aucun enroulement de bobine ne doit toucher un autre enroulement. Utilisez un petit tournevis pour régler le capuchon de finition. Retirez le tournevis de la vis de garniture après chaque réglage afin que le circuit LC ne soit pas affecté par la capacité parasite. Ou utilisez un tournevis en plastique. Si vous avez des difficultés à trouver la fréquence d’émission, demandez à une deuxième personne de régler de haut en bas la molette FM après chaque réglage. Un tour complet du capuchon de garniture couvrira toute sa gamme de capacité de 6pF à 45pF. La bande FM normale s’accorde sur environ un dixième de la plage complète du plafond de réglage. Il est donc préférable de l’ajuster par étapes de 5 à 10 degrés à chaque virage. Le réglage demande donc un peu de patience mais n’est pas difficile.

    La modulation FM : valeurs techniques et utilisation en radiodiffusion

    La modulation de fréquence (FM) est une technique de modulation analogique très utilisée pour transmettre des signaux audio et autres données à travers une onde porteuse. En FM, l’information à transmettre est utilisée pour moduler la fréquence de l’onde porteuse en temps réel. Cela signifie que la fréquence de l’onde est modifiée en fonction de l’information à transmettre. Cette modulation est réalisée par une source de modulation qui fournit un signal électrique qui varie en amplitude et en fréquence selon l’information à transmettre. La fréquence de l’onde porteuse est alors modulée en fonction de la variation de l’information, créant ainsi une onde porteuse modulée.

    Les valeurs techniques clés de la modulation FM sont la fréquence de l’onde porteuse et l’amplitude de la variation de la fréquence de l’onde porteuse. Dans la plupart des systèmes de diffusion FM, la fréquence de l’onde porteuse est de l’ordre de plusieurs mégahertz (MHz). La plage typique de fréquence de modulation pour la voix et la musique est de 50 Hz à 15 kHz. L’amplitude de la variation de fréquence (aussi appelée déviation de fréquence) est généralement limitée à une valeur maximale pour garantir une qualité de transmission satisfaisante. Dans la bande FM commerciale, la déviation de fréquence maximale est de l’ordre de 75 kHz.

    La modulation FM est très utilisée dans les systèmes de diffusion radio et de radiodiffusion FM pour sa capacité à fournir une haute qualité de transmission audio avec une bonne immunité aux interférences. En effet, la modulation FM a une excellente résistance aux bruits et aux interférences, car elle ne dépend pas de l’amplitude de l’onde porteuse pour transporter l’information. Au lieu de cela, l’information est transportée par la variation de la fréquence de l’onde, qui est plus robuste aux interférences que l’amplitude. En outre, la modulation FM permet de transmettre une large gamme de signaux, tels que la voix, la musique et les données, grâce à sa capacité à fournir une large bande passante.

    Source : electronics-lab.com (CC BY-SA 4.0)
