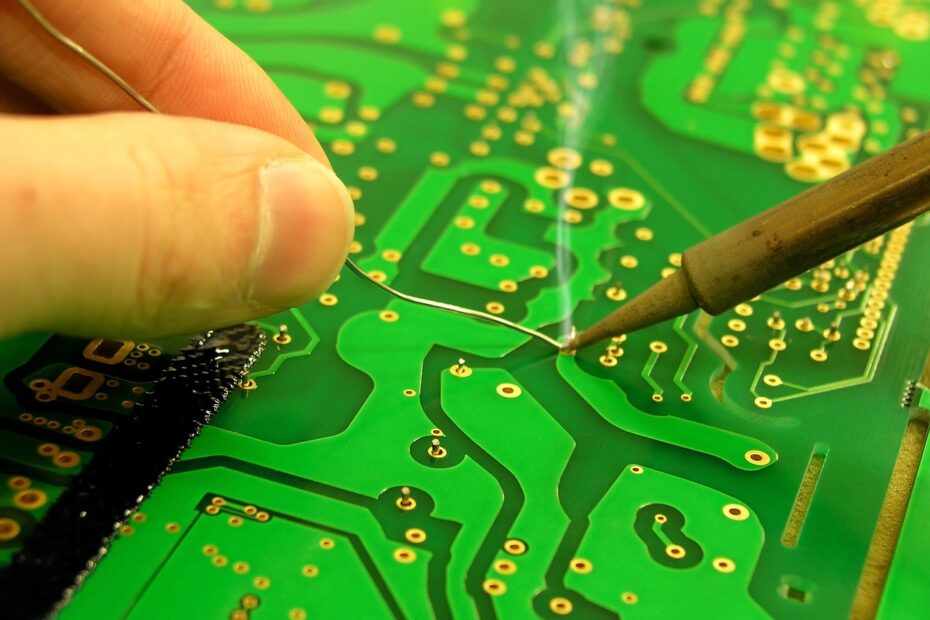

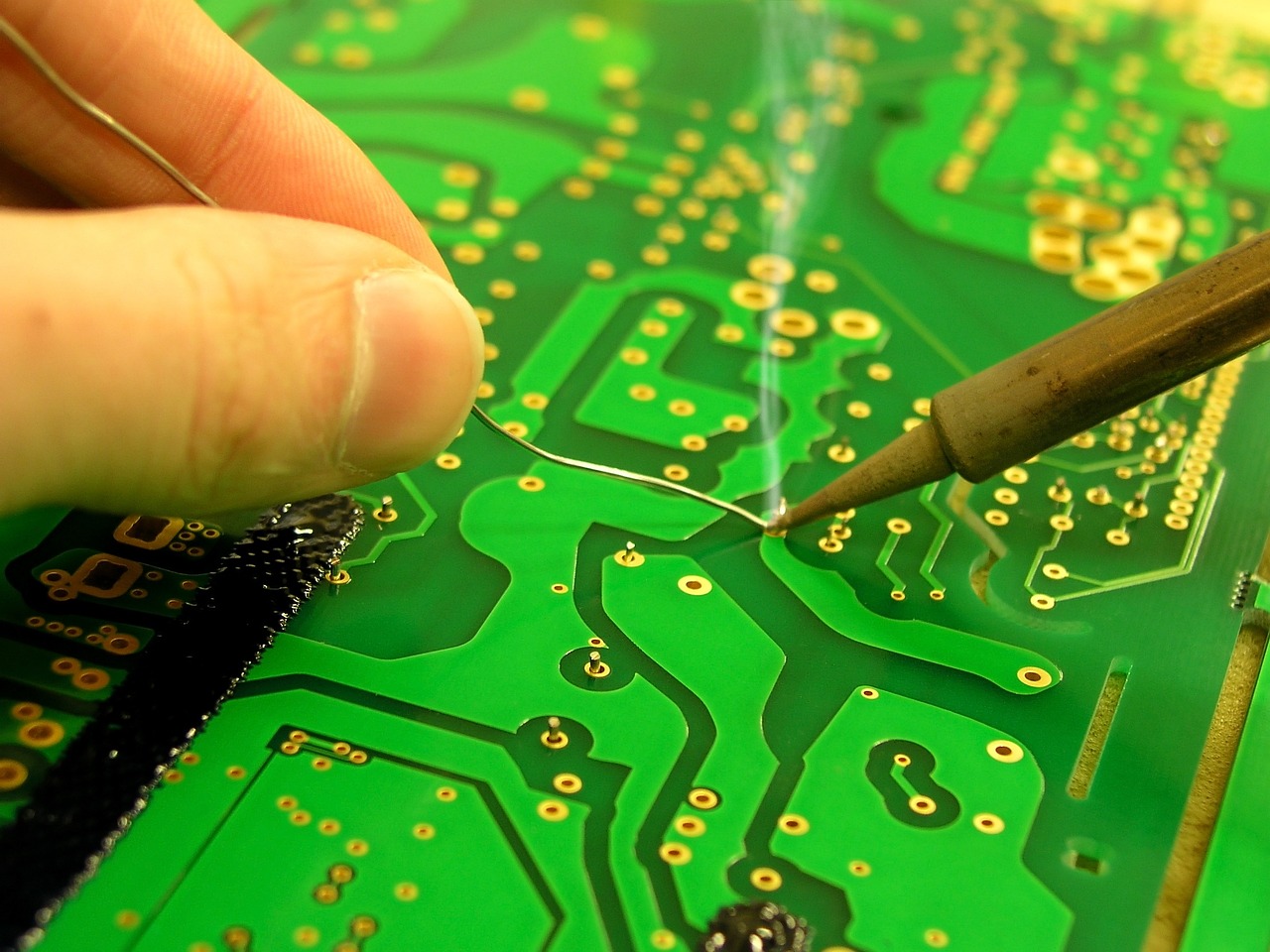

Fini la galère : La soudure électronique simplifiée

souder-carte-electronique

Découvrez comment maîtriser la soudure électronique en toute simplicité. Notre guide complet vous apprendra les techniques essentielles pour des soudures impeccables. Perfectionnez vos compétences en électronique avec nous !

Préparation de l’espace de travail

Tout d’abord, assurez-vous de travailler dans un endroit bien éclairé et bien ventilé. Évitez les courants d’air pour que la soudure ne refroidisse pas trop rapidement, ce qui pourrait entraîner des soudures de mauvaise qualité. Portez toujours des lunettes de sécurité pour protéger vos yeux des éventuelles éclaboussures de soudure.

Préparation du fer à souder

Branchez votre fer à souder et laissez-le chauffer pendant quelques minutes jusqu’à ce qu’il atteigne la température de soudage appropriée. La température dépend du type de soudure que vous utilisez, mais généralement, une température entre 300°C et 350°C est adéquate.

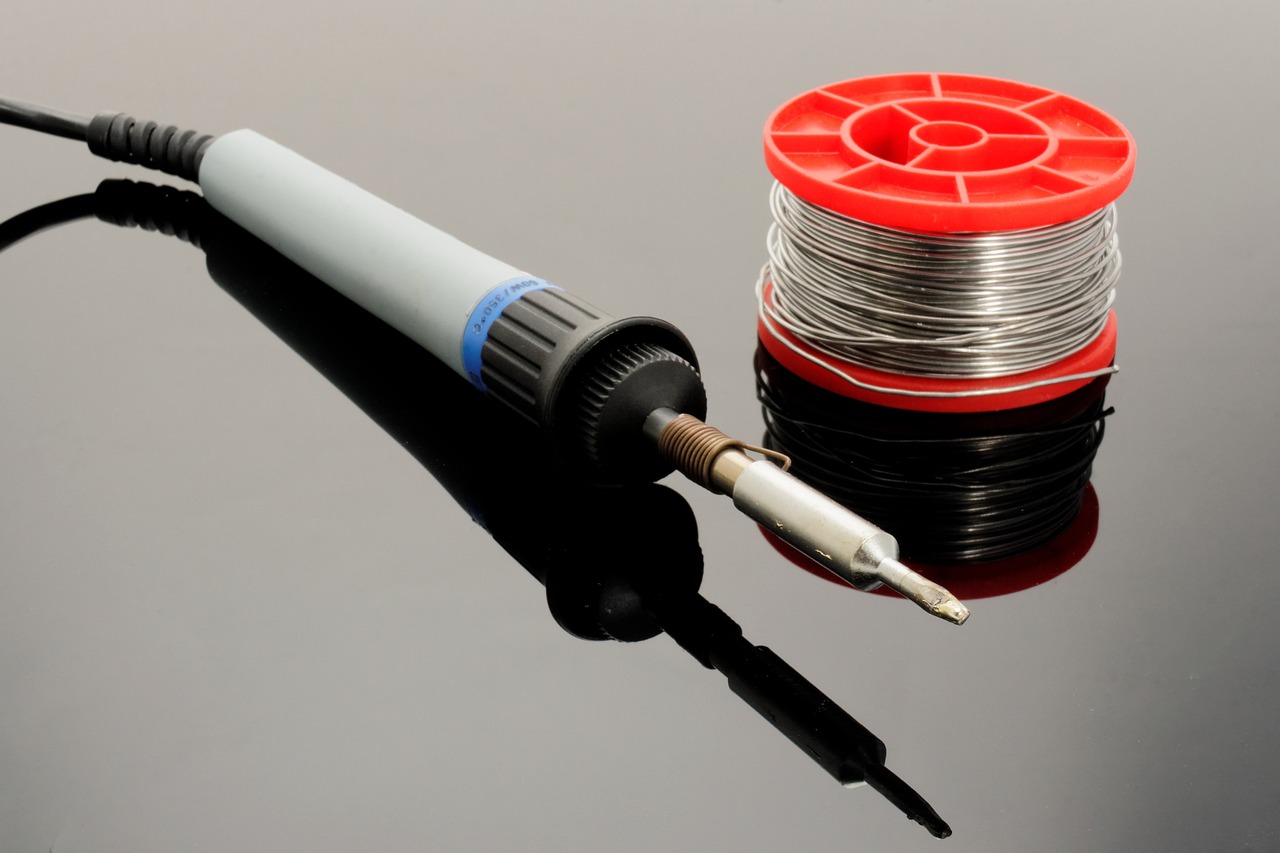

Comment choisir le bon fer et l’étain de qualité ?

fer-souder-etain

Pour garantir le succès de vos opérations de soudure, la sélection du bon matériel est d’une grande importance. Commencez par choisir un fer à souder de qualité, de préférence avec une pointe interchangeable. Un fer fiable et bien conçu facilite grandement le processus de soudure. Assurez-vous également que votre fer à souder est équipé d’un contrôle de température réglable. Cette fonctionnalité est essentielle, car elle vous permet d’adapter la chaleur en fonction des composants spécifiques que vous travaillez. En général, pour des tâches de soudure électronique, une plage de température de 300°C à 350°C est recommandée, mais veillez toujours à consulter les spécifications de vos composants pour déterminer la température idéale.

En ce qui concerne le matériau de soudure lui-même, optez pour une soudure à base d’étain, de préférence avec une faible teneur en plomb, dans un souci de sécurité. Les soudures à 60/40 (60% d’étain et 40% de plomb) ou sans plomb (lead-free) sont couramment utilisées dans les applications électroniques. Il est essentiel de veiller à ce que l’étain soit de haute qualité, propre et exempt de contaminants, car la qualité de la soudure dépend en grande partie de la pureté de l’étain. Le choix judicieux de ces éléments techniques est la clé d’un travail de soudure impeccable et fiable, vous permettant ainsi d’obtenir des connexions électriques solides et durables sur vos cartes électroniques.

Préparation des composants et de la carte

Une étape importante pour une soudure réussie consiste à positionner soigneusement vos composants électroniques sur la carte de circuit imprimé. Assurez-vous de bien comprendre l’orientation correcte de chaque composant en vous référant aux schémas électriques ou aux marquages sur les composants eux-mêmes. Cette attention aux détails est essentielle pour que votre circuit fonctionne comme prévu. Utilisez des pinces spécialement conçues pour maintenir les composants en place de manière stable et sécurisée pendant la soudure. Cela garantit que les composants ne bougeront pas pendant le processus de soudage, ce qui peut provoquer des soudures inégales ou mal alignées.

En outre, avant de commencer à souder, assurez-vous que les connexions sur la carte de circuit imprimé et les broches des composants sont propres et exempts de tout résidu ou d’oxydation. Vous pouvez nettoyer ces surfaces à l’aide d’un solvant approprié, d’une brosse antistatique ou d’un chiffon doux. Des connexions propres et débarrassées de toute contamination garantissent une meilleure adhérence de la soudure, créant ainsi des connexions plus fiables et durables. En mettant l’accent sur la préparation minutieuse de vos composants et de la carte, vous éliminerez bon nombre de potentielles sources d’erreurs lors du processus de soudure.

Soudure des composants

Lorsque vous êtes prêt à réaliser la soudure, suivez ces étapes avec précaution pour obtenir des résultats optimaux. Commencez par approcher doucement la pointe chaude du fer à souder de la broche du composant et du pad sur la carte. L’objectif est d’appliquer de la soudure sur la jonction du composant et de la carte, mais il est important de noter qu’il ne faut pas déposer la soudure directement sur la pointe du fer. La chaleur générée par le fer fera fondre la soudure et la fera couler naturellement sur la jonction, créant un lien solide.

Veillez à ce que la soudure s’étale uniformément sur la jonction, formant un cône lisse autour de la broche. L’uniformité de la soudure est essentielle pour garantir une connexion électrique fiable. Évitez de maintenir le fer à souder en place trop longtemps, car cela pourrait entraîner la surchauffe des composants ou de la carte, provoquant des dommages potentiels.

Pour retirer le fer à souder de la jonction, suivez cette règle d’or : retirez le fer en premier, puis la soudure. Cette méthode permet d’éviter tout risque de déplacement ou de déformation des composants. Répétez ce processus pour chaque broche du composant que vous soudez. En cas de besoin, pour éviter la formation de soudures froides, n’hésitez pas à réchauffer légèrement la soudure existante sur les joints, en veillant à ne pas trop chauffer pour éviter tout endommagement. La patience et la précision sont essentielles pour réussir des soudures électroniques impeccables.

Nettoyage et inspection

Utilisez une éponge humide ou une éponge de nettoyage pour nettoyer la pointe du fer à souder entre les soudures. Après avoir soudé tous les composants, inspectez soigneusement vos soudures. Elles devraient être brillantes, lisses et uniformes, sans bavures ni ponts entre les broches.

Réparation des éventuelles erreurs

Si vous constatez des soudures défectueuses, vous pouvez les corriger en chauffant la soudure existante avec le fer à souder et en laissant la soudure fondue se remettre en place. Vous pouvez également retirer l’excès de soudure avec une pompe à dessouder.

Conseils supplémentaires

  • Pratiquez d’abord sur une carte de circuit imprimé de test pour vous familiariser avec la technique.
  • Utilisez la soudure avec parcimonie. Trop de soudure peut créer des ponts entre les broches.
  • Soyez patient et prenez votre temps. La précipitation peut entraîner des erreurs.

En suivant ces étapes et en pratiquant régulièrement, vous serez en mesure de souder des composants sur des cartes électroniques de manière propre et efficace. La soudure est une compétence essentielle en électronique, alors n’ayez pas peur de vous entraîner et de perfectionner votre technique. Bonne soudure !
