Contrôleur abaisseur, synchrone, de forte puissance

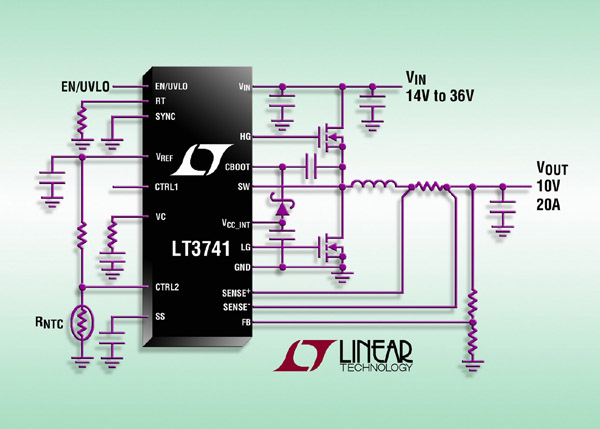

    Linear Technology annonce le LT3741, un convertisseur DC/DC abaisseur, synchrone, conçu pour réguler, avec une précision de ± 6%, les courants de sortie jusqu’à 20 A. Avec sa gamme de tensions d’entrée, de 6 V à 36 V, et un fonctionnement à courant constant et tension constante, il est idéal dans un grand nombre d’applications allant des chargeurs de batterie et de supercondensateur, des pilotes de laser, aux éclairages à DEL de forte intensité. Le LT3741 utilise deux commutateurs MOSFET, externes, et génère un courant continu de sortie jusqu’à 20 A, sur la gamme de tensions de 0 V à 34 V. Des rendements aussi élevés que 95% permettent de se passer de radiateurs externes. La fréquence du LT3741 peut être programmée et synchronisée de 200 kHz à 1 MHz, ce qui permet aux concepteurs d’optimiser le fonctionnement tout en réduisant la taille des composants externes. Encapsulé dans un boîtier QFN-20, de 4 mm x 4 mm, ou TSSOP-20, à performances thermiques renforcées, le LT3741 offre une source à courant et tension constantes très compacte

    Le LT3741 utilise un contrôle à mode courant moyen pour assurer la régulation du courant de l’inductance sur une large gamme de tensions de sortie, de 0 V à VIN – 2 V.  L’intensité régulée est fixée par une tension analogique appliquée sur les broches CTRL et une résistance détectrice de courant externe. L’architecture unique du LT3741 lui permet de générer et de recevoir du courant. La tension de sortie régulée et la protection contre les surtensions du LT3741 sont fixées par un diviseur de tension externe. Les caractéristiques supplémentaires comprennent une référence de tension de précision externe, une broche (ULVO) de blocage programmable en cas de sous tension et un arrêt thermique.

    Le LT3741EUF est disponible en boîtier QFN de 20 broches, 4 mm x 4 mm, et le LT3741IEFE est disponible en boîtier TSSOP-20, à performances thermiques renforcées. Les versions de classe « I », à gamme de températures plus étendues, le LT3741IUF et le LT3741IIFE, sont également disponibles. Toutes les versions sont disponibles sur stock. Pour plus d’informations, visiter le site www.linear.com

    Convertisseur abaisseur, synchrone, courant constant / tension constante, de forte puissanc

    Convertisseur abaisseur, synchrone, courant constant / tension constante, de forte puissanc

    Résumé des caractéristiques : LT3741

    . Broche CTRL pour un contrôle précis de l’intensité régulée de sortie

    · Précision de la régulation de la tension : ± 1,5%

    · Précision de la régulation de l’intensité : ± 6%

    · Gamme de tensions d’entrée : 6 V à 36 V

    · Gamme de tensions de sortie : 0 V à (VIN – 2 V)

    · Contrôle à mode courant moyen

    · Intensité d’arrêt : < 1 µA

    · Rendement jusqu’à 95%

    · Broche supplémentaire pour un contrôle thermique du courant dans la charge

    · Boîtiers QFN 4 mm x 4 mm et FE de 20 broches, à performances thermiques renforcées

    Source: zellercom.com
