Le compteur – décodeur décimal très célèbre il appartient au circuit MOS.
La tension d’alimentation peut atteindre 18v (tension minimum 3v).
L’entré clock de ce circuit peut accepter une fréquence jusqu a 10mhz, la consommation de courant et presque négligeable si en le compare par les circuits de la technologie TTL. L’impédance de sortie est très élever donc on ne peut plus utiliser une charge qui consomme plus qu’au 5mA (tension d’alimentation =10v) donc il faut intercaler un dispositif d’amplification un transistor par exemple.

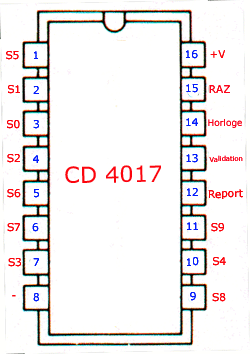

Brochage
cd4017

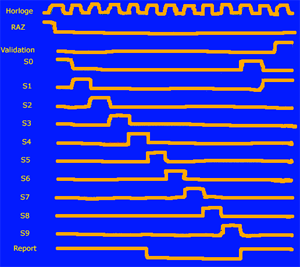

Diagramme de fonctionnement
cd4017-2
Au rythme des fronts montants sur l’entrée Horloge le comptage avance de S0 a S9 bien sure l’entrée de validation doit être mise à un état logique 0. Si on impose un état logique 1 a cette entrée le comptage s’arrête.
Si en envoie une impulsion positive sur l’entrée RAZ le compteur se met immédiatement à zéro c’est à dire S0 =1.
L’entrée Report a pour rôle c’est d’attaquer un autre compteur pour obtenir des compteurs arrivant jusqu a 100 ou plus.

CD4022
Le CD 4022 dispose que 8 sorties (S0 a S7) donc le brochage des sorties est différent a celui du CD 4017.
C’est un circuit compteur décodeur a 8 sorties.
