Le testeur de cristal

1 Star2 Stars3 Stars4 Stars5 Stars (2 votes, moyenne: 5,00 sur5)
Loading...
1 280 vues

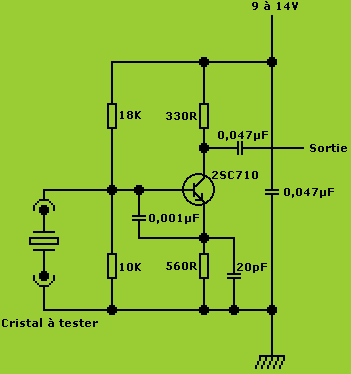

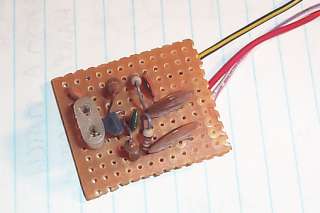

Ce petit circuit insignifiant est pourtant super pratique pour vérifier la fréquence de cristaux dont l’identification est effacée ou inexistante.Monté sur un circuit perforé avec des câbles à pinces croco, il peut aussi servir comme oscillateur de test pour divers montages.

Pour l’utiliser c’est très simple, il n’y a qu’à connecter le cristal à tester et relier la sortie à un compteur de fréquence ou même, à un récepteur capable de recevoir la bande MF/HF (300KHz à 30MHz).


tdc1tdc2

Source: eaulive.free.fr | GNU FDL
