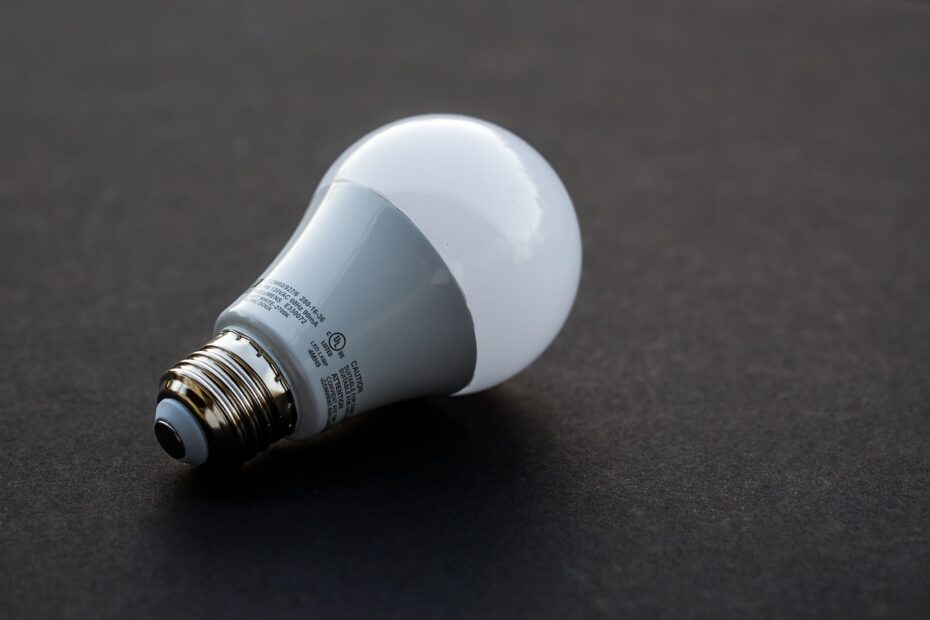

Les ampoules LED, prisées pour leur efficacité énergétique et leur durabilité, ont conquis le marché de l’éclairage. Notre guide explore la structure interne des ampoules LED, révélant les secrets du circuit électronique qui les alimente. Nous examinons les composants clés tels que les puces LED, les transformateurs et les condensateurs, tout en offrant des conseils pratiques pour diagnostiquer et réparer ces lampes innovantes. Comprendre la construction interne des ampoules LED permet non seulement d’apprécier leur ingénierie, mais aussi de les réparer efficacement, offrant ainsi une solution économique et écologique pour prolonger leur durée de vie.
Construction interne de l’ampoule LED
1. Le Boîtier
Le boîtier protecteur de l’ampoule LED, souvent façonné en plastique ou en verre, va au-delà d’une simple enveloppe. Sa conception minutieuse offre une double fonctionnalité : préserver les composants internes contre les agressions de la poussière et prévenir les dommages mécaniques potentiels. Doté d’un mécanisme de fixation variable, il peut être aisément vissé ou clipsé, offrant une accessibilité pratique selon les spécifications du modèle. Cette coque extérieure renforce la robustesse de l’ampoule tout en optimisant son esthétique, conciliant ainsi protection fonctionnelle et esthétique raffinée.
2. Le Circuit électronique
Le circuit électronique constitue l’essence même de l’ampoule LED. Cœur technologique, il intègre des éléments essentiels tels que le transformateur, le redresseur, les condensateurs, la puce LED et un radiateur, harmonisant leur interaction pour produire une lumière efficace et durable.
a. Le Transformateur
Le transformateur, petit génie électrique, ajuste la tension du réseau pour la rendre compatible avec l’ampoule LED. Cette dernière, conçue pour des tensions plus basses, profite de cette adaptation précise assurée par le transformateur. Cet accord technique garantit un fonctionnement optimal des LED, assurant une luminosité éclatante tout en préservant leur durée de vie. C’est grâce à cette astuce électrique que les ampoules LED modernes illuminent nos espaces de manière efficace et écoénergétique.
b. Le Redresseur
Le redresseur convertit le courant alternatif (CA) en courant continu (CC) nécessaire pour alimenter les LED. Il garantit également un flux de courant unidirectionnel, nécessaire pour le bon fonctionnement des LED.
c. Les Condensateurs
Les condensateurs sont utilisés pour stocker de l’énergie électrique et aider à maintenir une tension stable. Ils peuvent également jouer un rôle dans la correction du facteur de puissance.
d. La Puce LED
La puce LED elle-même est souvent une puce à semi-conducteurs, généralement fabriquée à partir de matériaux tels que l’arséniure de gallium. Cette puce convertit l’électricité en lumière.
e. Le Radiateur
Les ampoules LED génèrent de la chaleur, bien que moins que les ampoules traditionnelles. Un radiateur est inclus pour dissiper la chaleur et maintenir une température de fonctionnement optimale.
3. L’éclairage LED

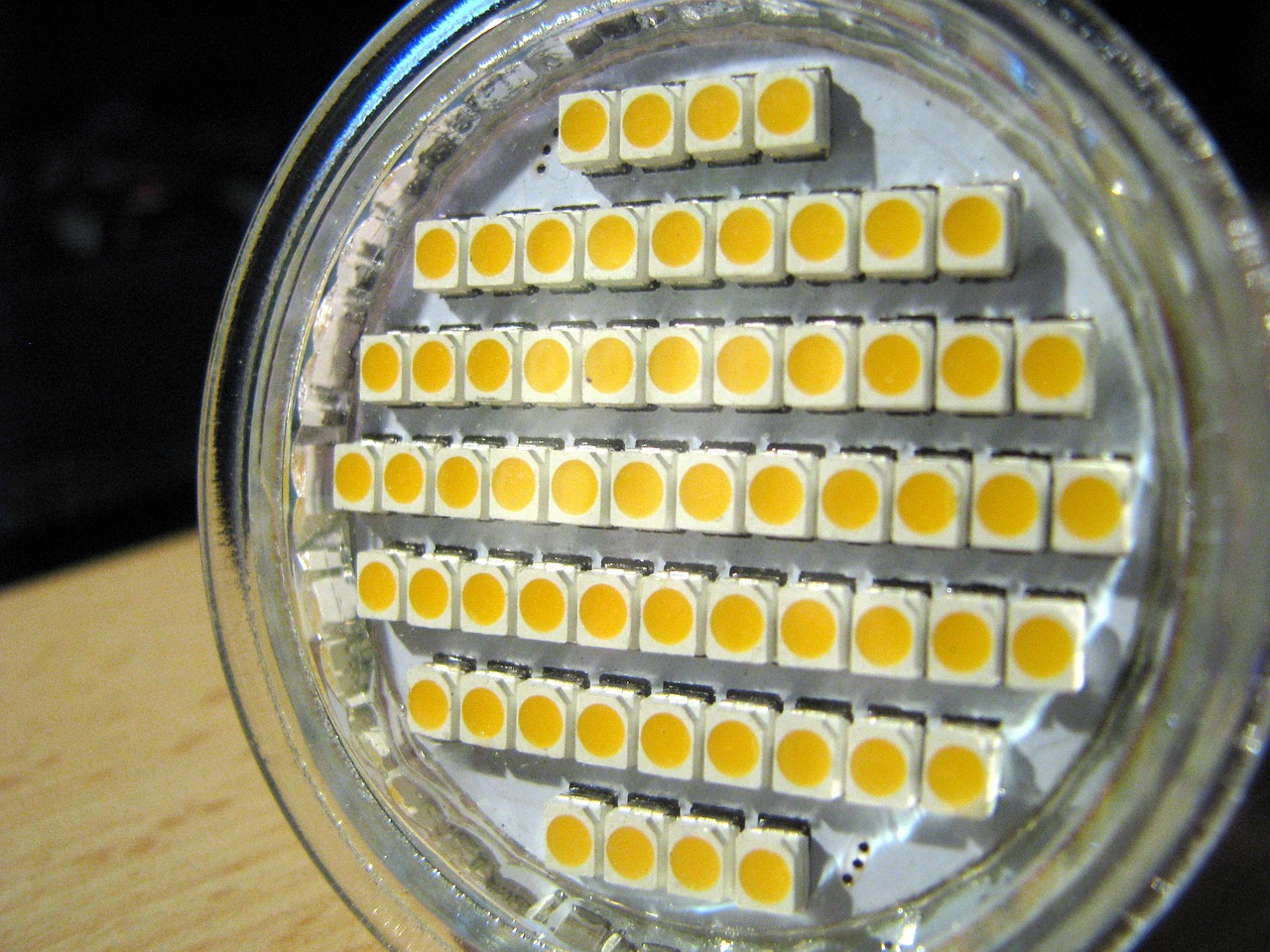

L’éclairage LED est généralement constitué de plusieurs diodes émettrices de lumière (LED) disposées sur une plaque de circuit imprimé. Ces LED peuvent être de différentes couleurs pour produire une lumière blanche ou colorée, selon l’application.
Composants utilisés
- Puces LED : Les puces à semi-conducteurs émettant de la lumière.
- Transformateur : Réduit la tension du réseau électrique.
- Redresseur : Convertit le courant alternatif en courant continu.
- Condensateurs : Stockent de l’énergie et aident à stabiliser la tension.
- Radiateur : Dissipe la chaleur générée par les LED.
- Circuit Imprimé : Soutient les LED et autres composants électroniques.
Réparation de l’ampoule LED
Si votre ampoule LED ne fonctionne plus, voici quelques étapes pour la réparer et économiser de l’argent :
Vérification visuelle
- Vérifiez le boîtier : Assurez-vous qu’il n’y a pas de dommages externes visibles.
- Vérifiez les connexions : Assurez-vous que toutes les connexions internes sont intactes.
Test de la tension
Utilisez un multimètre pour mesurer la tension à la sortie du transformateur. Si la tension est incorrecte, le transformateur pourrait être défectueux.
Vérification des LEDs
- Visuellement : Examinez les LED pour voir si l’une d’entre elles est endommagée ou défectueuse.
- Test avec un multimètre : Mesurez la continuité sur chaque LED. Remplacez celles qui ne fonctionnent pas.
Vérification des condensateurs
- Vérifiez visuellement : Recherchez des signes de fuite ou de gonflement sur les condensateurs. Remplacez-les si nécessaire.
- Testez avec un multimètre : Mesurez la capacité des condensateurs. Remplacez ceux qui sont défectueux.
Vérification du redresseur
- Test de continuité : Vérifiez si le redresseur fonctionne correctement en mesurant la continuité.
- Remplacement : Si le redresseur est défectueux, remplacez-le.
Conclusion
En réparant votre ampoule LED, vous pouvez économiser de l’argent et contribuer à réduire les déchets électroniques. Cependant, assurez-vous de prendre des précautions, débranchez l’ampoule avant de commencer la réparation et consultez les spécifications du fabricant. Si vous n’êtes pas à l’aise avec les réparations électriques, il est recommandé de faire appel à un professionnel.
