Les régulateurs de tension constituent des composants fondamentaux dans la majorité des systèmes électroniques modernes. Ils assurent une alimentation stable et protégée pour les circuits sensibles, en maintenant une tension constante malgré les fluctuations de la source d’entrée ou les variations de charge. Sans ces dispositifs, de nombreux appareils numériques, systèmes embarqués et équipements industriels seraient exposés à des risques de panne, de surchauffe ou de dégradation prématurée. Cet article de près de neuf cents mots explore en profondeur le rôle des régulateurs de tension, leurs principaux types, leurs caractéristiques techniques et leurs applications dans des environnements professionnels et grand public.
Les régulateurs de tension : définition et rôle dans les circuits électroniques
Un régulateur de tension est un composant électronique dont la fonction principale consiste à maintenir une tension de sortie stable, indépendamment des variations de la tension d’entrée et de la charge connectée au circuit. Cette stabilité est cruciale, car de nombreux composants comme les microcontrôleurs, les capteurs, les mémoires électroniques ou les modules de communication ont besoin d’une alimentation contrôlée pour fonctionner correctement. Par exemple, un microcontrôleur fonctionnant à 3.3 volts peut être endommagé si la tension dépasse quatre volts. Le régulateur devient donc un maillon essentiel pour protéger le système et garantir un fonctionnement optimal.
Un autre rôle important du régulateur de tension est d’améliorer la qualité de l’alimentation en réduisant le bruit électrique. Les régulateurs linéaires en particulier fournissent une tension très propre, ce qui avantage les circuits analogiques comme les amplificateurs opérationnels, les préamplificateurs audio ou les capteurs de précision. Ce niveau de filtrage permet de réduire les interférences et d’obtenir des mesures plus fiables, notamment lorsque des variations de quelques millivolts peuvent fausser les résultats.
Les régulateurs linéaires et leur fonctionnement

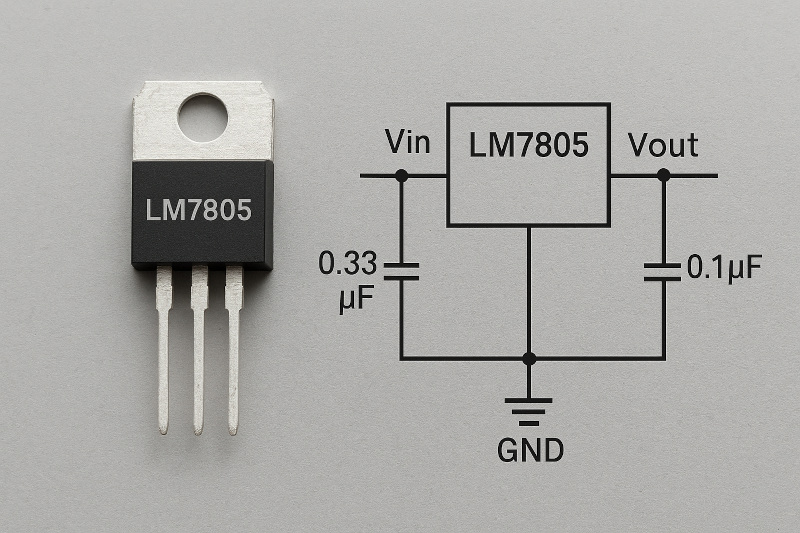

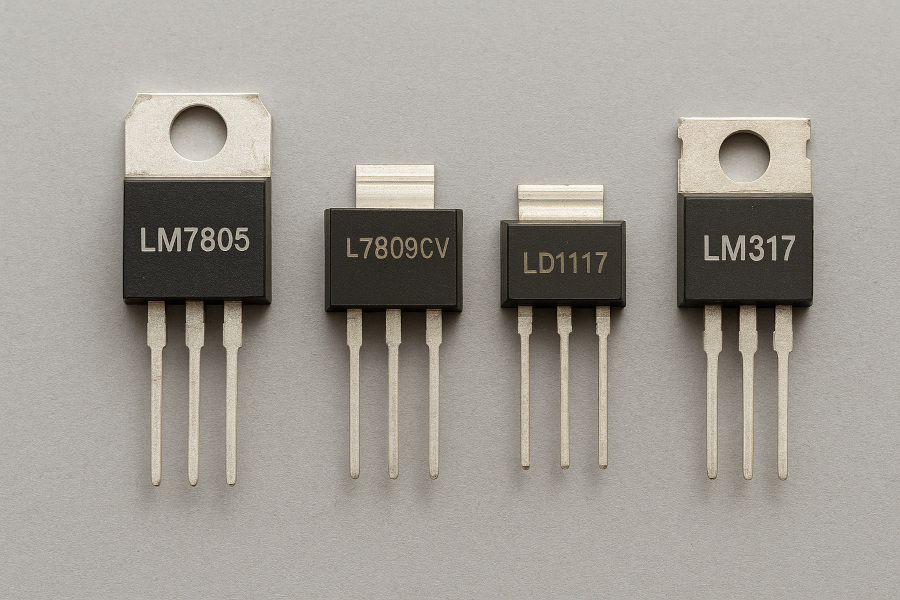

Les régulateurs linéaires sont les modèles les plus anciens et les plus simples. Ils fonctionnent comme une résistance variable qui ajuste en permanence la tension de sortie. Leur principal avantage réside dans la qualité de la tension produite, puisqu’ils génèrent un bruit extrêmement faible et ne nécessitent que peu de composants externes. Un modèle très connu est le LM7805, capable de fournir cinq volts à partir d’une source allant jusqu’à trente-cinq volts. Ce type de composant peut atteindre une précision de régulation de l’ordre de deux pour cent, ce qui est suffisant pour la majorité des circuits logiques classiques.
Cependant, les régulateurs linéaires présentent un inconvénient majeur : leur faible rendement. Si la source d’alimentation fournit douze volts et que le régulateur doit délivrer cinq volts à un courant de un ampère, sept watts seront dissipés sous forme de chaleur. Cette caractéristique limite l’usage de ce type de régulateur dans les applications à forte consommation. Il devient alors nécessaire d’utiliser un dissipateur thermique, surtout lorsque la charge dépasse cent cinquante milliampères ou lorsque la tension d’entrée excède significativement la tension nécessaire au circuit.
Les régulateurs à découpage et leurs avantages énergétiques
Les régulateurs à découpage, également appelés convertisseurs à commutation, utilisent une méthode totalement différente pour stabiliser la tension. Ils commutent rapidement un transistor interne, généralement à une fréquence de cinquante kilohertz à deux mégahertz, puis filtrent la sortie pour obtenir une tension stable. Cette technique permet d’atteindre des rendements supérieurs à quatre vingt dix pour cent, ce qui représente un avantage considérable pour les appareils alimentés par batterie ou pour les systèmes industriels où les pertes d’énergie doivent rester limitées.
Les convertisseurs abaisseurs, appelés Buck, réduisent la tension d’entrée pour fournir une tension plus faible. Les convertisseurs élévateurs, appelés Boost, produisent une tension supérieure à la source. Les convertisseurs Buck Boost permettent d’obtenir une tension stabilisée même si la tension de la source varie au-dessus ou en dessous de la valeur désirée. Ces caractéristiques rendent les régulateurs à découpage très polyvalents. Par exemple, un module de type XL4015 peut délivrer jusqu’à cinq ampères avec un rendement supérieur à quatre vingt huit pour cent. Ce type de performance serait impossible avec un régulateur linéaire traditionnel.
Il est important de noter que les régulateurs à découpage génèrent plus de bruit électrique que les régulateurs linéaires. Ils sont donc moins adaptés aux circuits nécessitant une très grande précision analogique. Cependant, grâce aux progrès technologiques, certains modèles modernes parviennent à réduire significativement ces interférences, ce qui élargit leur champ d’applications.
Comment choisir un régulateur de tension adapté à son projet
Le choix d’un régulateur dépend de plusieurs critères techniques. Le premier critère concerne la tension d’entrée et la tension de sortie souhaitée. Il faut également tenir compte de la marge nécessaire pour que le régulateur fonctionne correctement. Par exemple, la plupart des régulateurs linéaires traditionnels nécessitent une différence minimale de deux volts entre l’entrée et la sortie, tandis que les modèles faible chute de tension, appelés LDO, peuvent fonctionner avec une différence inférieure à trois cents millivolts.
Le deuxième critère important est le courant maximal consommé par la charge. Un régulateur linéaire peut fournir des courants de l’ordre de un à deux ampères, mais la dissipation thermique augmente proportionnellement. Un régulateur à découpage sera souvent privilégié pour des charges dépassant cinq cents milliampères.
Un troisième critère à prendre en compte est le rendement énergétique. Pour les appareils portables fonctionnant sur batterie, un régulateur à découpage permet de prolonger l’autonomie de manière significative. Un dernier critère concerne le niveau de bruit acceptable pour le projet. Les circuits de mesure hautement sensibles privilégieront des régulateurs linéaires ou des régulateurs à découpage accompagnés de filtres supplémentaires.
| Critère | Description | Valeurs / Exemples typiques | Type recommandé selon le besoin |
|---|---|---|---|
| Tension d’entrée et de sortie | Différence minimale nécessaire pour que le régulateur fonctionne correctement. | Régulateurs linéaires classiques : différence d’environ 2 V. LDO : différence < 0,3 V. | Linéaire si la tension d’entrée est proche de la sortie. LDO si marge très faible. |
| Courant maximal | Capacité du régulateur à fournir un courant adapté à la charge sans surchauffe. | Linéaire : 1 à 2 A avec forte dissipation thermique. Découpage : idéal > 500 mA. | Découpage pour courants élevés. Linéaire pour charges modérées. |
| Rendement énergétique | Importance de limiter les pertes sous forme de chaleur, surtout pour les appareils sur batterie. | Linéaire : rendement souvent < 50 %. Découpage : jusqu’à 90 % ou plus. | Découpage si autonomie ou efficacité énergétique prioritaires. |
| Niveau de bruit électrique | Besoin d’une tension propre pour les circuits analogiques ou les capteurs sensibles. | Linéaire : faible bruit. Découpage : bruit plus élevé sans filtrage. | Linéaire pour haute précision. Découpage avec filtres si bruit réduit requis. |
| Complexité d’intégration | Nombre de composants nécessaires et difficulté de mise en œuvre. | Linéaire : installation simple. Découpage : nécessite selfs, diodes, condensateurs. | Linéaire pour simplicité. Découpage pour performances avancées. |
Les applications pratiques des régulateurs de tension
Les régulateurs de tension se retrouvent dans une large variété d’appareils du quotidien. Ils sont présents dans les ordinateurs portables, les téléphones mobiles, les systèmes automobiles, les alimentations de laboratoire ou les cartes de développement comme Arduino et Raspberry Pi. Un exemple concret est la carte Arduino Uno qui utilise un régulateur linéaire de type NCP1117 pour obtenir cinq volts et trois virgule trois volts. Les régulateurs à découpage sont quant à eux utilisés dans les alimentations à haute efficacité, les drones, les panneaux solaires et les systèmes embarqués nécessitant une faible consommation énergétique.
En conclusion, les régulateurs de tension jouent un rôle essentiel dans la protection et la stabilité des circuits électroniques. Leur choix dépend de nombreux paramètres techniques, notamment la qualité de la tension souhaitée, le rendement énergétique, la dissipation thermique et le niveau de précision requis. Grâce à une compréhension claire de leurs caractéristiques et de leur fonctionnement, il devient possible de sélectionner le composant le plus adapté à chaque projet électronique, qu’il s’agisse d’un simple montage d’apprentissage ou d’un système professionnel avancé.
