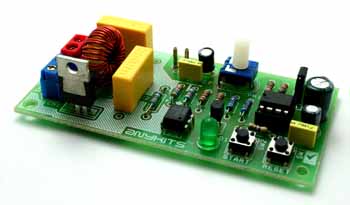

Ce montage de minuterie AC 230 V classique offre une solution polyvalente pour diverses applications nécessitant une minuterie précise jusqu’à 3 minutes, permettant ainsi un contrôle minutieux sur une charge fonctionnant sous une tension secteur de 230 V, avec une puissance maximale de 200 watts. Ce dispositif ingénieux repose sur le circuit intégré Classic 555 Timer, qui coordonne de manière efficace le déclenchement d’un TRIAC pour une performance optimale. L’une des caractéristiques remarquables de cette conception réside dans son système d’isolation optique, assurant une séparation sécurisée entre l’entrée et la sortie.
Doté d’une alimentation en courant continu de 12 V, cette minuterie s’adapte parfaitement à diverses configurations. Que ce soit avec une alimentation secteur de 240 VCA ou 120 VCA, le montage demeure compatible, tout en tenant compte des spécificités liées à l’utilisation de 120 V / 230 V CA. Lorsque la minuterie est activée, elle permet de contrôler des charges allant jusqu’à 200 watts, garantissant ainsi une gestion efficace de l’énergie.
Pour faciliter son utilisation, un commutateur tactile de démarrage et de réinitialisation est intégré, offrant une convivialité accrue. De plus, un indicateur LED de mise sous tension permet de visualiser rapidement l’état opérationnel de la minuterie. L’aspect pratique n’est pas négligé non plus, car le circuit imprimé est équipé de quatre trous de montage de 3,2 mm chacun, facilitant ainsi son intégration dans diverses configurations. Les dimensions du circuit imprimé, mesurant 46 mm x 91 mm, concilient compacité et fonctionnalité, offrant une solution efficace dans un espace restreint.
Le MOC2031 : Un optocoupleur essentiel pour une isolation électrique fiable et sûre
Le MOC2031 est un composant électronique essentiel appartenant à la famille des optocoupleurs et des opto-isolateurs. Conçu pour fournir une isolation électrique efficace entre des circuits à basse tension et des circuits à haute tension, le MOC2031 offre une solution fiable pour minimiser les risques de dommages électriques et pour assurer une séparation sécurisée des signaux. Ce dispositif est composé d’un émetteur de lumière infrarouge et d’un phototransistor intégrés dans un seul boîtier compact. Lorsqu’un signal électrique est appliqué à l’émetteur, celui-ci génère une lumière infrarouge qui est ensuite détectée par le phototransistor, déclenchant ainsi une réaction dans le circuit de sortie. Cette conception ingénieuse permet d’isoler galvaniquement les deux côtés du circuit, ce qui est particulièrement avantageux dans les applications nécessitant une protection contre les interférences électromagnétiques et les problèmes de boucle de masse. Le MOC2031 est largement utilisé dans les systèmes de commande, les dispositifs de sécurité et d’autres applications industrielles et électroniques où l’isolement électrique est important pour assurer un fonctionnement fiable et sécurisé.
BT136 : Le TRIAC essentiel pour la commutation efficace dans les applications AC
Le BT136 est un composant électronique couramment utilisé dans les applications de commutation de puissance, en particulier dans les circuits de contrôle d’éclairage et d’appareils à courant alternatif. C’est un TRIAC (Triode for Alternating Current) qui offre une solution efficace pour la commutation de charges AC (courant alternatif). Le BT136 est conçu pour permettre la régulation du courant électrique à travers un circuit en contrôlant la phase de la tension alternative appliquée. En réponse à un signal de commande basse tension, le BT136 peut commuter des charges allant jusqu’à une certaine puissance, en fonction de sa spécification. Sa conception compacte et son intégration simplifiée le rendent populaire dans diverses applications, notamment dans les gradateurs d’éclairage, les régulateurs de vitesse de moteur et les systèmes de contrôle d’appareils électroménagers. Cependant, il est important de noter que le BT136 requiert une dissipation thermique adéquate en raison des pertes d’énergie qui se produisent pendant la commutation. Dans l’ensemble, le BT136 se distingue comme un composant essentiel pour la gestion efficace et précise de la puissance AC dans une variété d’applications industrielles et domestiques.

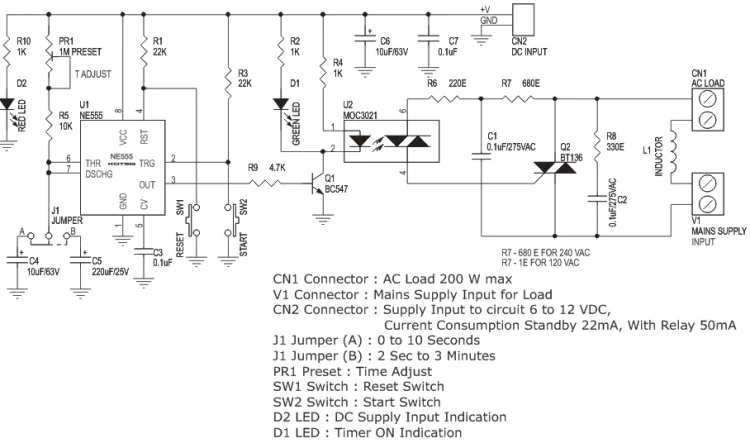

Schéma du Minuterie 230 VAC

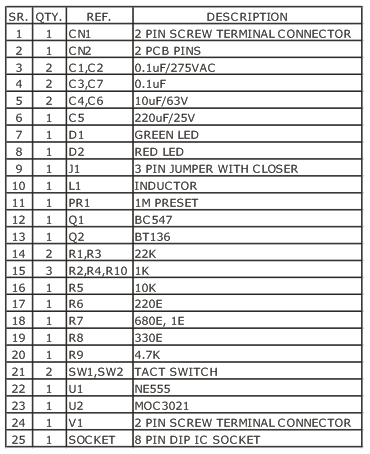

Liste des composants électroniques

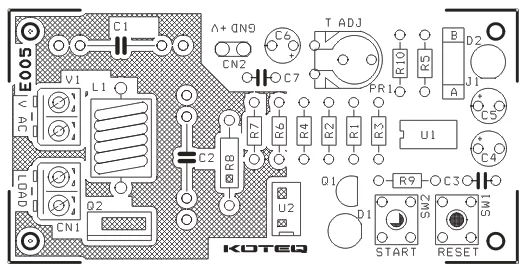

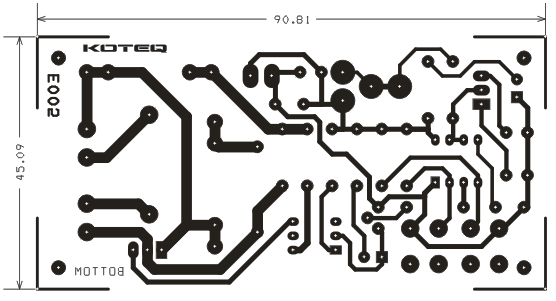

PCB
Source : electronics-lab.com (CC BY-SA 4.0)
