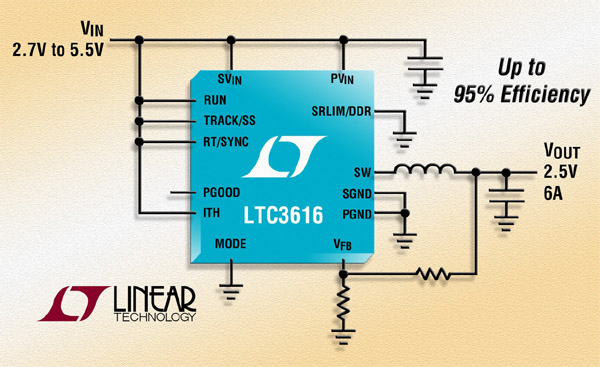

Le LTC3616 est un régulateur à découpage synchrone, 4 MHz, de haut rendement, présenté par Linear Technology, qui possède une architecture à mode courant et à fréquence fixe. Le LTC3616 intègre des commutateurs, à faible résistance, qui lui permettent de fournir une intensité continue de sortie jusqu’à 6 A, à partir d’un boîtier QFN de 3 mm x 5 mm. Son fonctionnement à faible chute de tension autorise une gamme de tensions de sortie de 0,6 V à quelques millivolts sous la tension d’entrée VIN. Le LTC3616 marche à partir d’une tension d’entrée comprise entre 2,25 V et 5,5 V, ce qui le rend idéal pour les applications alimentées sur un élément de batterie Li-ion, ainsi que pour les systèmes à bus de tension intermédiaire 3,3 V ou 5 V. Sa fréquence de commutation est programmable par l’utilisateur de 300 kHz à 4 MHz, permettant l’emploi de petits condensateurs et inductances, à coût réduit.
Le LTC3616 emploie des transistors commutateurs internes, à résistances RDS(0N) de seulement 25 mohms et 35 mohms, pour atteindre des rendements de 95%. Le fonctionnement en Burst Modeâ réduit la consommation au repos et à vide à seulement 75 µA, pour optimiser à la fois le rendement aux faibles charges et l’autonomie des applications alimentées sur batterie. Une mise à niveau réglable du LTC3616 permet aux utilisateurs d’optimiser le fonctionnement aux faibles charges. Pour les applications requérant le niveau de bruit le plus bas possible, le LTC3616 peut être configuré pour fonctionner soit en mode par saut d’impulsion soit en mode continu forcé, réduisant le bruit et les interférences RF potentielles. De plus, la programmation des vitesses de balayage à la commutation permet de réduire le bruit potentiel. Le LTC3616 présente aussi des entrées pour une possibilité de suivi de tension ainsi qu’un mode pour mémoire DDR qui peut générer ou absorber ± 3 A. Les caractéristiques complémentaires incluent un ajustement actif de la tension, un gestionnaire de tension à drapeau « puissance correcte », la possibilité d’une synchronisation externe et une protection thermique.
Le LTC3616EUDD est disponible en boîtier QFN-24, 3 mm x 5 mm. Le LTC3616IUDD, version de classe industrielle, est garanti conforme aux spécifications de fonctionnement avec une température de jonction de – 40°C à 125°C. Pour plus d’informations, visiter le site www.linear.com
régulateur abaisseur, synchrone, 4 MHz, 6 A, monolithique
Résumé des caractéristiques : LTC3616
. Intensité de sortie : 6 A
· Gamme de tension d’entrée : 2,25 V à 5,5 V
· Fonctionnement en Burst Modeâ à faible ondulation en sortie : Irepos = 75 µA
· Précision de la tension de sortie : ± 1%
· Réglage de la tension de sortie à partir de 0,6 V
· Rendement élevé : jusqu’à 95%
· Fonctionnement à faible tension de déchet : rapport cyclique de 100 %
· Programmation des vitesses de montée à la commutation pour une réduction du bruit et des IEM (interférences électromagnétiques)
· Réglage de la fréquence de commutation : jusqu’à 4 MHz
· En option, ajustement actif de la tension (AVP : Active Voltage Positioning) avec compensation interne
· Possibilité du choix de mode de fonctionnement : par saut d’impulsion ou continu forcé ou Burst Modeâ avec fixation du niveau réglable
· Démarrage progressif programmable
· Entrées pour suivi de tension au démarrage ou référence externe
· Mode de fonctionnement pour mémoire DDR, intensité de sortie IOUT = ± 3 A
· Disponible en boîtier QFN de 24 broches, 3 mm x 5 mm, à performances thermiques renforcées
