Un simple capteur photo à base de LED

Partagez cet article / informez vos amis

capteur photo led

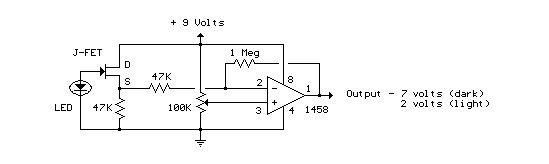

Voici un circuit qui tire parti de la tension photovoltaïque d’une LED ordinaire. La tension LED est tamponnée par un transistor à jonction FET et ensuite appliquée à l’entrée inverseuse d’un amplificateur opérationnel avec un gain d’environ 20. Cela produit un changement de  la tension de sortie d’environ 5 volts (de l’obscurité à la lumière vive). Le potentiomètre de 100 K peut être réglé de telle sorte que la sortie est d’environ 7 volts dans l’obscurité et tombe à environ 2 volts dans une lumière intense.

Source: freecircuits.wikidot.com – CC
