Variateur de lumière

5
(1)

Ce montage simple est conçu pour régler l’intensité lumineuse des lampes à incandescence. La variation de la lumière est assurée par un potentiomètre linéaire de 500K ohms. La puissance maximale sortie est d’environ 500 watts.

Ce montage est basé sur le triac BT136, qui est chargé de réglé l’intensité lumineuse en fonction de la résistance variable appliquée à la grille. La résistance R2 sert à régler le seuil minimal.

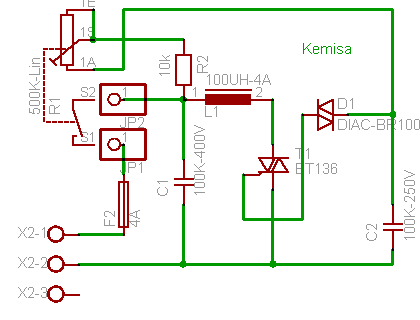

Schéma

luz1

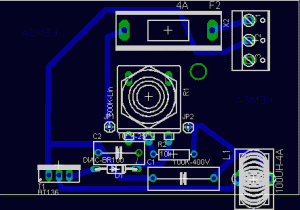

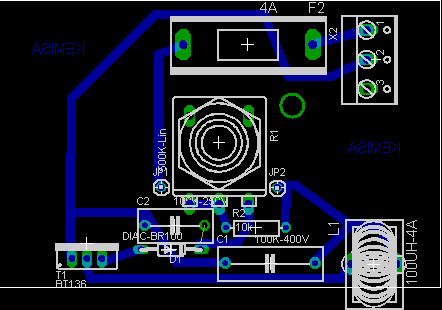

PCB

luz2

Potentiomètre

luz4

Le variateur

luz6

Source: kemisa.es | CC
