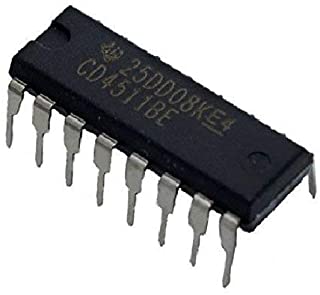

Le décodeur BCD CD4511

    Le circuit intégré CD4511 est un composant électronique extrêmement polyvalent et utile, appartenant à la famille de circuits CMOS. Conçu par Texas Instruments, le CD4511 est largement utilisé dans le domaine de l’électronique numérique pour sa capacité à convertir des entrées binaires en affichages à sept segments, facilitant ainsi l’affichage de chiffres sur des dispositifs tels que des afficheurs LED à sept segments.

    Le CD4511 est spécifiquement conçu pour simplifier le processus de commande des afficheurs à sept segments, éliminant ainsi la nécessité de gérer manuellement chaque segment individuel. Ce circuit intégré fonctionne efficacement avec des signaux d’entrée BCD (Binary-Coded Decimal) à quatre bits, convertissant ces informations en un affichage à sept segments clair et lisible.

    Une caractéristique notable du CD4511 est sa capacité à fonctionner avec différents types d’afficheurs à sept segments, notamment les afficheurs de type « common cathode » et « common anode ». Cette polyvalence en fait un choix idéal pour une variété d’applications, permettant aux ingénieurs et aux amateurs d’adapter facilement le circuit à leurs besoins spécifiques.

    Le CD4511 propose également une entrée d’horloge, qui permet de synchroniser l’affichage avec un signal d’horloge externe, améliorant ainsi la précision de la conversion des données binaires en affichage à sept segments. De plus, le circuit est équipé d’une entrée de validation qui permet de verrouiller les données BCD lorsqu’elle est activée, assurant ainsi la stabilité de l’affichage.

    En termes de connectivité, le CD4511 offre des broches d’entrée/sortie bien définies, facilitant son intégration dans des schémas électroniques complexes. Sa faible consommation d’énergie et sa compatibilité avec une plage étendue de tensions d’alimentation en font un composant électronique économe en énergie et flexible.

    En résumé, le circuit intégré CD4511 est un choix de prédilection pour quiconque cherche à simplifier la tâche de commande d’afficheurs à sept segments tout en assurant une performance fiable et efficace. Son adaptabilité, sa facilité d’utilisation et ses fonctionnalités avancées en font un composant incontournable pour les projets électroniques impliquant des affichages numériques.

    Caractéristiques
    1. Entrée BCD (Binary-Coded Decimal): Le CD4511 prend en charge des entrées BCD à quatre bits, ce qui signifie qu’il peut accepter des données binaires représentant des chiffres décimaux de 0 à 9.

    2. Afficheur à 7 segments: Le circuit est conçu pour convertir les données BCD en signaux de contrôle pour un afficheur à sept segments. Il peut piloter des afficheurs de type « common cathode » ou « common anode », offrant ainsi une certaine flexibilité dans la conception.

    3. Entrée de validation (LATCH): Le CD4511 est équipé d’une entrée de validation (LATCH) qui permet de verrouiller les données BCD lorsqu’elle est activée. Cela permet de stabiliser l’affichage en évitant les changements indésirables pendant la transmission des données.

    4. Entrée d’horloge (CLK): Le circuit dispose d’une entrée d’horloge qui peut être utilisée pour synchroniser le processus de conversion BCD vers 7 segments avec un signal d’horloge externe. Cela peut être utile pour des applications nécessitant une synchronisation précise.

    5. Alimentation: Le CD4511 fonctionne avec une plage de tension d’alimentation typique de 3V à 18V, ce qui lui confère une certaine polyvalence en termes de compatibilité avec différentes sources d’alimentation.

    6. Faible consommation d’énergie: Le circuit est conçu pour une faible consommation d’énergie, ce qui le rend adapté aux applications nécessitant une efficacité énergétique.

    7. Sorties à drain ouvert: Les sorties du CD4511 sont souvent à drain ouvert, permettant ainsi aux utilisateurs de choisir la tension de sortie appropriée pour l’afficheur à sept segments utilisé. (Courant de sortie 25mA).

    8. Boîtier: Il est généralement disponible dans un boîtier de type DIP (Dual In-line Package) ou SOIC (Small Outline Integrated Circuit), ce qui facilite son intégration dans des circuits électroniques.

    9. Température de fonctionnement: Le CD4511 est conçu pour fonctionner dans une plage de température spécifiée, généralement entre -40°C et 85°C, ce qui le rend adapté à divers environnements.

    Brochage
    Une résistance doit être branche entre chaque sortie du circuit et le segment correspondant.
    Pour une tension de 5v il faut employer une résistance de 220 ohm
    6v > 330 ohm
    9v > 560 ohm
    12v > 680 ohm
    15v > 1k ohm

    cd4511-1

    Broche N°   Fonction
    1                B: entrée
    2                C: entrée
    3                Lamp test: pour allumer tous les segments, cela permet de testé le bon fonctionnement des 7 segments de l’afficheur.
    4                Blancking input: Pour éteindre l’afficheur.
    5 Latch enable: C’est pour mettre en mémoire la valeur affichée.
    6 D: entrée
    7 A: entrée
    8 MasseLe CD4511 est un décodeur très utile, il permet de faire un affichage digital puisqu’il peut être brancher directement a un afficheur sept segments.
    9 e: sortie vers l’afficheur sept segments.
    10 d: sortie vers l’afficheur sept segments.
    11 c: sortie vers l’afficheur sept segments.
    12 b: sortie vers l’afficheur sept segments.
    13 a: sortie vers l’afficheur sept segments.
    14 g: sortie vers l’afficheur sept segments.
    15 f: sortie vers l’afficheur sept segments.
    16 V+

    Fonctionnement
    Pour un fonctionnement normal il faut mettre les deux entrés LT et BL a un état haut ensuite appliquer la logique BCD pour les quatre entrés A,B,C et D.

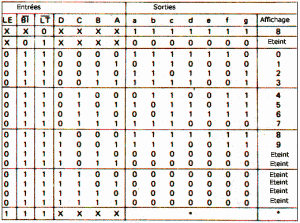

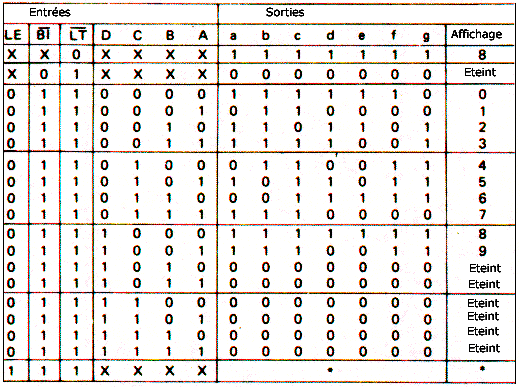

    Tableau général de fonctionnement:

    cd4511
    X : Niveau indifférent.
    .: Dépend du niveau d’entée a l’instant du changement de LE.

    Utilisation d’un décodeur CD4511
