Récepteur FM 144 Mhz

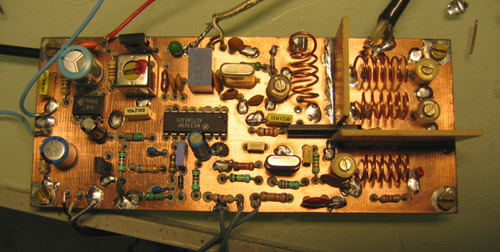

Voici un récepteur FM VHF très simple réalisé à l’aide de composants récupérés sur une épave de téléphone sans fil.
Il faudra y dessouder : deux circuits intégrés, le filtre à quartz 10F7.5A, un quartz 10.245 Mhz, le filtre céramique et un pot FI 455 Khz.

fm144-3

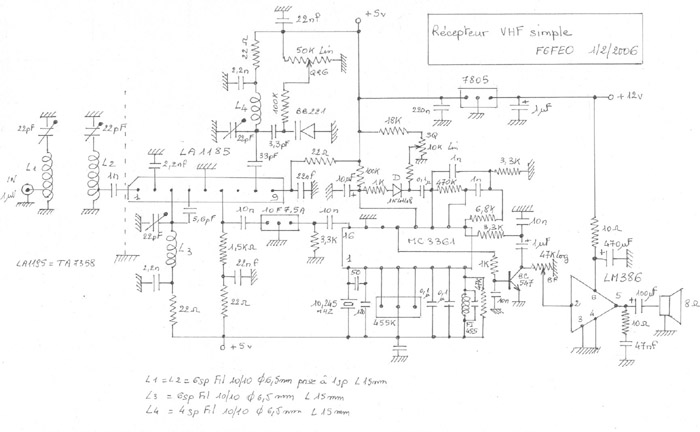

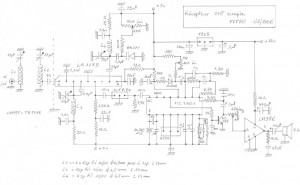

Schéma du récepteur

fm144-1

Comment fonctionne ce récepteur ?

Le signal provenant de l’antenne est filtré par un filtre passe-bande, il est introduit en basse impédance sur la borne 1 du LA1185.
Ce pavé comporte trois étages, un ampli HF, un mixer et un oscillateur local.
Ce signal amplifié entre dans le mixer en 4.
Entre 8 et 9 se trouve l’oscillateur local dont la fréquence est ajustée de 133.3 à 135.3 Mhz à l’aide d’une diode varicap. Ces diodes sont d’origine installées dans les tuners VHF de télévision.
En 6 nous aboutissons à la sortie FI.
Les résistances de 1.5 K et 3.3 K assurent l’ adaptation d’impédance.
Le circuit MC3361 effectue l’amplification FI, le squetch et la démodulation FM.
Le classique LM386 l’amplification BF.

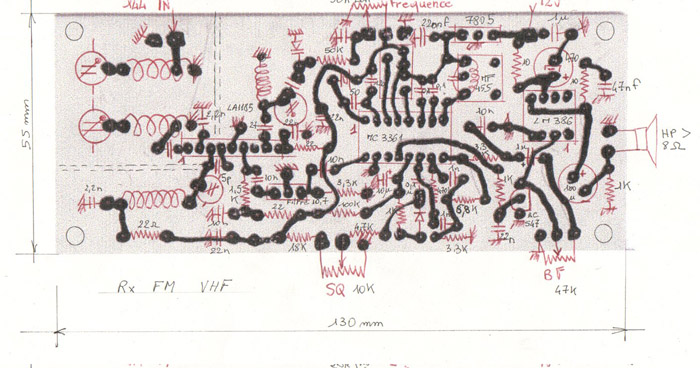

Le câblage

fm144-2

Source: f6feo.homebuilder.free.fr | CC
