Transverter 50/21 Mhz

    En réception :
    Le 21 Mhz provenant de l’antenne, traverse le filtre passe-bas, puis le filtre passe-bande avant d’être mélangé à l’oscillateur local 71 Mhz, le signal résultant sur 50 Mhz est amplifié un un amplificateur à grande dynamique avant d’être envoyé dans le transceiver 50 Mhz

    En émission :
    Les 0.2 mW issus du transceiver 50 Mhz sont amplifiés par un ampli large bande avant d’être mélangés à l’oscillateur local dans le mixer.
    Le 21 Mhz résultant est filtré , Le mixer et le filtre passe-bande sont commun à l’émission et la réception.
    Vient ensuite le driver qui délivre les 100 mW suffisants pour exciter le PA.
    Le filtre passe-bas élimine les harmoniques .

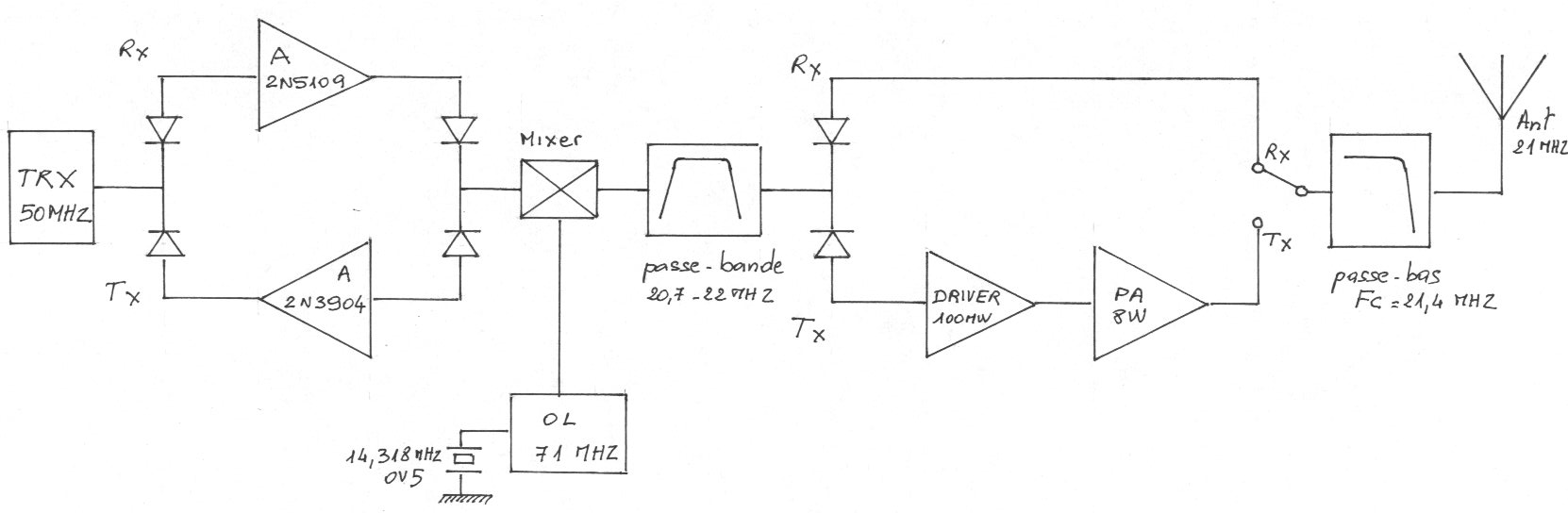

    Synoptique

    synoptique_transverterLa platine préamplificateurs

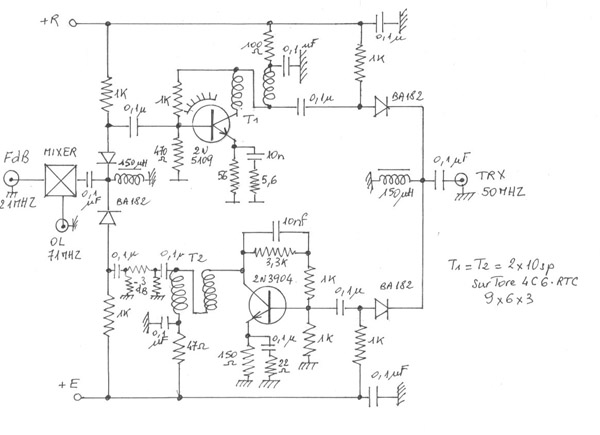

    preamplificateurs-1Les amplis sont commutés à l’aide de diodes PIN genre BA182.
    En réception le 2N5109 compense la dizaine de dB de pertes dues au passage du signal dans le filtre passe-bande et le mixer.

    En émission le 2N3904 amplifie le signal 50 Mhz à environ 10 dBm, un atténuateur permet d’ajuster le niveau nécessaire au mélange

    Mélange et filtrage

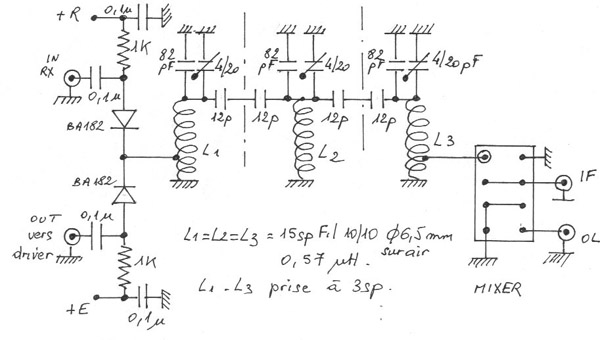

    mixer_passe-bandeLes signaux des préamplificateurs arrivent sur la borne IF d’un mélangeur équilibré genre MD108, MCL-SBL-1 ou autre et ensuite mélangés à l’oscillateur local puis filtrés énergiquement par un filtre passe-bande composé de L1, L2 et L3 et des condensateurs associés.
    Enfin le signal est aiguillé respectivement vers le filtre passe-bas en réception ou le driver en émission par une commutation à diodes PIN.

    Oscillateur local

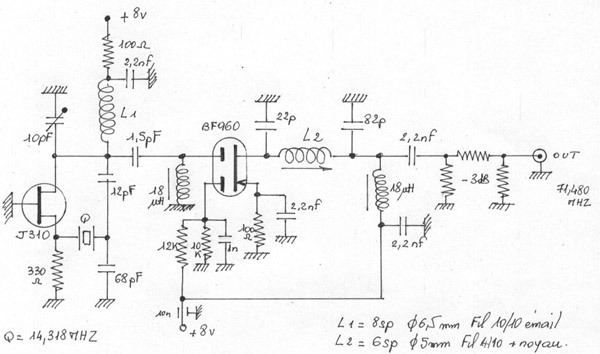

    OL_71mhzL’oscillateur utilise un quartz de 14.318 Mhz en OV5.
    Dans le drain L1 est accordé sur 71.5 Mhz à l’aide du condensateur ajustable de 10 pF.
    Le BF960 faiblement couplé à l’oscillateur amplifie les signaux à environ 12 dBm, Le noyau de L2 est ajusté pour un max de tension de sortie, un atténuateur réduit le niveau à 7dBm en vue du mélange.
    Cette platine est alimentée par du 8V stabilisés.

    Driver

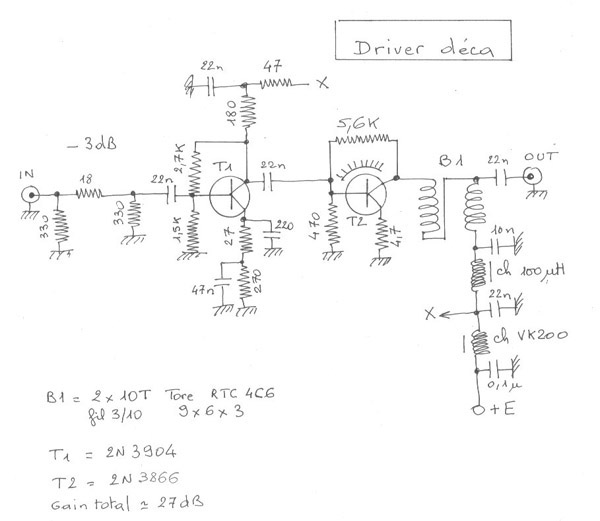

    driver_200mWComposé de deux étages en classe A, il délivre de 100 à 200 mW HF.
    Ne pas oublier un petit radiateur sur le boitier du 2N3866 dont le courant collecteur sera réglé à 80 mA par ajustement de la 5.6 k entre base et collecteur.

    Le PA

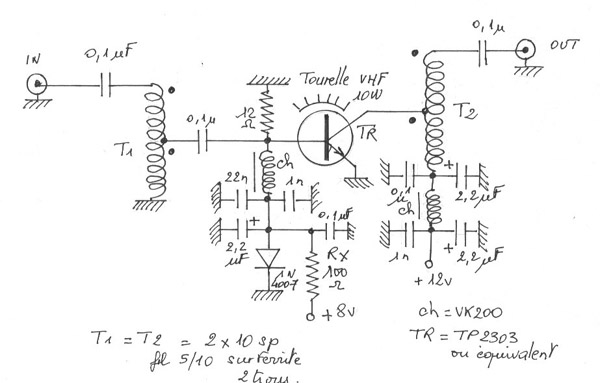

    PAIl est réalisé avec un transistor VHF tourelle, sur le prototype c’est un TP2303 de récupération qui est utilisé.
    Les brocantes OM fourmilles d’épaves de mobiles 70 Mhz, c’est une mine d’or pour nous les constructeurs.
    Vous y trouverez CV, transistors, selfs, etc…généralement du matériel pro.

    Le transistor est polarisé en classe AB, le courant de repos d’environ 50 à 100 mA est ajusté par RX qu’il faudra ajuster.
    La diode silicium 1N4007 sera collée sur le boitier du transistor.
    Je sors une dizaine de Watts de ce petit PA.

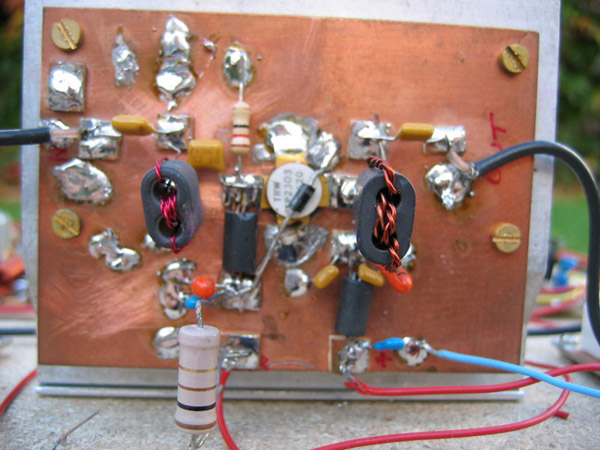

    vue du PA

    PA2

    Commutations et filtre passe-bas

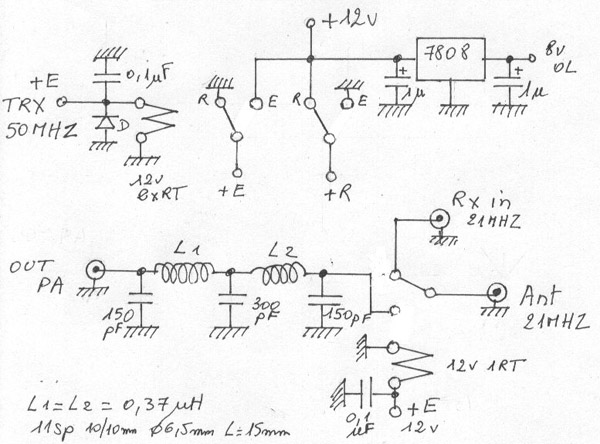

    passe-bas_commutation
    Le filtre passe-bas est commun à l’émission et à la réception, il est calculé pour un fréquence de coupure de 21.5 Mhz

    Source: f6feo – CC
